Perkins发动机空气压缩机–拆卸和安装步骤方法

Perkins珀金斯柴油发动机空气压缩机–拆卸和安装步骤方法

拆卸步骤

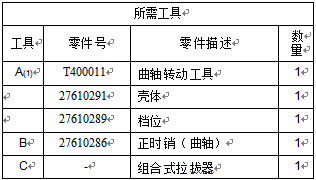

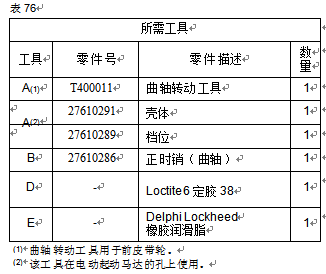

注:可以使用两个工具(A)中的任意一个。请使用最适用的工具。

注意

在检验、保养、测试、调整及维修产品时，务必留心，确保液体盛装在容器中。在打开任何腔室或拆解任何储有液体的部件之前，要准备好用合适的容器收集液体。

注:为便于安装，在所有软管、所有软管组件及所有管组件上做出识别标记。塞住所有软管组件和管组件。塞住软管组件有助于防止油液流失。塞住软管组件有助于防止污染物进入系统。

1释放空气系统中的压力。有关正确的步骤，请参阅原始设备制造商（OEM）信息。

2将冷却液从冷却系统中排入合适的容器，以便保存或弃置。有关正确的排放步骤，请参阅《Perkins柴油机操作和保养手册》,“冷却系统冷却液-更换”。

3如果发动机在空气压缩机后部配备一个液压泵，卸下该液压泵。有关正确的步骤，请参阅OEM信息。

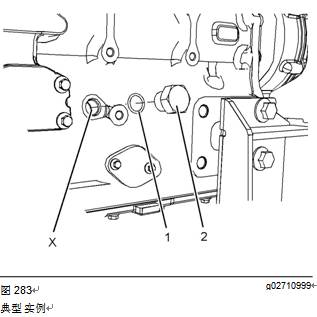

4从缸体上拆下螺塞(2)。从螺塞(2)拆下O形密封圈(1)。

5使用工具(A)转动曲轴，使1号活塞处于其压缩冲程的上止点位置。有关正确的步骤，请参阅《系统操作、测试和调整》,“查找1号活塞上止点位置”。

注:必须根据发动机调整空气压缩机的正时，使发动机振动最小。

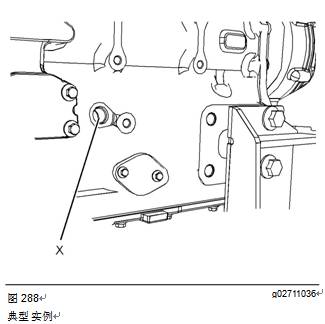

6.将工具(B)安装到缸体中的孔(X)。使用工具(B)，将曲轴锁定到位。

注:安装工具(B)时不要使用过大的力量。在修理过程中不要使用工具(B)固定曲轴。

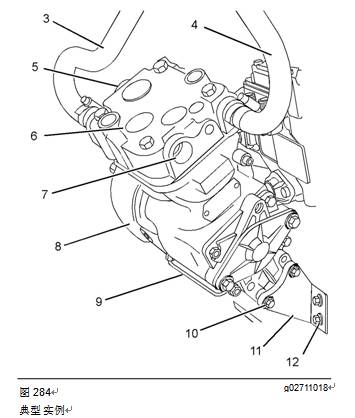

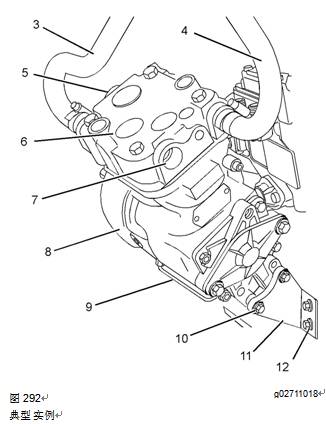

7将冷却液软管(3)和软管(4)从空气压缩机(6上断开。

8从端口(5)和(7)上断开空气管路。有关正确的步骤，请参阅OEM信息。

9将管组件(9)从空气压缩机(6)及缸体上卸下。

10将螺栓(10)和(12)从支架(11)上拆下，然后卸下支架。

11.支撑空气压缩机(6)。拆下螺母(15)，然后将空气压缩机从前壳体(8)上卸下。

12.将O形密封圈(20)从空气压缩机(6)上拆下。

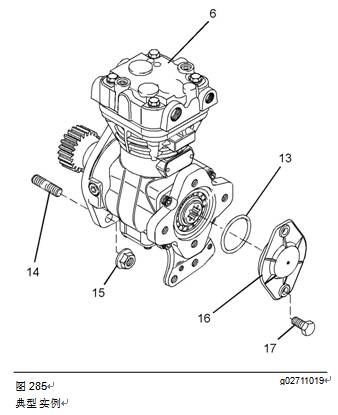

13.如有必要，拆下螺栓(17)，然后卸下板(16)。从板(16)上卸下O形密封圈(13)。请参阅插图285。

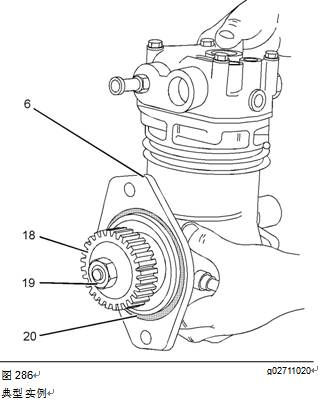

14.如有必要，按照步骤14.a至步骤14.b拆卸压缩机的齿轮。

a.拆下螺母(19)，然后拆下弹簧垫圈。

b.使用工具(C)将齿轮(18)从空气压缩机(6)的曲轴上卸下。

安装步骤

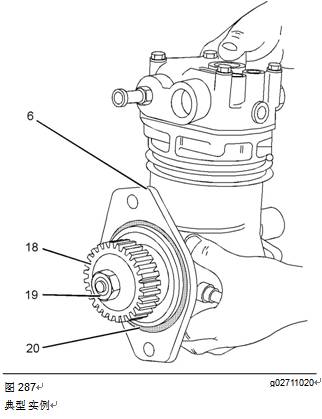

1如有必要，按照步骤1.a至1.b，将齿轮安装到空气压缩机上。

a.确保空气压缩机(6)的轴清洁干燥。确保齿轮(18)清洁且无损坏。

b.将齿轮(18)和新弹簧垫圈安装到空气压缩机的轴上。

c.将工具(D)涂敷在轴的螺纹上。将螺母(19)安装到空气压缩机(6)的轴上。拧紧螺母至扭矩为120N·m(89lbft)。

2将O形密封圈(20)安装到空气压缩机(6)上。用工具(E)润滑O形密封圈。

3如有必要，使用工具(A)确保1号活塞处于压缩行程上止点位置。请参阅《系统操作、测试和调整》,“查找1号活塞上止点位置”。

注:必须根据发动机调整空气压缩机的正时，使发动机振动最小。

4.确保已将工具(B)安装在缸体的孔(X)中。使用工具(B)，将曲轴锁定到位。

注:安装工具(B)时不要使用过大的力量。在修理过程中不要使用工具(B)固定曲轴。

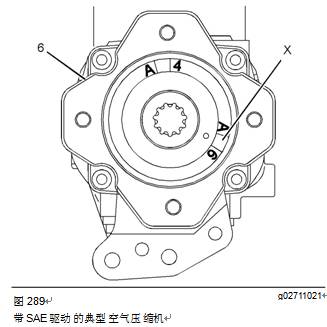

5转动空气压缩机的曲轴，使正时标记(X)与空气压缩机(6)后表面上的正时标记A6对齐。有关带SAE驱动的空气压缩机，请参阅图289。有关带DIN驱动的空气压缩机，请参阅图290。

6对齐空气压缩机(6)与螺柱(14)。将空气压缩机安装在前壳体上。如有必要，顺时针方向转动空气压缩机的曲轴来对齐齿轮。

注:确保正时标记(X)与正时标记A6对齐。有关带SAE驱动的空气压缩机，请参阅图289。有关带DIN驱动的空气压缩机，请参阅图290。

7.安装螺母(15)。拧紧螺母至扭矩为78N·m(58lbft)。

8.如有必要，按照步骤8.a至8.c安装盖(15)。

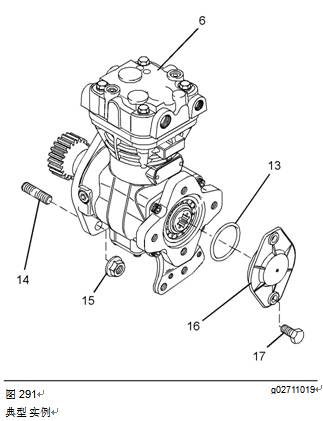

a.将新的O形密封圈(13)安装到盖(16)上。使用工具(E)润滑O形密封圈。

b.将盖(16)安装到空气压缩机(6)上。

c.安装螺栓(17)。拧紧螺栓至扭矩为13N·m(115lbin)。

9将支架(11)安置在空气压缩机(6)上。安装螺栓(10)并用手拧紧。

10.安装螺栓(12)并用手拧紧。

11.拧紧螺栓(10)至扭矩为22N·m(195lbin)。拧紧螺栓(12)至扭矩为44N·m(32lbft)。

注:确保在拧紧螺栓时空气压缩机不受应力。

12.将管组件(9)安装到空气压缩机(6)及缸体上。拧紧管组件(9)上的螺母至扭矩为9N·m(80lbin)。

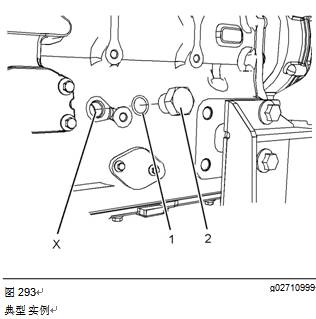

13将工具(B)从缸体中的孔(X)拆下。将新的O形密封圈(1)安装到螺塞(2)上。将螺塞(2)安装到缸体上。拧紧螺塞至扭矩为21N·m(186lbin)。

14.如果发动机在空气压缩机后部配备一个液压泵，安装该液压泵。有关正确的步骤，请参阅OEM信息。

15.将空气管路连接到空气压缩机中的端口(5)和(7)上。有关正确的步骤，请参阅OEM信息。

16.将冷却液软管(2)和(3)连接到空气压缩机(5)上。

17.向冷却系统加注冷却液到正确的液位。有关正确的加注步骤，请参阅《Perkins柴油机操作和保养手册》,“冷却系统冷却液-更换”。
