约翰迪尔发动机气门座圈/气门/气门导管的安装技术

约翰迪尔发动机气门座圈/气门/气门导管的安装技术

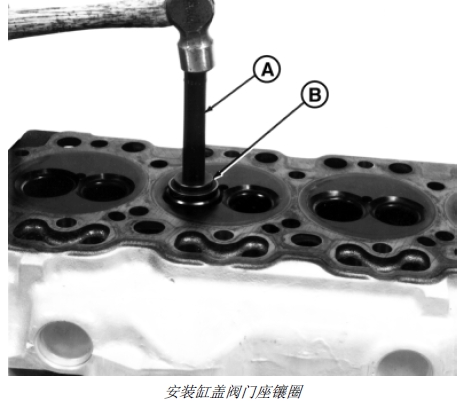

1. 用 JDG676 阀门座拆装器(A) 和 JDG675 阀门座镶圈安装接头(B) 将阀门座镶圈装入缸盖。

用 JDG675 接头的一端安装进气阀门座镶圈，用另一端安装排气阀门座镶圈。

2. 安装阀门并测量阀门下沉量。（参见本章前面“测量缸盖阀门下沉”部分。）

3. 必要时，研磨阀门座以保持正确的阀门下沉量和阀门面到阀门座的密封。（参见本章前面的“研磨阀门座”部分。）

A – 阀门座驱动器

B – 转接器

安装阀门

1. 用干净的机油润滑阀杆和阀门导管。

注意： 阀门在阀门导管内必须运动自如，并能严实地座在缸盖内，形成有效密封。

2. 将阀门插入汽缸盖内（如果是再用的阀门，必须把阀门装回拆卸时相同的位置)。

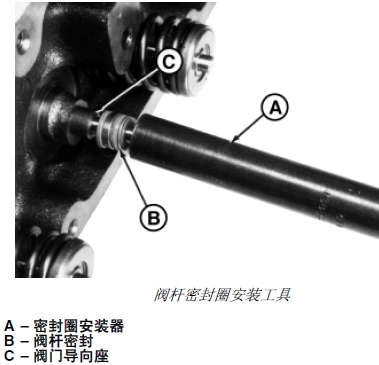

3. 用 JDG678 阀杆密封圈安装器 (A) 将阀杆密封圈 (B)滑入阀杆内，套在阀门导向座 (C) 上。

注意： JDG678 安装器也可用来在加粗阀杆上安装加大阀杆密封圈。

4. 安装阀门弹簧和旋转器。

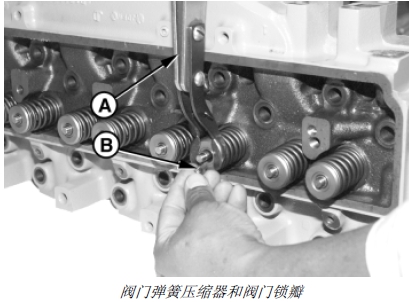

5. 用 JDE138 阀门弹簧压缩器 (A) 压缩阀门弹簧，并在阀杆上安装阀门锁瓣 (B)。

6. 使用软锤（非金属）敲击每个阀门总成三到四次，确保阀门锁瓣正确定位。

7. 再次检查阀门下沉量。（参见本章前面的“测量缸盖阀门下沉”部分。）

A – 弹簧压缩器

B – 阀门锁瓣

清洁并检查汽缸体顶端表面

1. 清除缸体顶端表面的缸垫材料、水锈、积碳及其它异物。缸垫表面必须清洁。

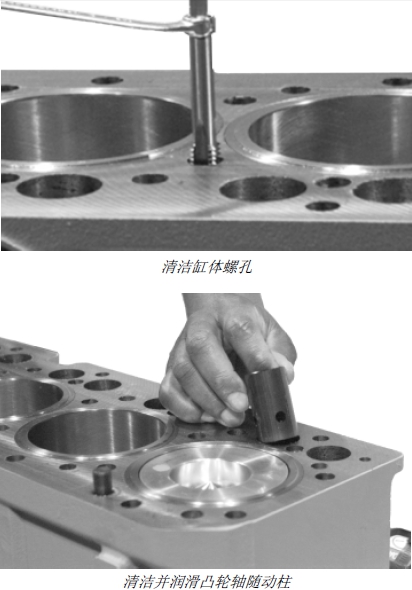

2. 用 JDG680 丝锥或约 76 毫米（3.0 英寸）长 1/2-13UNC-2A 丝锥清理螺纹孔。用压缩空气清除螺纹孔中的碎屑和其它液体。如果有损坏，应更换缸体。

3. 用压缩空气吹除汽缸体和覆盖板上的所有松散异物。

重要提示： 组装John Deere约翰迪尔强鹿柴油发动机前，必须将凸轮轴随动柱上的所有碎屑清理干净。

4. 如果事先未清理，应从缸体上拆下凸轮轴随动柱，用溶剂清洗。用干净的机油润滑凸轮轴随动柱，然后重新装入拆卸时的同一个孔中。

5. 检查顶端表面平整度和可用性。（参见第 030 章的“测量缸体顶端表面平整度”部分。）
