强鹿柴油机汽缸盖

John Deere强鹿柴油机汽缸盖的安装方法

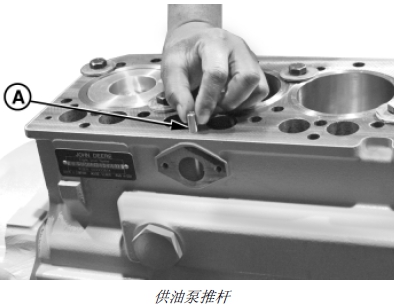

1. 安装缸盖前，在供油泵推杆 (A) （如果装备）上涂抹干净的John Deere约翰迪尔强鹿柴油发动机润滑油，然后小心地装到缸体中。

A – 供油泵推杆

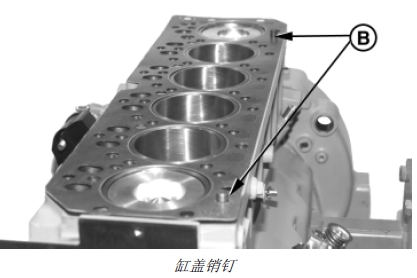

2. 如已拆下，在缸体定位孔中重新装两个定位销(B)。

重要提示： 务必仔细检查缸垫是否有制造缺陷。凡质量不合格的汽缸衬垫不得使用。

3. 将新缸垫装到缸体上。禁止使用密封剂；干燥安装。

B – 销钉

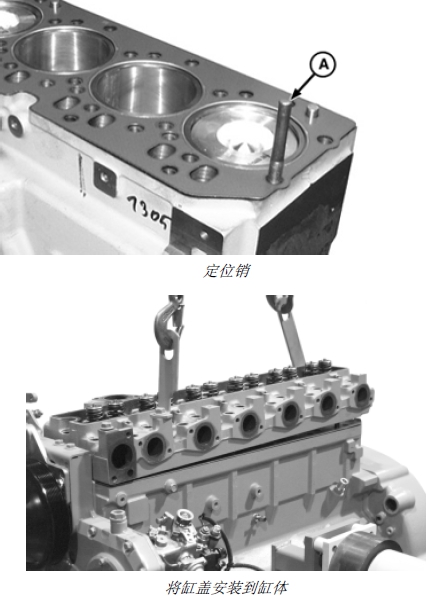

重要提示： 如果缸盖在缸体上，调整缸盖位置时会损坏缸垫。应通过安装和使用定位销 (A) 将缸盖定位在缸体上。

4. 缸盖通过定位销定位落入缸体上。

A – 定位销

5. 将整个带帽螺钉浸入 JDT305 润滑剂。去掉螺钉上多余的润滑油。

6. 拆下定位销。

7. 装上带有凸沿的缸体带帽螺钉。

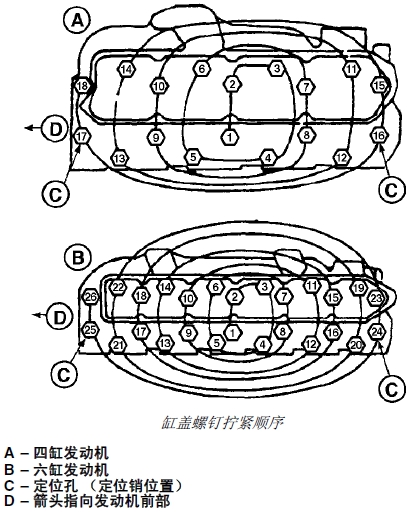

8. 根据技术规格规定的扭矩（按图中所示顺序，由 1开始）按以下步骤 1 － 4 拧紧所有带帽螺钉。然后，按下页所示步骤用扭矩角度盘旋转带帽螺钉。

缸盖带帽螺钉－技术规格

第 1 步－初始－扭矩. 100 牛顿米（75 磅英尺）

第 2 步－第二－扭矩150 牛顿米（110 磅英尺）

第 3 步－验证（5 分钟后）－扭矩. 150 牛顿米（110 磅英尺）

第 4 步－最后－扭矩 . . . . . . 将每个螺钉再扭转 60° ± 10°。（参见本章的“用扭矩角度盘拧至正确扭矩”部分。）

如采用推荐的扭转步骤拧紧带凸缘的带帽螺钉，John Deere约翰迪尔强鹿柴油发动机磨合后，不需要重新拧动缸盖带帽螺钉。

用扭矩角度盘拧至正确扭矩

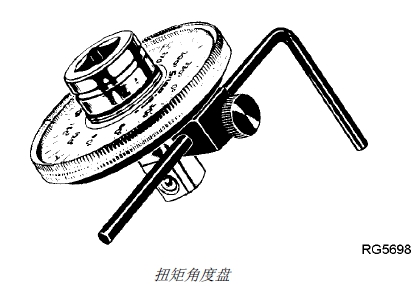

将带帽螺钉紧固到 150 牛顿米（110 磅－英尺）之后，用JT05993 扭矩角度盘或以下划线方法将每个带帽螺钉再拧紧 60°。

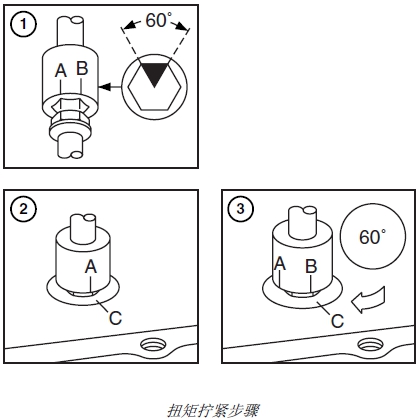

划线方法：

1. 在套筒扳手上相隔 1/6 圈 (60° ± 10°) 划两个标记（A和 B）。

2. 将套筒扳手套在带帽螺钉上，在缸盖 (C) 与带帽螺钉第 1 个标记 (A) 对齐的位置上作一个标记。

3. 拧紧所有带帽螺钉（按上面所示位置）直到套筒扳手上的第二个标记 (B) 与缸盖上的标记 (C) 对齐为止。

如采用推荐的扭转步骤拧紧带凸缘的带帽螺钉，John Deere约翰迪尔强鹿柴油发动机磨合后，不需要重新拧动缸盖带帽螺钉。

A – 套筒上第一个标记

B – 套筒上第二个标记

C – 缸盖表面标记
