John Deere强鹿柴油发动机阀门/气门弹簧的拆卸与测量

John Deere约翰迪尔强鹿柴油发动机拆卸阀门总成

注意： 标记所有部件，以便重新安装时可装回原来的位置。可用一小块磁铁吸出阀门锁瓣。

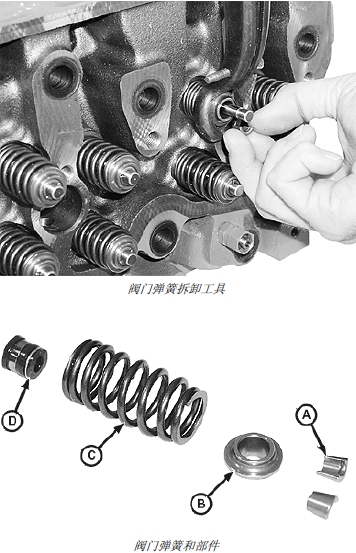

1. 用 JDE138 阀门弹簧压缩器尽量压缩阀门弹簧，以便拆下阀门锁瓣 (A)。

2. 松开弹簧，拆下阀门固定环 (B) 和阀门弹簧 (C)。

3. 从汽缸盖上拆下阀门。

4. 从阀门导向座上拆下阀杆密封圈 (D)。

A – 阀门锁瓣

B – 阀门固定环

C – 阀门弹簧

D – 阀杆密封圈

John Deere约翰迪尔强鹿柴油发动机阀门弹簧

重要提示： 为保证阀门连接件排列整齐，进气阀门、排气阀门、阀门座镶圈、弹簧和固定环必须成对更换。而且，更换上述任一部件应同时更换连接件。

1. 检查阀门弹簧是否对齐、磨损和破损。

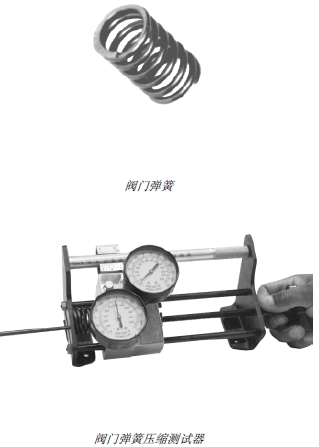

2. 使用 D01168AA 弹簧压缩测试器检查阀门弹簧张力。压缩后的高度必须在以下给出的技术规格范围内。

阀门弹簧－技术规格

弹簧无压缩时的长度 0 牛顿（0 磅外力） 1 －高度 . 46.15 毫米（1.82 英寸）

弹簧压缩 166 牛顿（37.32 磅外力）－高度 . . . . . . . . 37.21 毫米（1.46 英寸）

弹簧压缩 356 牛顿（80.03 磅外力）－高度 . . . . . . . . 27.01 毫米（1.06 英寸）

清洁阀门

1. 用手拿着阀门，紧抵住台式磨床的软线轮上清洁。

重要提示： 不要使用钢丝轮打磨阀杆电镀部分。使用钢丝绒或细砂布打磨阀杆，以去除钢刷留下的擦痕。

2. 一定要清除所有位置上的积碳，包括气门头、阀门表面和阀杆非镀层部分。

John Deere约翰迪尔强鹿柴油发动机检查和测量阀门

重要提示： 为保证阀门连接件排列整齐，进气阀门、排气阀门、阀门座镶圈、弹簧和固定环必须成对更换。而且，更换上述任一部件应同时更换连接件。

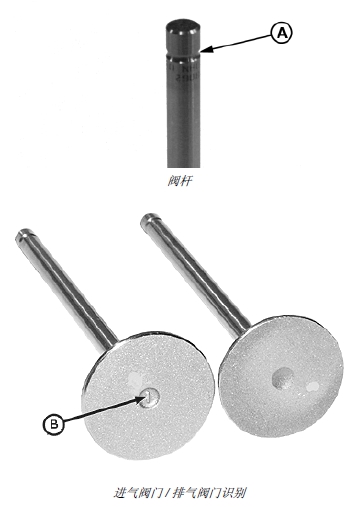

1. 清洗和检查阀门、阀杆、阀杆头和阀门锁瓣槽 (A)。成对更换磨损或损坏的阀门。

技术规格

进气气门头－外径 . . . . . . . 36.87 － 37.13 毫米（1.452 － 1.462 英寸）

排气气门头－外径 . . . . . . . 35.87 － 36.13 毫米（1.412 － 1.422 英寸）

注意： 进气阀门的气门头外径较大，气门头上有一个凸起的 “I” 标记。排气气门头无磁性。

A – 阀门锁瓣槽

B – 凸起的字母 “I”

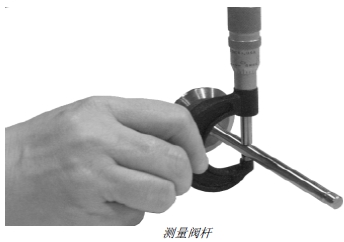

2. 测量阀杆外径。测量阀杆外径，记录测量数据并与阀门导管内径相比较。（请参阅本章中的“测量阀门导管内径”部分。）

技术规格

进气阀杆－外径 6.987 － 7.013 毫米（0.2750 － 0.2761 英寸）

排气阀杆－外径 6.984 － 7.000 毫米（0.2749 － 0.2756 英寸）

3. 使用阀门检查中心，确定阀门是否超出圆度，是否弯曲或变形。

技术规格

阀门表面－最大径向跳动（进气和排气）. . . . . 0.038 毫米（0.0015 英寸）

打磨阀门

重要提示： 为保证阀门连接件排列整齐，进气阀门、排气阀门、阀门座镶圈、弹簧和固定环必须成对更换。而且，更换上述任一部件应同时更换连接件。

不得研磨阀门。如果阀门表面翘曲、点蚀、烧伤、磨损或损坏，成对更换进气阀门或排气阀门。
