怎样测量强鹿柴油机连杆孔中心距

测量John Deere约翰迪尔强鹿柴油发动机连杆孔中心距

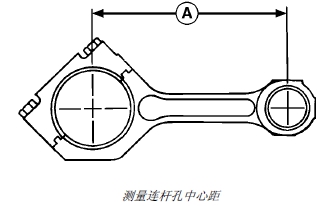

测量连杆孔中心距 (A)。将测量值与下列技术规格进行比较。必要时，应更换连杆。

技术规格

连杆轴瓦孔到活塞销衬套孔

（中心到中心）－测量值 . 202.95 － 203.05 毫米（7.990 － 7.994 英寸）

A – 中心到中心测量值

检查和清洗汽缸体

检查和清洗汽缸体前，拆除以下所有零部件：

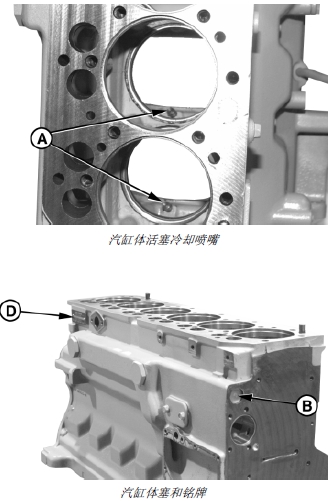

• 活塞冷却喷嘴 (A) （参见本章后面“拆卸、检查和安装活塞冷却喷嘴”部分。）

• 软塞 (B)

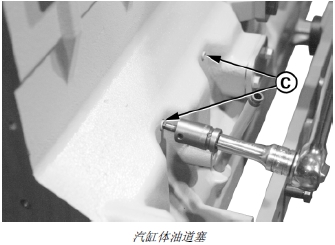

• 油道塞(C) （使用 JDG782A 油道塞工具）

• 所有内部和外部安装的部件（拆卸步骤请参见相应章节）

重要提示： 如果汽缸体放在热箱中清洗，一定要拆下铭牌 (D) 等所有铝制零部件。热箱中的溶液可能会损伤和破坏铝制零部件。

1. 使用清洗溶剂、高压蒸汽或热箱彻底清洗汽缸体。

2. 清理所有通道和缝隙的淤积物和润滑脂。

3. 清理冷却液通道中的各种石灰质沉积物和水垢。

A – 活塞冷却喷嘴

B – 软塞

C – 油道塞

D – 铭牌

重要提示： 汽缸套支撑凸缘不得锉削过量。过度锉削可能会损坏汽缸套支撑凸缘，并引起汽缸套配合不严密。从汽缸体中清除所有锉屑。

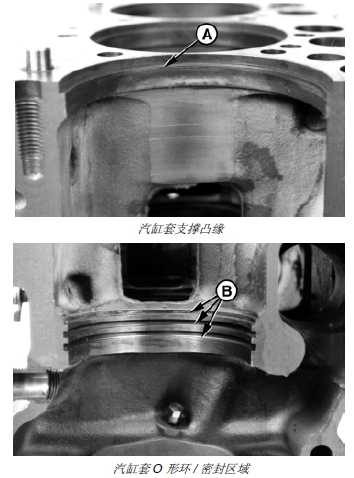

4. 检查汽缸套支撑凸缘 (A) 是否有毛刺。如有毛刺，应使用一个小半圆锉以 60° 的角度（沿圆周运动）轻轻地锉掉毛刺。锉毛刺时，锉刀不要撞击汽缸体上表面。

5. 仔细检查汽缸体是否有裂纹或损坏。如果怀疑汽缸体有裂纹，应对其进行加压测试。加压测试的程序可参见“FOS （维修基础）手册－John Deere约翰迪尔强鹿柴油发动机”部分。检查汽缸套 O 形环/ 密封区域 (B) 是否有腐蚀或裂纹。如有裂纹或损伤，应更换汽缸体。

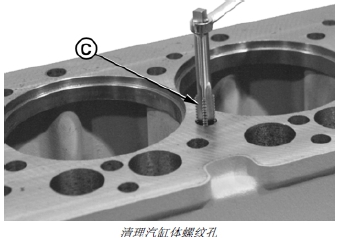

6. 如果汽缸体可保养，应使用 JDG680 丝锥(C) 或同类1/2-13 UNC-2A x 76 毫米（3.0 英寸）丝锥将汽缸体基准面上的所有汽缸盖固定带帽螺钉孔过一遍。然后用压缩空气清理丝锥过孔时的碎屑或液体。

7. 汽缸体保养后，重新安装活塞冷却喷嘴。（参见本章后面“拆卸、检查和安装活塞冷却喷嘴”部分。）

A – 汽缸套支撑凸缘

B – O 形环/ 密封区域

C – JDG680 丝锥

8. 在钢质盖/ 软塞上涂上 LOCTITE® 277，然后将盖装到汽缸体上。

9. 油道塞涂上 LOCTITE® 242 螺纹固定和密封剂（中等强度）。安装油道塞并按以下技术规格拧紧。

10. 冷却液通道塞涂上 LOCTITE® 592 管道密封剂加TEFLON®。安装塞子并按下面的技术规格拧紧。

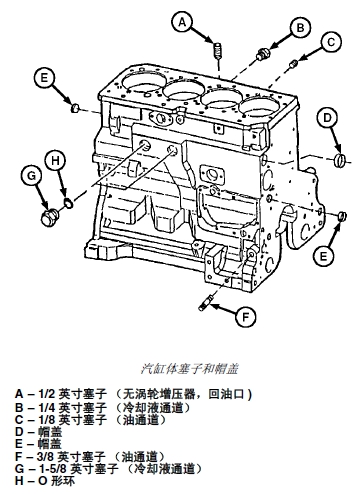

汽缸体油道塞和冷却液通道塞－技术规格

1/2 英寸塞子（无涡轮增压器，回油口）－扭矩 . . . . 45 牛顿米（33 磅- 英尺）

1/4 英寸塞子（冷却液通道）－扭矩 . . . . . . 17 牛顿米（150 磅－英寸）

1/8 英寸塞子（油通道）－扭矩 . 17 牛顿米（150 磅－英寸）

3/8 英寸塞子（油通道）－扭矩 . . 45 牛顿米（33 磅－英寸）

1-5/8 英寸钢塞（冷却液通道） 1 －扭矩 . . . . . . . 60 牛顿米（44 磅- 英尺）

1-5/8 英寸复合塞（冷却液通道） 2 －扭矩 . . . . . . . 30 牛顿米（22 磅- 英尺）

1-5/8 英寸内六方钢塞（冷却液通道）－扭矩 . . . . . . . . 35 牛顿米（26 磅- 英尺）
