约翰迪尔强鹿柴油发动机活塞和连杆的安装

约翰迪尔强鹿柴油发动机活塞和连杆的安装

重要提示： 配套使用的活塞和汽缸套有不同的制造商和零件编号。它们之间不可互换。在同一个John Deere约翰迪尔强鹿柴油发动机上，禁止混用不同的活塞和汽缸套。请参考零件目录，为您的应用选择正确部件。

重要提示： 如果要安装新活塞和汽缸套总成，切勿将活塞从汽缸套中取出。将活塞从汽缸套底部推起，高度以能安装活塞销为准。

1. 用干净机油润滑活塞销和衬套。

重要提示： 活塞必须安装到原先从连杆拆下的位置，还必须使用新的活塞销卡环。必须正确安装活塞和连杆，这样当连杆长轴面向John Deere约翰迪尔强鹿柴油发动机凸轮轴一侧时，活塞燃烧碗应移向John Deere约翰迪尔强鹿柴油发动机喷油泵一侧。

注意： 某些活塞的顶部有一个箭头标记。安装活塞时，箭头必须指向连杆标记“FRONT”（前面）一侧。

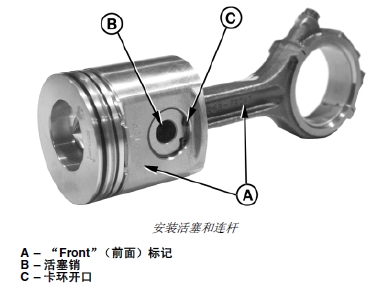

2. 安装活塞和连杆时，活塞和连杆标记“FRONT”（前面） (A) 的一侧一定要朝同一方向。

3. 在活塞销孔中插入活塞销 (B)。

注意： 某些活塞销卡环双面有尖锐的棱角。可将这些环翻转过来使用。

4. 安装新活塞销卡环，卡环开口 (C) 向下位于活塞底部时钟 6 点的位置（从连杆端看），卡环的锐边背对活塞销。卡环一定要装入活塞销孔的凹槽中。

安装John Deere约翰迪尔强鹿柴油发动机活塞环

重要提示： 活塞环过度扩张会使其受损。扩张活塞环时，只要能将其装到活塞上即可。

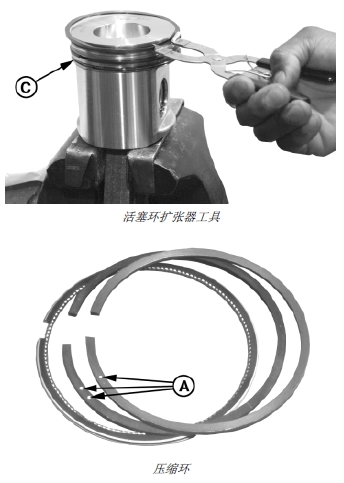

1. 安装新活塞环时，使用 JDE85、JDE135 或KJD10140 活塞环扩张器。控油环扩张器应安装在底部环槽上。缺口可位于活塞销任一侧。

2. 将控油环 (C) 装入底部环槽，套在控油环扩张器上。安装时，从扩张器开口方向看，活塞环缺口间隙应位于活塞对侧。

注意： 活塞环顶面的识别方法：如活塞环无标记，两侧均可朝上。如果活塞环有压痕（“点”），如图 (A) 所示标记应在顶部。有双压痕标记的活塞环放在第二个槽中。

如果活塞环涂有色条，应将开口面向自己，抓住活塞环，并转动活塞环使色条位于开口的左侧。

3. 识别压缩环的顶面。方形和楔形压缩环的顶部表面有标记。

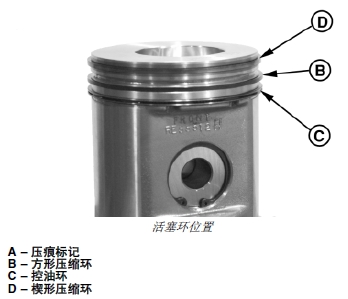

4. 方形压缩环 (B) 应安装在中间环槽内，活塞环顶面应朝向活塞的顶面。

5. 将方形压缩环的开口定位在活塞控油环 (C) 开口的对面。

6. 楔形压缩环 (D) 装在上环槽中，活塞环上面朝向活塞顶面。

7. 楔形压缩环的开口位于方形压缩环开口的对面。

8. 如图所示，交错排列活塞环的开口。

9. 用干净的John Deere约翰迪尔强鹿柴油发动机润滑油涂在活塞、汽缸套和 JDE84活塞环压缩器的内侧。

A – 活塞顶

B – 上压缩环

C – 控油环开口

D – 扩张环开口

E – 底部压缩环开口

F – John Deere约翰迪尔强鹿柴油发动机前端
