怎样检查测量柴油发动机活塞销和活塞销孔

怎样检查测量柴油发动机活塞销和活塞销孔

怎样检查测量柴油发动机活塞销和活塞销孔

注意： 活塞销的状况必须完好，磨损不能超过以下给定的技术规格。

1. 将活塞销泡浸在干净的机油中。

注意： 在 6125 发动机上，组装活塞顶和裙部。

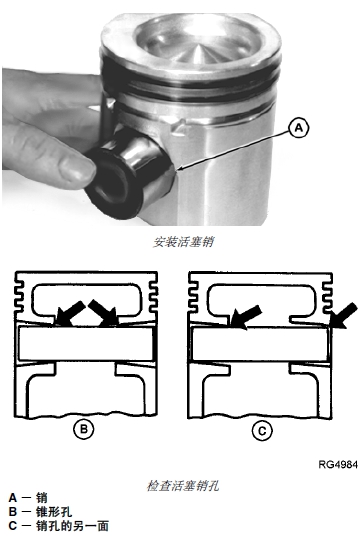

2. 在活塞上安装活塞销 (A) 。用手指轻轻一按，活塞销即能进入活塞中。

3. 从孔两端插入活塞销检查活塞销孔锥度。如果活塞销可以自由地通过一端而被卡在中心，那么孔可能已成锥形 (B)。

4. 插入活塞销检查销孔是否对齐。活塞销不应发出“喀嗒”声，或需要抵住另一端用力顶入孔内 (C)。

5. 测量活塞销和销孔，并与技术规格比较。如果不符合技术规格的要求，更换活塞销、活塞和汽缸套。

技术规格

活塞销－外径. 50.772 － 50.787 毫米（1.9989 － 1.9995 英寸）

活塞销孔（6105）－外径50.795 － 50.805 毫米（1.9998 － 2.0002 英寸）

活塞裙部衬套（6125）－内径 . . . . . 50.798 － 50.808 毫米（1.9999 － 2.0002 英寸）

活塞顶衬套（6125）－内径. . . . . . . 50.810 － 50.825 毫米（2.0004 － 2.0010 英寸）
