技术规格

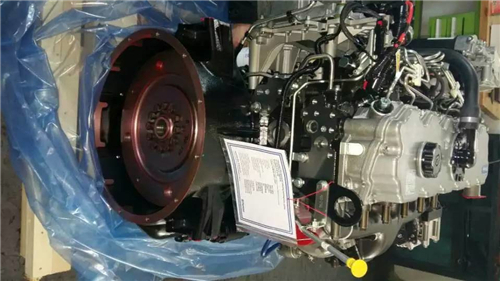

1106A-70TA 和 1106C-70TA 工业发动机
PR (发动机)
PT (发动机)
PR (发动机)
PT (发动机)
重要安全事项
产品的操作、保养和修理中的大多数事故，都是由于不遵守基本安全规则或预防措施引起的。若能在事
故发生前认识到各种潜在危险，事故往往是可以避免的。对各种潜在的危险，必须对工作人员提出警
告。还必须对工作人员进行培训，使其掌握必要的技能和正确使用工具。
不正确的操作、润滑、保养或修理产品是危险的，并会造******身伤亡。
必须阅读和理解产品的操作、润滑、保养和修理的资料后，才可进行这些工作。
不正确的操作、润滑、保养或修理产品是危险的，并会造＊人身伤亡。
必须阅读和理解产品的操作、润滑、保养和修理的资料后，才可进行这些工作。
在本手册中和在产品上都提供有安全预防措施和警告。如果对这些警告不予注意，会给自己或他人
造＊人身伤亡。
识别危险用“安全警告符号”和“标志文字”，如“危险”、“警告” 或 “当心”。“警告” 标贴如下所示。
安全警告符号的含义如下：
注意！提高警惕！ 事关您的安全。
警告的下面，说明危险的情况，有的用文字书写，有的用图形表示。
对能造成产品损坏的操作，在产品上和在本手册中都以“注意”标贴表示。
Perkins 不能预料到可能发生危险的每一种情况。所以，本手册和产品上提出的警告并不包括所有
情况。如果采用的工具、操作程序、工作方法或操作技术未经
不能预料到可能发生危险的每一种情况。所以，本手册和产品上提出的警告并不包括所有
情况。如果采用的工具、操作程序、工作方法或操作技术未经 Perkins 专门推荐，您必须保障您自己和
他人的安全。还要保证您所选择的操作方法、润滑、保养或修理程序不会损坏产品或造成不安全。
专门推荐，您必须保障您自己和
他人的安全。还要保证您所选择的操作方法、润滑、保养或修理程序不会损坏产品或造成不安全。
本手册中的资料、技术规范和图表是根据编写当时可得到的资料汇编的。 所列举的技术规范、扭矩、压
力、测量值、调整值、图表和其它项目，随时都可能变更， 这些变更会影响对产品的维修。因此，在进
行各项作业前，必须获得完整的最新的资料。Perkins 代理商备有最新的资料。
本产品需要更换零件时， Perkins 推荐使用
Perkins原厂生产的零件或者相同技术规范的零
件。相同的技术规范包括，但不局限于外形尺寸、
类型、强度和材料。
忽视此警告会导致过早发生故障、产品损坏甚至人
员伤亡。
原厂生产的零件或者相同技术规范的零
件。相同的技术规范包括，但不局限于外形尺寸、
类型、强度和材料。
忽视此警告会导致过早发生故障、产品损坏甚至人
员伤亡。
UCNR0616 3
目录
目录
技术规格部分
发动机设计 ..................................................... 4
燃油高压油管 .................................................. 4
高压油泵 ......................................................... 4
喷油器 ............................................................ 5
燃油输油泵 ..................................................... 6
燃油滤清器底座 (燃油粗滤器底座) ...................... 6
燃油滤清器底座 (燃油细滤器底座) ...................... 6
挺杆总成 ......................................................... 7
摇臂轴 ............................................................ 7
排气机构罩盖 .................................................. 8
缸盖气门 ......................................................... 9
缸盖 ............................................................... 10
涡轮增压器 ..................................................... 11
排气歧管 ......................................................... 12
凸轮轴 ............................................................ 13
凸轮轴轴承 ..................................................... 13
发动机机油滤清器底座 ..................................... 14
发动机机油冷却器 ........................................... 14
发动机机油泵 .................................................. 15
发动机机油压力 ............................................... 16
发动机油底壳 .................................................. 16
曲轴箱呼吸器 .................................................. 17
水温调节器和壳体 ........................................... 18
水泵 ............................................................... 18
缸体 ............................................................... 19
曲轴 ............................................................... 19
曲轴密封 ......................................................... 20
减振器和皮带轮 ............................................... 21
连杆轴承轴颈 .................................................. 21
主轴承轴颈 ..................................................... 21
连杆 ............................................................... 22
活塞和活塞环 .................................................. 23
活塞冷却喷嘴 .................................................. 24
附件驱动系统 .................................................. 24
前壳体和盖 ..................................................... 24
齿轮总成(前) ......................................................... 25
飞轮 ............................................................... 27
飞轮壳 ............................................................ 27
风扇驱动 ......................................................... 28
发动机提升支架 ............................................... 28
交流发电机 ..................................................... 29
起动马达 ......................................................... 30
预热塞 ............................................................ 31
索引部分
索引 ............................................................... 32
4 UCNR0616
技术规格部分
技术规格部分
i04823341
发动机设计
g00939480
图 1
气缸和气门的位置
(A) 进气门
(B) 排气门
缸径 ..................................... 105 mm (4.13385 in)
冲程 ..................................... 135 mm (5.31495 in)
排量 ..................................... 7.01 L (427.78 cu in)
气缸布置 .................................................. 直列式
燃烧类型 .................................................. 直喷式
1106A-70TA 发动机的压缩比 ......................... 16:1
1106A-70TA 发动机的压缩比 ...................... 18.5:1
缸数 ................................................................. 6
每气缸气门数 .................................................... 2
气门间隙
进气门 .............................. 0.35 mm (0.014 in)
排气门 .............................. 0.45 mm (0.018 in)
点火顺序 ................................ 1、5、3、6、2、4
当从发动机前端观看曲轴时，曲轴旋转方向如
下。 ........................................................ 顺时针
当从发动机前端观看凸轮轴时，凸轮轴旋转方向如
下。 ........................................................ 顺时针
发动机的前端是与发动机飞轮端相反的一端。 发动
机左右侧是从发动机飞轮端来确定的。 编号 1 号气
缸是发动机最前端的那个气缸。
i04823337
燃油高压油管
g02262075
图 2
典型实例
(1) 将喷油器喷嘴的联管螺母拧紧至以下扭
矩。 ...................................... 30 N·m (22 lb ft)
(2) 将喷油泵的联管螺母拧紧至以下扭矩。 .. 30 N·m
(22 lb ft)
i04823307
高压油泵
: 注: 从发动机上拆卸喷油泵前必须锁紧喷油泵轴。 在
拧紧锁紧螺钉前必须将发动机置于一号气缸压缩冲
程的上止点位置。 锁紧螺钉可以防止轴转动。 如果
在正确发动机正时调整及锁紧轴前拆下喷油泵，就
需要由训练有素的人员进行喷油泵正时调整。
UCNR0616 5
技术规格部分
g01352237
图 3
典型实例
: 注: 喷油泵上的电磁阀为可维修项目。 喷油泵为不
可维修项目。
(1) O 形密封圈
(2) 锁紧螺钉
(3) 垫圈
锁紧轴
松******紧螺钉 (2) 并把垫圈 (3) 移动到锁紧位置。
将螺栓拧紧至下述扭矩。 ........ 17 N·m (12 lb ft)
解锁轴
松******紧螺钉 (2) 并将垫圈 (3) 安装到解锁位置。
将螺栓拧紧至下述扭矩。 .......... 12 N·m (9 lb ft)
g01352239
图 4
支承支架典型示例
(4) 将安装螺钉拧紧至以下扭矩。 .. 44 N·m (32 lb ft)
(5) 将安装螺栓和螺母拧紧至以下扭矩。 .... 22 N·m
(16 lb ft)
: 注: 支承支架必须在安装冷却液泵之后安装。 为了防
止正时壳体的变形，用手拧紧螺栓 (4)，然后再拧紧
螺母和螺栓 (5)。 拧紧螺栓 (4)。
将把燃油泵固定在前壳上的螺栓拧紧至以下扭
矩。 ........................................... 25 N·m (18 lb ft)
i04823329
喷油器
g00908211
图 5
典型实例
6 UCNR0616
技术规格部分
(1) 将喷油器卡箍上的螺栓拧紧至以下扭
矩。 ...................................... 35 N·m (26 lb ft)
10 秒内的泄漏量 ........................................... 0 滴
燃油喷油器的喷射压力的维修设定
值。 ......................... 29 + 0.5 MPa (4206 + 73 psi)
i04823308
燃油输油泵
g02262173
图 6
典型实例
(1), (2) 将联管螺母拧紧至以下扭矩。 ........ 30 N·m
(22 lb ft)
(3) 将固定螺钉拧紧至以下扭矩。 .. 22 N·m (16 lb ft)
i04823346
燃油滤清器底座
(燃油粗滤器底座)
燃油滤清器底座
(燃油粗滤器底座)
注: 有关在所有燃油系统工作期间必须遵循的清洁
度标准的详细信息，请参阅《系统运作，测试和调
整》, “燃油系统部件清洁度”。
注: 有关在所有燃油系统工作期间必须遵循的清洁
度标准的详细信息，请参阅《系统运作，测试和调
整》, “燃油系统部件清洁度”。
g02267593
图 7
典型实例
(1) 将固定螺钉拧紧至以下扭矩。 .. 44 N·m (32 lb ft)
i04823312
燃油滤清器底座
(燃油细滤器底座)
燃油滤清器底座
(燃油细滤器底座)
注: 有关在所有燃油系统工作期间必须遵循的清洁
度标准的详细信息，请参阅《系统运作，测试和调
整》, “燃油系统部件清洁度”。
注: 有关在所有燃油系统工作期间必须遵循的清洁
度标准的详细信息，请参阅《系统运作，测试和调
整》, “燃油系统部件清洁度”。
g02267613
图 8
典型实例
UCNR0616 7
技术规格部分
(1) 将固定螺钉拧紧至以下扭矩。 .. 44 N·m (32 lb ft)
i04210674
挺杆总成
g01344742
图 9
(A) 挺杆的直径 ................... 18.987 至 19.012 mm
(0.7475 至 0.7485 in)
缸体的孔径 ........................... 19.05 至 19.082 mm
(0.7500 至 0.7513 in)
间隙
挺杆的间隙 ........................ 0.038 至 0.095 mm
(0.0015 至 0.0037 in)
i04823310
摇臂轴
g02266473
图 10
典型实例
(1) 垫圈
(2) 卡环
(3) 摇臂孔
衬套的摇臂钻直径 .............. 25.01 至 25.05 mm
(0.9847 至 0.9862 in)
摇臂衬套
摇臂衬套与摇臂轴之间的间隙 .. 0.03 至 0.09 mm
(0.0010 至 0.0035 in)
摇臂衬套与摇臂轴之间的最大允许间
隙 ..................................... 0.17 mm (0.007 in)
(4) 摇臂
(5) 摇臂轴
摇臂轴直径 ........................ 24.96 至 24.99 mm
(0.9827 至 0.9839 in)
(5) 要安装摇臂轴组件，确保机加工的方块朝向摇
臂轴的顶部。
(6) 锁紧螺母
锁紧螺母扭矩 ........................ 27 N·m (20 lb ft)
(7) 将螺栓再次拧紧至以下扭矩。 .. 35 N·m (26 lb ft)
8 UCNR0616
技术规格部分
g02266475
图 11
典型实例
: 注: 该轴带有一个底座，嵌入到螺栓头的轴的顶部。
: 注: 请参考图 11，以按照正确顺序拧紧螺栓。
(8) 弹簧
i04823316
排气机构罩盖
g02356799
图 12
典型实例
将气门机构罩螺栓按图 12 中所示顺序拧紧至下述扭
矩。 ........................................... 22 N·m (16 lb ft)
UCNR0616 9
技术规格部分
i04823313
缸盖气门
g01277243
图 13
典型实例
(1) 气门弹簧
测试压力下进气门弹簧的长度 .......... 41.75 mm
(1.6437 in)
进气门弹簧的测试压力 .......... 326.4 N (73.4 lb)
测试压力下排气门弹簧的长度 ............ 41.5 mm
(1.6339 in)
排气门弹簧的测试压力 .......... 332.5 N (74.7 lb)
(2) 气门弹簧凹座
(3) 气门导管
气门导管内径 .................... 9.000 至 9.022 mm
(0.3543 至 0.3552 in)
排气门导管外径 ............. 13.034 至 13.047 mm
(0.5131 至 0.5137 in)
进气门导管外径 ............. 13.034 至 13.047 mm
(0.5131 至 0.5137 in)
气门导管在缸盖内的过盈配合
量 ...... 0.007 至 0.047 mm (0.0003 至 0.0019 in)
气门导管长度 .................... 47.25 至 47.75 mm
(1.86023 至 1.87992 in)
: 注: 当安装新气门导管时，必须安装新气门和新气门
座镶圈。 所提供的气门导管和气门座镶圈为半加工
零件。 将粗加工的气门导管和粗加工的气门座镶圈
安装在缸盖中。 然后，使用专用工具将导管和镶圈
一次性切削并铰削。 此步骤可确保气门座与气门导
管的同心度，从而产生紧密的密封效果。 关于拆卸
和安装程序，请参阅《拆解和组装》。
(4) 排气门
排气门气门杆直径 .............. 8.938 至 8.960 mm
(0.3519 至 0.3528 in)
气门与气门导管的间隙 ............. 0.040 至 0.084 mm
(0.00157 至 0.00331 in)
排气门的总长度 ................... 128.92 至 129.37 mm
(5.075 至 5.093 in)
(5) 进气门
进气门气门杆直径 .............. 8.957 至 8.971 mm
(0.35264 至 0.35319 in)
气门与气门导管的间隙 ....... 0.029 至 0.065 mm
(0.00114 至 0.00256 in)
进气门的总长度 ................... 128.92 至 129.37 mm
(5.075 至 5.093 in)
(6) 排气门端面与垂直轴线的夹角
气门端面夹角 ........................................ 30 度
气门座夹角 ............................................ 30 度
(7) 排气门头直径
............ 41.51 至 41.75 mm (1.634 至 1.643 in)
(8) 进气门头直径 .................... 46.20 至 46.46 mm
(1.819 至 1.829 in)
(9) 进气门端面与垂直轴线的夹角
气门端面夹角 ........................................ 30 度
气门座夹角 ............................................ 30 度
发动机冷态时气门间隙为如下值：
进气门 .............................. 0.35 mm (0.014 in)
排气门 .............................. 0.45 mm (0.018 in)
10 UCNR0616
技术规格部分
i04823317
缸盖
g02266374
图 14
典型实例
用干净的发动机机油润滑螺纹和螺栓头的下部。
按图 14 中所示的顺序将螺栓上紧到以下扭
矩。 ...................................... 50 N·m (37 lb ft)
再次将螺栓拧紧至以下扭矩。 ............ 160 N·m
(118 lb ft)
将螺栓头拧紧到附加量。 ...................... 130 度
缸盖最小厚度 ........................ 118 mm (4.64566 in)
g02260053
图 15
典型实例
: 注: 表 1 中给出了缸盖的最大变形。
表 1
尺寸 最大允许变形
宽度 (A) 0.03 mm (0.0012 in)
长度 (B) 0.05 mm (0.0020 in)
对角线 (C) 0.05 mm (0.020 in)
g02328933
图 16
典型实例
(D) 从气门导管顶部至气门弹簧座之间气门导管高
度 .. 12.35 至 12.65 mm (0.48622 至 0.49803 in)
(E) 气门导管的外径 ............. 13.034 至 13.047 mm
(0.51315 至 0.51366 in)
(F) 气门导管的长度 ................. 47.25 到 47.75 mm
(1.86023 到 1.87992 in)
(G) 气门导管的内径 ................ 9.000 至 9.022 mm
(0.35433 至 0.35520 in)
(H) 气门深度
进气 .................................. 0.995 至 1.495 mm
(0.03917 至 0.05886 in)
进气门深度的维修极限 .... 1.09 mm (0.04291 in)
排气 .................................... 0.65 至 1.007 mm
(0.02559 至 0.03965 in)
排气门深度的维修极限 .... 2.06 mm (0.08110 in)
UCNR0616 11
技术规格部分
g02474819
图 17
典型实例
(J) 缸盖中原有孔的直径 ....... 13.000 至 13.027 mm
(0.51181 至 0.51287 in)
(K) 座角
进气 .................................................... 120 度
排气 .................................................... 120 度
g02716416
图 18
典型实例
(L) 座表面抛光 .................................. Ra 0.8 微米
(M) 气门座与气门导管原有孔同心度最大总指示读数
(TIR) ................................. 0.05 mm (0.00197 in)
i04823318
涡轮增压器
g02332673
图 19
典型实例
(1) 涡轮增压器
(2) 执行器杆（如有配备）
(3) 执行器（如有配备）
废气旁通阀（如有配备）的最大测试压力 .. 125 kPa
(18 psi)
杆执行器（如有配备）的移动量 .... 3 mm (0.118 in)
