柴油发动机有几大系统

概述

概述

下图显示发动机系统内的流程图。尽管不同的应用和安装使用了不同的零件，流程却是相同的。要表示的系统有：

· 燃油系统

· 机油系统

· 冷却液系统

· 进气系统

· 排气系统。

对于发动机系统的认识可以帮助你对您的发动机进行故障诊断、维修和一般维护保养。

燃油系统

燃油系统

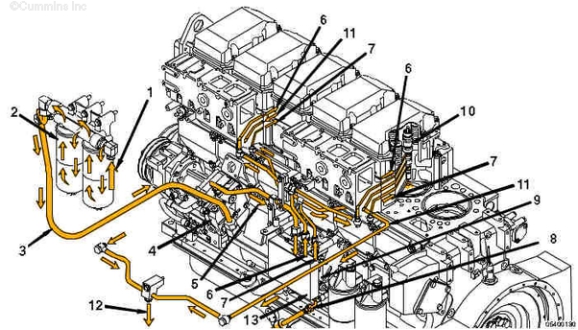

1. 油箱侧燃油进口

2. 带水分离器的燃油滤清器

3. 燃油泵进口管

4. 燃油泵

5. 燃油控制阀供油管

6. 燃油正时供油管

7. 燃油油轨供油管

8. 燃油油轨阻尼管

9. 电子燃油控制阀总成

10. 喷油器

11. 燃油回油管

12. 燃油回油（发动机到油箱）

13. ECM。

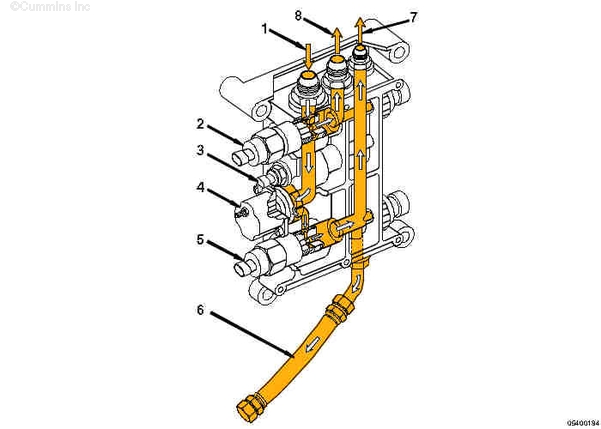

1. 燃油泵侧燃油进口

2. 燃油正时执行器

3. 燃油温度传感器

4. 燃油切断阀

5. 燃油油轨执行器

6. 燃油油轨阻尼管

7. 燃油到燃油油轨

8. 燃油到燃油正时。

流程图

流程图

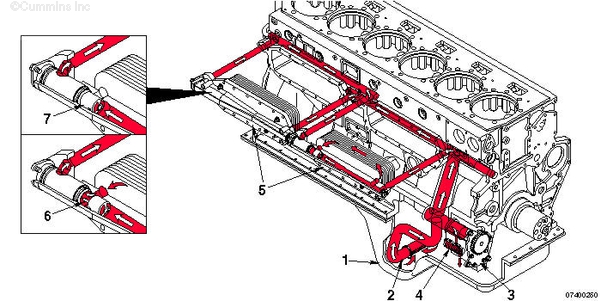

1. 油底壳

2. 机油吸油管

3. 机油泵

4. 机油压力调节阀

5. 机油冷却器

6. 机油冷却器节温器（开启）

7. 机油冷却器节温器（关闭）。

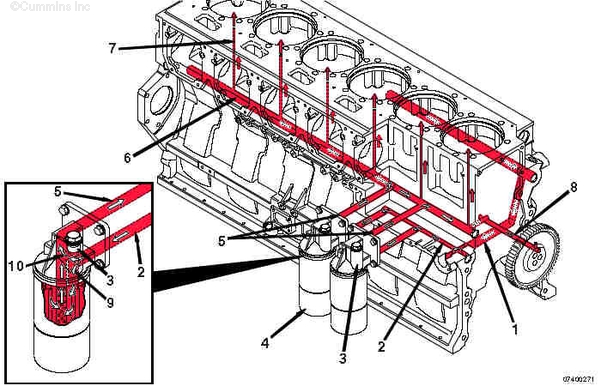

1. 来自冷却器的机油流

2. 至滤清器的机油流

3. 机油滤清器旁通阀

4. 机油滤清器

5. 来自滤清器的机油

6. 主油道

7. 至缸盖的机油流

8. 至后惰轮的机油流

9. 通过滤清器的正常机油流

10. 旁通机油流。

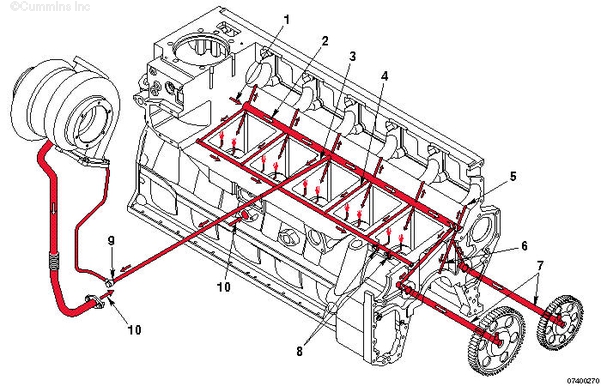

1. 来自滤清器的机油流

2. 主油道

3. 至涡轮增压器供油管的油道

4. 至活塞冷却喷嘴油道的油道

5. 至凸轮轴衬套和缸盖的机油

6. 至主轴承和曲轴的机油

7. 至前惰轮的机油

8. 至活塞冷却喷嘴的机油

9. 涡轮增压器供油管

10. 涡轮增压器机油流回曲轴箱。

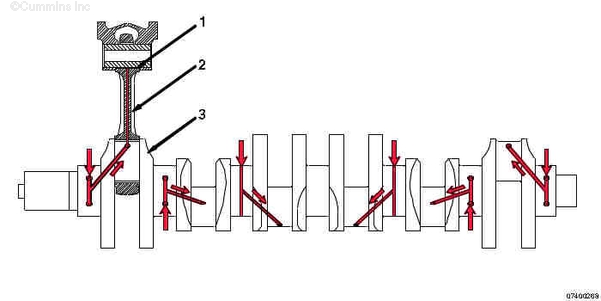

1. 活塞销衬套

2. 连杆

3. 曲轴。

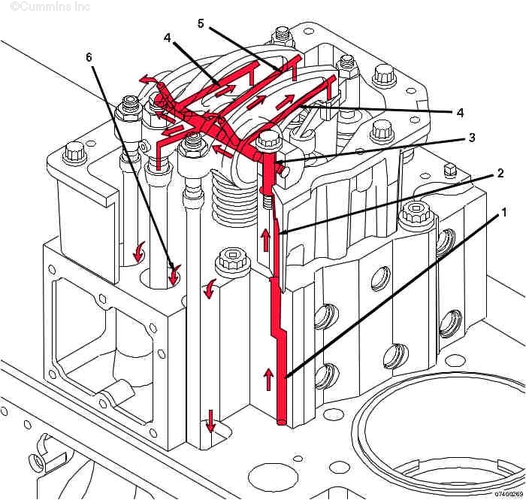

1. 流过缸盖的机油

2. 流过摇臂室壳体的机油

3. 流经摇臂轴螺栓周围和通过摇臂轴的机油

4. 流过摇臂的机油

5. 流过喷油器摇臂的机油

6. 机油流回油底壳。

冷却系统

冷却系统

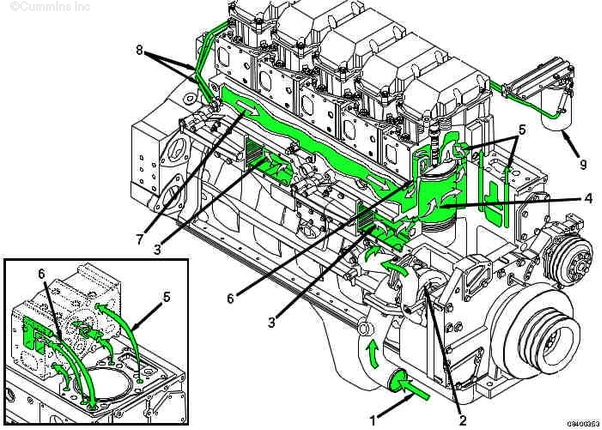

1. 来自散热器的冷却液进口

2. 水泵

3. 流过机油冷却器的冷却液

4. 流经缸套周围的冷却液

5. 至缸盖的冷却液

6. 从缸盖至冷却液歧管的冷却液

7. 冷却液歧管至节温器壳体

8. 冷却液滤清器供油和回流管

9. 冷却液滤清器。

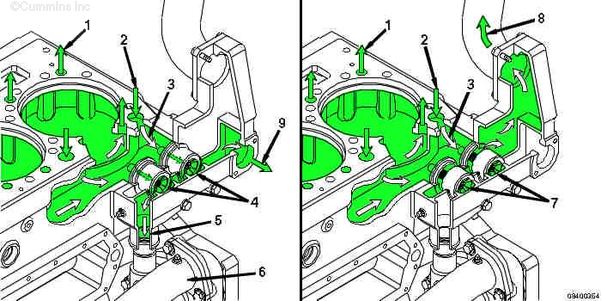

1. 至缸盖的冷却液（每个缸盖四个端口）

2. 至水歧管的冷却液（每个缸盖一个端口）

3. 至节温器壳体的冷却液

4. 散热器旁通通道开启

5. 至水泵的冷却液

6. 至机油冷却器的冷却液

7. 散热器旁通通道关闭

8. 至散热器的冷却液

9. 至可选变矩器的冷却液（常闭）

冷却系统

冷却系统

1. 来自散热器的冷却液进口

2. 水泵

3. 流过机油冷却器的冷却液

4. 流经缸套周围的冷却液

5. 至缸盖的冷却液

6. 从缸盖至冷却液歧管的冷却液

7. 冷却液歧管至节温器壳体

8. 冷却液滤清器供油和回流管

9. 冷却液滤清器。

1. 至缸盖的冷却液（每个缸盖四个端口）

2. 至水歧管的冷却液（每个缸盖一个端口）

3. 至节温器壳体的冷却液

4. 散热器旁通通道开启

5. 至水泵的冷却液

6. 至机油冷却器的冷却液

7. 散热器旁通通道关闭

8. 至散热器的冷却液

9. 至可选变矩器的冷却液（常闭）

进气系统

进气系统

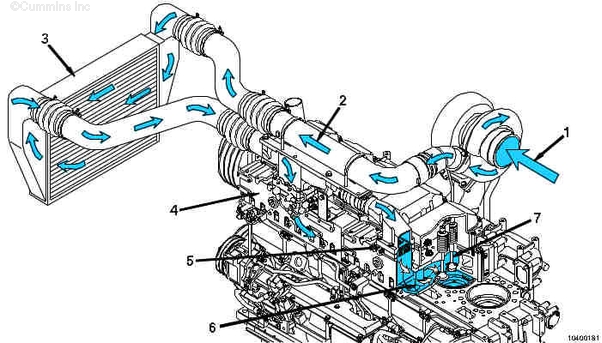

1. 至涡轮增压器的进气口

2. 涡轮增压后的空气至空-中冷器

3. 空-空中冷器

4. 进气歧管

5. 格栅加热器（仅限于工业用）

6. 缸盖进气口

7. 进气门。

排气系统

排气系统

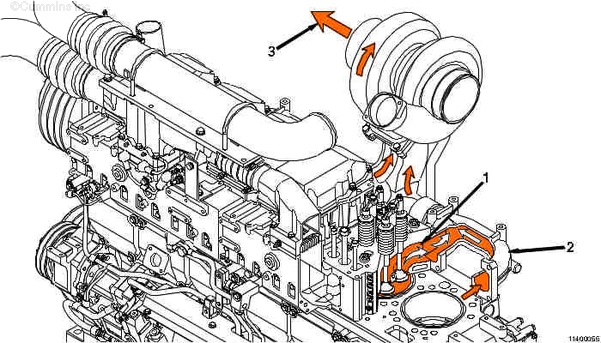

1. 缸盖排气口

2. 排气歧管

3. 涡轮增压器排气口。
