康明斯船用发动机KTA38-M850-M900/M1000/M1100/M1200/M1300技术规格性能曲线

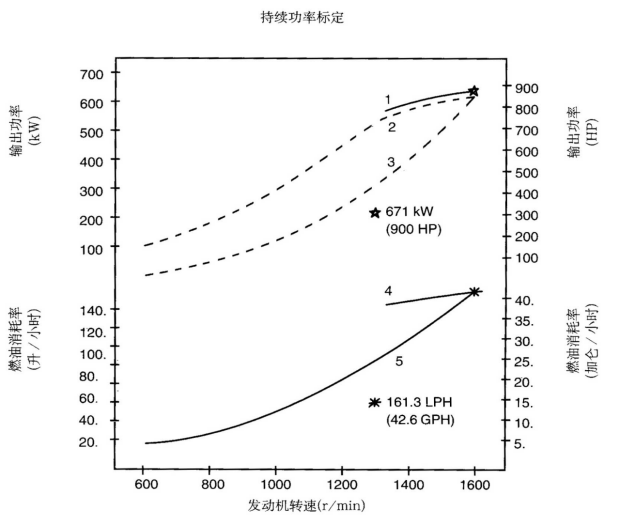

重庆康明斯

船用发动机性能曲线

发动机系列

D23

发动机型号

KTA38-M1

性能曲线号

M-6218

CPL号

2163

数据单号

DS-4983

排量：38升                                                                进气方式：增压中冷

  缸径：159mm                                                            燃油系统：PT-VS

  冲程：159mm                                                            最大功率kW(HP)：671(900)@1600r/min

  缸数：12

标定条件：功率标定是基于ISO8665标准规定的条件：大气压力为100kPa (29.612英寸汞柱)，环境温度为25℃(77°F)，相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑)，LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。

1.  制动功率  kW(HP)                                                         4.  轴功率对应的燃油消耗

2.  扣除齿轮箱损失后的轴功率  kW(HP)                        5. 螺旋桨推进曲线对应的燃油消耗

3.  螺旋桨推进曲线

持续功率：这种功率标定的发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率

* 对非LTA发动机，其燃油耗高1-3%。

重庆康明斯

船用发动机性能参数

发动机系列

D23

发动机型号

KTA38-M1

性能曲线号

M-6218

CPL号

2163

数据单号

DS-4983

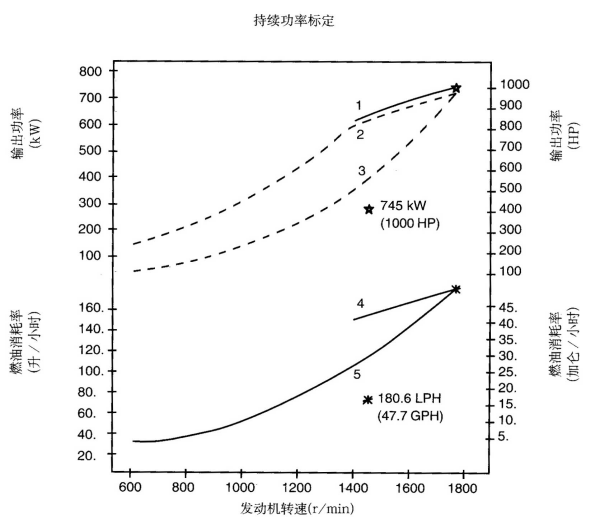

重庆康明斯

船用发动机性能曲线

发动机系列

D23

发动机型号

KTA38-M1

性能曲线号

M-6217

CPL号

2163

数据单号

DS-4983

排量：38升                                                                进气方式：增压中冷

  缸径：159mm                                                            燃油系统：PT-VS

  冲程：159mm                                                            最大功率kW(HP)：745(1000)@1800r/min

  缸数：12

标定条件：功率标定是基于ISO8665标准规定的条件：大气压力为100kPa (29.612英寸汞柱)，环境温度为25℃(77°F)，相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑)，LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。

4.  制动功率  kW(HP)                                                         4.  轴功率对应的燃油消耗

5.  扣除齿轮箱损失后的轴功率  kW(HP)                        5. 螺旋桨推进曲线对应的燃油消耗

6.  螺旋桨推进曲线

持续功率：这种功率标定的发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率

* 对非LTA发动机，其燃油耗高1-3%。

重庆康明斯

船用发动机性能参数

发动机系列

D23

发动机型号

KTA38-M1

性能曲线号

M-6217

CPL号

2163

数据单号

DS-4983

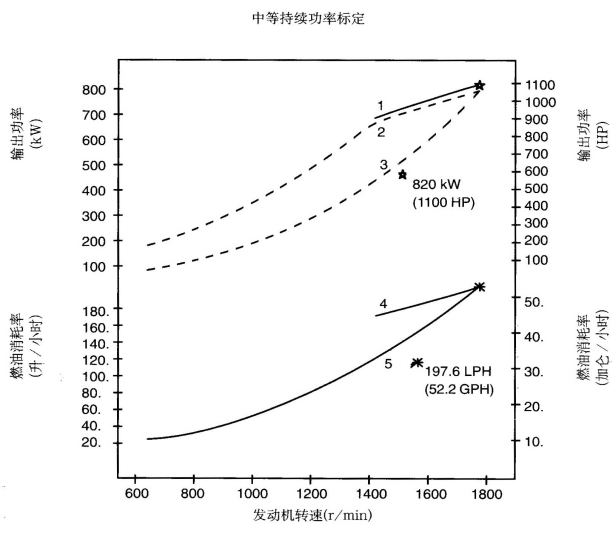

重庆康明斯

船用发动机性能曲线

发动机系列

D23

发动机型号

KTA38-M1

性能曲线号

M-6216

CPL号

2163

数据单号

DS-4983

排量：38升                                                                进气方式：增压中冷

  缸径：159mm                                                            燃油系统：PT-VS

  冲程：159mm                                                            最大功率kW(HP)：820(1100)@1800r/min

  缸数：12

标定条件：功率标定是基于ISO8665标准规定的条件：大气压力为100kPa (29.612英寸汞柱)，环境温度为25℃(77°F)，相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑)，LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。

7.  制动功率  kW(HP)                                                         4.  轴功率对应的燃油消耗

8.  扣除齿轮箱损失后的轴功率  kW(HP)                        5. 螺旋桨推进曲线对应的燃油消耗

9.  螺旋桨推进曲线

持续功率：这种功率标定的发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率

* 对非LTA发动机，其燃油耗高1-3%。

重庆康明斯

船用发动机性能参数

发动机系列

D23

发动机型号

KTA38-M1

性能曲线号

M-6216

CPL号

2163

数据单号

DS-4983

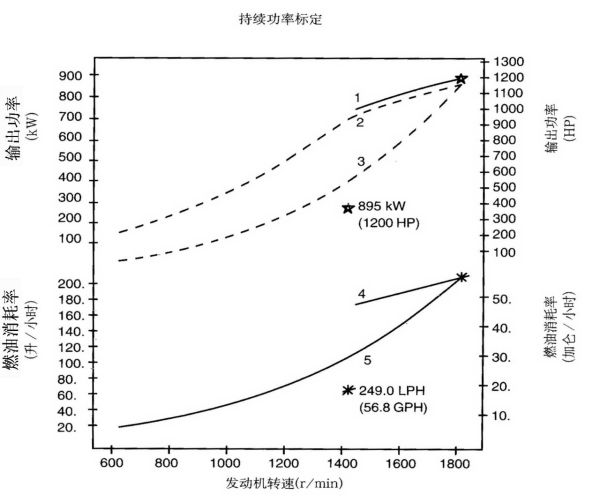

重庆康明斯

船用发动机性能曲线

发动机系列

D23

发动机型号

KTA38-M2

性能曲线号

M-6192

CPL号

1970

数据单号

DS-4983

排量：38升                                                                进气方式：增压中冷

  缸径：159mm                                                            燃油系统：PT-VS

  冲程：159mm                                                            最大功率kW(HP)：895(1200)@1800r/min

  缸数：12

标定条件：功率标定是基于ISO8665标准规定的条件：大气压力为100kPa (29.612英寸汞柱)，环境温度为25℃(77°F)，相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑)，LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。

10.  制动功率  kW(HP)                                                         4.  轴功率对应的燃油消耗

11.  扣除齿轮箱损失后的轴功率  kW(HP)                        5. 螺旋桨推进曲线对应的燃油消耗

12.  螺旋桨推进曲线

持续功率：这种功率标定的发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率

* 对非LTA发动机，其燃油耗高1-3%。

重庆康明斯

船用发动机性能参数

发动机系列

D23

发动机型号

KTA38-M2

性能曲线号

M-6192

CPL号

1970

数据单号

DS-4983

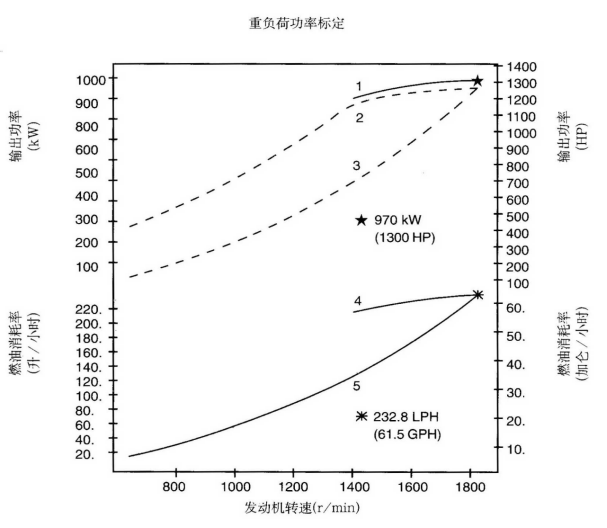

重庆康明斯

船用发动机性能曲线

发动机系列

D23

发动机型号

KTA38-M2

性能曲线号

M-6194

CPL号

1970

数据单号

DS-4983

排量：38升                                                                进气方式：增压中冷

  缸径：159mm                                                            燃油系统：PT-VS

  冲程：159mm                                                            最大功率kW(HP)：970(1300)@1800r/min

  缸数：12

标定条件：功率标定是基于ISO8665标准规定的条件：大气压力为100kPa (29.612英寸汞柱)，环境温度为25℃(77°F)，相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑)，LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。

13.  制动功率  kW(HP)                                                         4.  轴功率对应的燃油消耗

14.  扣除齿轮箱损失后的轴功率  kW(HP)                        5. 螺旋桨推进曲线对应的燃油消耗

15.  螺旋桨推进曲线

持续功率：这种功率标定的发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率

* 对非LTA发动机，其燃油耗高1-3%。

重庆康明斯

船用发动机性能参数

发动机系列

D23

发动机型号

KTA38-M2

性能曲线号

M-6194

CPL号

1970

数据单号

DS-4983
