康明斯船用发动机KTA50-M1400/M1600/M1700/M1800技术规格性能曲线
|
|
重庆康明斯 船用康明斯发动机性能曲线 |
康明斯发动机系列 |
D28 | |||
|
康明斯发动机型号 |
KTA50-M2 | |||||
|
性能曲线号 |
M-6208 |
CPL号 |
2115 |
数据单号 |
DS-4998 | |
|

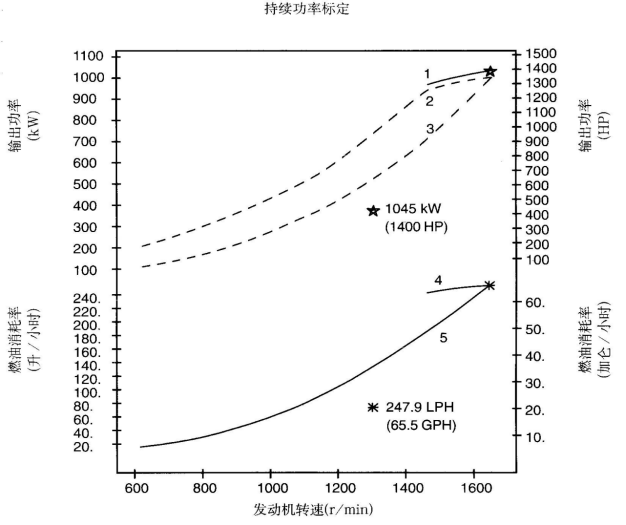

排量：50升 进气方式：增压中冷 缸径：159mm 燃油系统：PT-VS 冲程：159mm 最大功率kW(HP)：1045(1400)@1600r/min 缸数：16 | ||||||
|
| ||||||
|
标定条件：功率标定是基于ISO8665标准规定的条件：大气压力为100kPa (29.612英寸汞柱)，环境温度为25℃(77°F)，相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑)，LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。 1. 制动功率 kW(HP) 4. 轴功率对应的燃油消耗 2. 扣除齿轮箱损失后的轴功率 kW(HP) 5. 螺旋桨推进曲线对应的燃油消耗 3. 螺旋桨推进曲线 持续功率：这种功率标定的康明斯发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率 * 对非LTA康明斯发动机，其燃油耗高1-3%。 | ||||||
|
|
重庆康明斯 船用康明斯发动机性能参数 |
康明斯发动机系列 |
D28 | |||
|
康明斯发动机型号 |
KTA50-M2 | |||||
|
性能曲线号 |
M-6208 |
CPL号 |
2115 |
数据单号 |
DS-4998 | |
康明斯发动机一般参数 *
康明斯发动机型号……………………………………………….. KTA50-M1400
功率标定………………………………………………….. 持续功率
额定功率/转速………………………………..…kW/r/min 949/1550
最高空车转速范围…………………………………. r/min 1962-2106
怠速…………………………………………………. r/min 575-650
康明斯发动机扭矩……………………………………N·m(ft/lb) 6232 (4598)
平均有效压力………………………....………….kPa(PSI) 1548(225)
压缩比……………………………………………………… 15.5
活塞速度……………………………...……..…m/s(ft/min) 8.4(1667)
平均噪音（1米处）………………………………….dBA 104
发火顺序…………………………………………………... 1R-1L-3R-3L-2R-2L-5R-4L
-8R-8L-6R-6L-7R-7L-4R-5L
燃油系统
燃油消耗……………………………………….…l/h(GPH) 247.9(65.5)
燃油泵流量……………………………………… l/h(GPH) 424(112)
燃油压力………………………………………….kPa(PSI) 826(120)
康明斯发动机质量（干质量）
康明斯发动机………………………………………………..kg(lb) 5150(11350)
热交换器……………………………………………..kg(lb) +320(705)
进气系统
进气歧管压力………………………………mm.Hg(in.Hg) 1118(44)
进气流量………………………………………….l/s(CFM) 1300(2750)
对环境的散热量………………………………….kW/BTU 74(4200)
最低冷启动温度（无辅助装置）…………………℃(°F) 4(40)
排气系统
排气流量…………………………………………. l/s(CFM) 3007 (6370)
排气温度……………………………………………℃(°F) 499(930)
冷却系统
对冷却系统的散热量…………………….…kW(BTU/min) 478(27200)
冷却水流量………………………………...…..l/min(GPM) 1033(273)
海水流量……………………………………….l/min(GPM) 643(170)
带热交换器时压力盖值…………………….…….kPa(PSI) 103(15)
安装图……………………………………………………………... 3626426
l 额定工况下的参数，所有参数更改恕不另行通知。
|
|
重庆康明斯康明斯发动机有限公司 船用康明斯发动机主要数据 |
康明斯发动机型号 |
KTA50-M2 |
|
数据单号 |
DS-4998 |
康明斯发动机主要数据 公制（英制）
形式……………………………………………………….. 四冲程，60°V型，16缸
缸径×冲程………………………………………..mm(in.) 159(6.25) ×159(6.25)
排量……………………………………………….….l(in.3) 50(3067)
康明斯发动机质心距缸体前端面………………………..mm(in.) 1092(43.0)
康明斯发动机质心在曲轴中心线上……………………..mm(in.) 279(11.0)
康明斯发动机安装
缸体后端面允许的最大弯矩…………………N·m(lb-ft) 6100(4500)
直传动允许的最大/最小静态安装角（前仰）……….…° 0/8
V型传动允许的最大/最小静态安装角（前仰）……..…° 3/8
燃油系统
燃油泵允许的最大进油阻力（干净滤芯）….mmHg(in.Hg) 100(4)
燃油泵允许的最大进油阻力（脏滤芯）…….mmHg(in.Hg) 200(8)
燃油泵允许的最大回油阻力………………….mmHg(in.Hg) 100(4)
排气系统
允许的最大排气背压………………………….mmHg(in.Hg) 75(3)
进气系统
允许的最大进气阻力—干净/脏滤芯……..mmH2O(in. H2O) 380/635(15/25)
允许的最大进气温升……………………………...…℃(°F) 17(30)
润滑系统
机油压力
怠速时最低值………………………………….kPa(PSI) 140(20)
使用转速时…………………………………….kPa(PSI) 310-483(45-70)
最高机油温度………………………………………. ℃(°F) 121(250)
机油盘容量（浅油盘）高/低…………………………..l(gal) 151/121(40/23)
机油盘容量（深油盘）高/低…………………………..l(gal) 246/170(65/45)
润滑系统的总容量（浅油盘，不包括旁通滤清器）...l(gal) 165 (43.5)
润滑系统的总容量（深油盘，不包括旁通滤清器）...l(gal) 259(68.5)
旁通滤清器机油容量（2-LF777）…………………….l(gal) 4.5(1.2)
机油盘最大运转角度
前上/前下/左右………………………………………...° 30/30/30
冷却系统
冷却系统总容量
康明斯发动机……….…………………………………… l(gal) 197(52)
带热交换器………………………………………. l(gal) 227(60)
|
|
重庆康明斯康明斯发动机有限公司 船用康明斯发动机主要数据 |
康明斯发动机型号 |
KT/KTA38-M0/M1/M2 |
|
数据单号 |
DS-4998 |
冷却系统外部最大压力损失…………………………..l(gal) 35(5)
冷却水最大静压力……………………………………..l(gal) 103(15)
节温器温度调节范围……………………………...…℃(°F) 82-92(180-197)
LTA节温器温度调节范围………………………....…℃(°F) 74-86(165-187)
冷却水最高温度……………………………………...℃(°F) 96(205)
冷却水最小膨胀空间…………………………...….%总容量 5
冷却水最小补充容量 …………………………………..l(gal) 23.6(6.3)
最大海水压力……………………………………….kPa(PSI) 103(15)
海水泵最大进口阻力………………………….mmHg(in.Hg) 250(10)
海水泵最大吸程………………………………………...m(ft) 4.6(15)
中冷器冷却水最高温度……………………………...℃(°F) 52(125)
电气系统
蓄电池最小推荐容量
-18℃(°F)以上的寒带地区……………..………..A·h 400
-32℃(°F)以上的温带地区……………..………..A·h 300
起动电路允许的最大电阻………………………………...W 0.002
电路图号…………………………………………………….. 3074324
|
|
重庆康明斯 船用康明斯发动机性能曲线 |
康明斯发动机系列 |
D28 | |||
|
康明斯发动机型号 |
KTA50-M2 | |||||
|
性能曲线号 |
M-6209 |
CPL号 |
2115 |
数据单号 |
DS-4998 | |
|

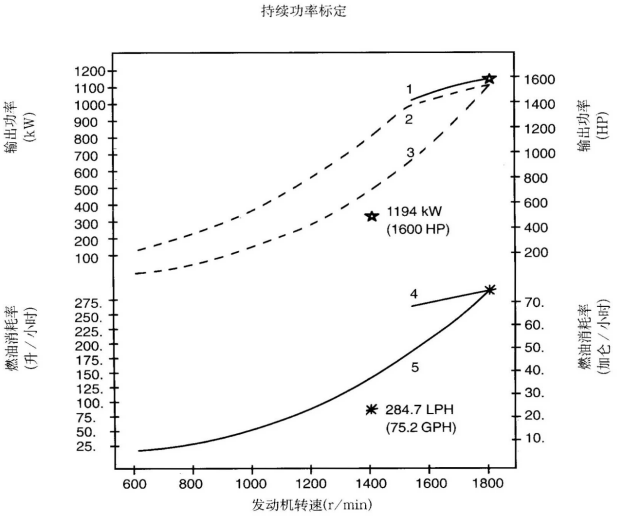

排量：50升 进气方式：增压中冷 缸径：159mm 燃油系统：PT-VS 冲程：159mm 最大功率kW(HP)：1194(1600)@1800r/min 缸数：16 | ||||||
|
| ||||||
|
标定条件：功率标定是基于ISO8665标准规定的条件：大气压力为100kPa (29.612英寸汞柱)，环境温度为25℃(77°F)，相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑)，LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。 4. 制动功率 kW(HP) 4. 轴功率对应的燃油消耗 5. 扣除齿轮箱损失后的轴功率 kW(HP) 5. 螺旋桨推进曲线对应的燃油消耗 6. 螺旋桨推进曲线 持续功率：这种功率标定的康明斯发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率 * 对非LTA康明斯发动机，其燃油耗高1-3%。 | ||||||
|
|
重庆康明斯 船用康明斯发动机性能参数 |
康明斯发动机系列 |
D28 | |||
|
康明斯发动机型号 |
KTA50-M2 | |||||
|
性能曲线号 |
M-6209 |
CPL号 |
2115 |
数据单号 |
DS-4998 | |
|
|
重庆康明斯 船用康明斯发动机性能曲线 |
康明斯发动机系列 |
D28 | |||
|
康明斯发动机型号 |
KTA50-M2 | |||||
|
性能曲线号 |
M-6210 |
CPL号 |
2115 |
数据单号 |
DS-4998 | |
|

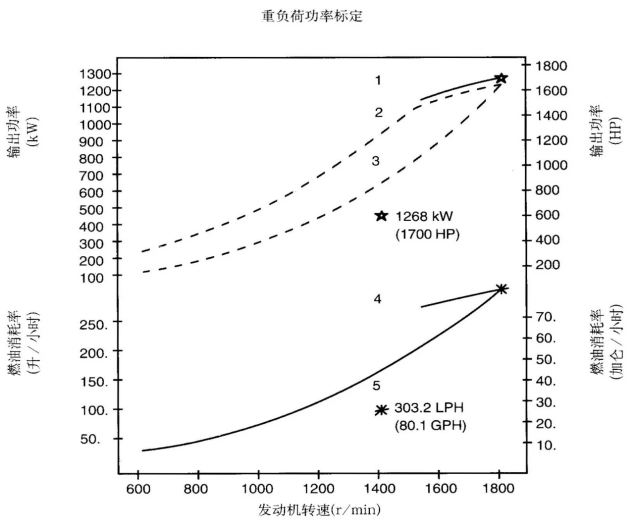

排量：50升 进气方式：增压中冷 缸径：159mm 燃油系统：PT-VS 冲程：159mm 最大功率kW(HP)：1268(1700)@1800r/min 缸数：16 | ||||||
|
| ||||||
|
标定条件：功率标定是基于ISO8665标准规定的条件：大气压力为100kPa (29.612英寸汞柱)，环境温度为25℃(77°F)，相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑)，LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。 7. 制动功率 kW(HP) 4. 轴功率对应的燃油消耗 8. 扣除齿轮箱损失后的轴功率 kW(HP) 5. 螺旋桨推进曲线对应的燃油消耗 9. 螺旋桨推进曲线 持续功率：这种功率标定的康明斯发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率 * 对非LTA康明斯发动机，其燃油耗高1-3%。 | ||||||
|
|
重庆康明斯 船用康明斯发动机性能参数 |
康明斯发动机系列 |
D28 | |||
|
康明斯发动机型号 |
KTA50-M2 | |||||
|
性能曲线号 |
M-6210 |
CPL号 |
2115 |
数据单号 |
DS-4998 | |
|
|
重庆康明斯 船用康明斯发动机性能曲线 |
康明斯发动机系列 |
D28 | |||
|
康明斯发动机型号 |
KTA50-M2 | |||||
|
性能曲线号 |
M-6211 |
CPL号 |
2115 |
数据单号 |
DS-4998 | |
|
排量：50升 进气方式：增压中冷 缸径：159mm 燃油系统：PT-VS 冲程：159mm 最大功率kW(HP)：1343(1800)@1900r/min 缸数：16 | ||||||
|
| ||||||
|
标定条件：功率标定是基于ISO8665标准规定的条件：大气压力为100kPa (29.612英寸汞柱)，环境温度为25℃(77°F)，相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑)，LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。 10. 制动功率 kW(HP) 4. 轴功率对应的燃油消耗 11. 扣除齿轮箱损失后的轴功率 kW(HP) 5. 螺旋桨推进曲线对应的燃油消耗 12. 螺旋桨推进曲线 持续功率：这种功率标定的康明斯发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率 * 对非LTA康明斯发动机，其燃油耗高1-3%。 | ||||||
|
|
重庆康明斯 船用康明斯发动机性能参数 |
康明斯发动机系列 |
D28 | |||
|
康明斯发动机型号 |
KTA50-M2 | |||||
|
性能曲线号 |
M-6211 |
CPL号 |
2115 |
数据单号 |
DS-4998 | |
