康明斯工程机械用KT38-C&P&L925发动机技术规格参数数据单

2017/4/23 9:17:59

最大额定功率kW(BHP)：690(925) @2100r/min

持续额定功率kW(BHP)：582(780) @1800r/min

整机数据

型式…………………………………………………………..….….….….四冲程、60°V型、12缸

进气方式………………………………………………………..………...……………废气涡轮增压

缸径—mm(in.)×冲程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）

排量—L(in³)……………………………………………………..…..……….….…….…..37.7(2300)

压缩比……………………………………………………………………….…….…..……...

干式净质量

KT38-C925康明斯发动机（参考安装图3056043）—kg(lb.)…………….…….…......…….3609(7950)

KT38-P925康明斯发动机（参考安装图）—kg(lb.)……………….………...…….4460(9825)

湿式净质量

KT38-C925康明斯发动机（参考安装图3056043）—kg(lb.)…………….…………...…….3814(8400)

KT38-P925康明斯发动机（参考安装图）—kg(lb.)…………….…….….....…….4864(10713)

质心至缸体前端的距离（仅康明斯发动机本身）—mm(in.)………………….……….…………813 (32)

质心在曲轴中心线上方（仅康明斯发动机本身）—mm(in.)……………………..…..……….…..254(10)

运动零件相对于曲轴中心线的转动惯量（不包括飞轮）—kg·m²(lb.ft²)…………....…3.98 (94)

发火顺序……………………………………………………..……………….…1R-6L-5R-2L-3R-4L

6R-1L-2R-5L-4R-3L

康明斯发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…..6100(4500)

康明斯发动机绕转动轴心的颠覆惯量—kg·m²(lb.ft²)………………………..…….…….…...

排气系统

最大允许排气背压—kPa(in.Hg)…………………...………………………………….……..10(3.0)

标准容许的排气管直径(复式管)—mm(in.)………….…………………………….…..…..152(6.0)

进气系统

带重型空滤器允许的最大进气阻力

干净滤芯—kPa(in.H₂O)………….….………………………………..……....….….....3.71(15)

脏滤芯—kPa(in. H₂O)…………….………………………………………………....…6.21(25)

带重型空滤器允许的最小容尘能力—gm·l/s(gm/CFM)…………………………..…..…...53(25)

冷却系统

冷却水容量

仅康明斯发动机—L(U.S.Gal)……………………………………………………..……...……104(110)

带散热器[适用环境温度为37.8℃（100°F）] —L(U.S.quart)………………...…....310(328)

康明斯发动机外部最大冷却水阻力—kPa(PSI)…………………………...………………..…..…....35(5.0)

康明斯发动机曲轴中心线上方冷却水的最大静压—m(ft.)……………………….…………….….7.6 (25)

散热器最大空气阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5)

未沸腾冷却水@90°F(32℃)在热交换器内的最小流量—L/min(U.S. GPM)…..…....……340(90)

未沸腾冷却水在热交换器进口处的最大压力—kPa(PSI)…………………………………689(100)

标准节温器温度调节范围—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷却水压力（除压力盖外）—kPa(PSI)………………………………….………..…...241(35)

压力盖允许的最小压力—kPa(PSI)…………………………………………….…………....….50(7)

顶部水箱允许的最高温度—℃(°F)...…………..……………………….………………….95(200)

顶部水箱推荐的最低温度—℃(°F)….……………………………………….………….…70(160)

允许的最小补水速率—L/min(U.S.GPM)……………………………………….………....…...20(5)

允许的最大首次补水时间—min……………………………………………….….….…….....……5

允许的最小冷却水膨胀体积占系统容积%……………………..……………….…….…..…....….5

允许的最大排气时间—min………………………………………………………………….……25

允许的最小冷却液水位降低容积—L(U.S.quart) ………………….……….……...……20.8(22)

（水位降低容积必须大于首次加水时未注满的容积，且不包括膨胀体积）

润滑系统

机油压力

低怠速时—kPa(PSI)……………………………………………………....…….…最小138(20)

额定转速时—kPa(PSI)…………………………………………..………….….310-448(45-65)

额定转速时的机油流量—L/min(U.S.GPM)…..…..…………………………….…..….…469(124)

允许的最高机油温度—℃(°F)………………………………….…….……….…………120(250)

最大机油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…..0.31(0.33)

机油旁通滤清器容量

螺旋筒型—L(U.S.gal)…………………………………………..………………..2×2.6(2×0.7)

可更换零件型—L(U.S.gal) …………………………………..…………………2×11.0(2×2.9)

机油盘容量(选用件 OP6012)

高位—L(U.S.gal)………………………………………………………..…….…..…….114(30)

低位—L(U.S.gal)……………………………………………………………….………...87(23)

系统总容量（除旁通滤清器外）—L(U.S.gal)……………………….………...…..…..…129(34.2)

标准机油盘的倾斜角(选用件 OP6012)

前俯角………………………………………………..…………………………...…..…..... 30°

前仰角…………………………………………………..…………………….…..……....…30°

燃油系统

额定功率和转速时的最大燃油消耗量—kg/h(lb/h)…………………….…….…….…....156(344)

额定功率和转速时的最大供油量—kg/h(lb/hr)………………………...………………...304(670)

至PT燃油泵允许的最大供油阻力

滤清器在清洁状态时—kPa(in.Hg)……………………………………….…..…..…...13.6(4)

滤清器在脏的状态时—kPa(in.Hg)……………………………………….…………...27.0(8)

允许的喷油器最大燃油回油阻

带单向阀—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)

不带单向阀—kPa(in.Hg)………………………………………………..…..………....8.5(2.5)

允许的最小燃油箱通气能力—L/h（ft³/h）……….……...……………………….....…...425(15)

（在背压为8.4kPa（2.5in.Hg）或更低的背压时）

电气系统

推荐的电瓶最小容量（在-18℃（0°F））冷透状态或以上时—V………………….……….24

康明斯发动机不带负荷

冷起动电流—CCA…………………………………..…………….…………………..…...1800

再次起动时电流容量（最小）………………..……….…………………….……….....….640

康明斯发动机带传动系统

冷起动电流—CCA………..……………………………………….……………..…………

再次起动时电流容量（最小）………………………………………………………….....

起动电路允许的最大电阻

带12V起动马达—Ω…………………………………………………………..…….…….…0.00075

带24V起动马达—Ω…………………………………………………………….....….…….…0.002

性能数据

怠速—r/min……………………………………………………………….……………….….…725

最高空载转速—r/min……………………………………………………………………….... 2400

最大超速能力—r/min……………………………………………………………………….....2625

最低启动温度时的脱离扭矩（无辅助装置）—N·m(lb.ft)…………………………....

最低启动温度时的起动扭矩（无辅助装置）—N·m(lb.ft)…………………..…..........

离合器接合时的有效扭矩(800 r/min) —N·m(lb.ft)………………………...…….......3092(2280)

推荐的与液力变扭器和液力泵相匹配的最小失速转速—r/min……………………….……1600

曲轴止推轴承负荷极限

最大间隙负荷—N(lb)……………………………………………………….…….8896(2000)

最大连续负荷—N(lb)…………………………………………………….….……4448(1000)

曲轴前端处允许的最大输出功率—kW(HP)…………………………………….……….….

附件驱动处允许的最大输出功率—kW(HP)……………………………………….………..

自由声场声压级别

在15m (50ft) 处和全负荷额定转速时（不包括进排气系统、冷却系统和驱动部件产生的噪声）

右侧—dBA……………………………………………………………………………..…

左侧—dBA………………………………………………………………………………..

前端—dBA…………………………………………………………………………..…….

后端—dBA………………………………………………………………………………..

最低冷起动温度（无辅助装置）—℃(°F).……………………………….………..……..－1(30)

最低起动转速（无辅助装置）—r/min……….…………………………………..…..……...…..150

所有的数据均是基于康明斯发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不包括交流发电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于SAE J1349标准规定的条件——海拔90m（300ft.），大气压力100kPa（29.61in.Hg），进气温度25℃（77°F），水蒸汽压力1.0kPa（0.30in.Hg），使用标准No.2号柴油或符合ASTM D2的柴油。数据随时可能更改，恕不另行通知。

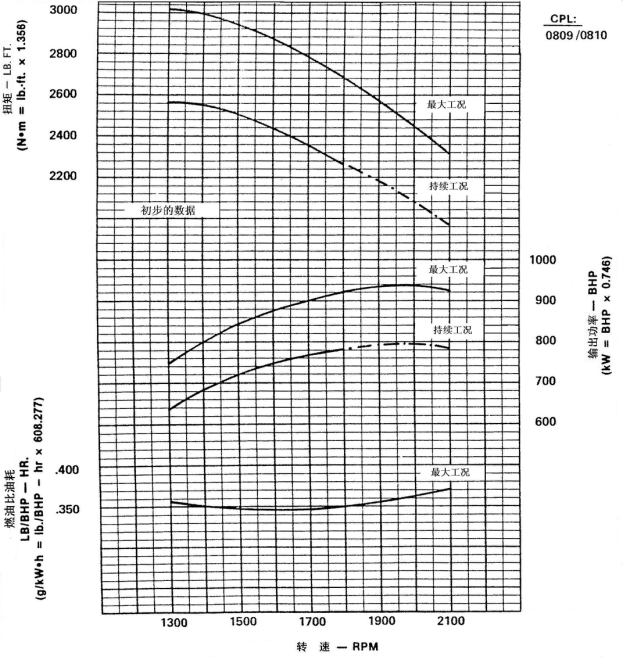

康明斯发动机性能参数	额定工况		连续工况
康明斯发动机性能参数	最大功率点	最大扭矩点	最大功率点	最大扭矩点
康明斯发动机转速—r/min	2100	1300	1800	1300
输出总功率—kW(HP)	690(925)	558(748)	582(780)	474(635)
扭矩—N·m(lb.ft)	3136(2313)	4095(3020)	3089(2278)	3481(2567)
风扇消耗功率散热器温度38℃(100°F)时的kW(HP) 散热器温度52℃(125°F)时的kW(HP)	28(37) 28(37)	6.6(8.8) 6.6(8.8)	17(23) 17(23)	6.6(8.8) 6.6(8.8)
燃油管路供油压力—kPa(PSI)	1151(167)	800(116)	813(118)	600(87)
进气歧管压力—kPa(in.Hg)	176(52)	111(33)	132(39)	88(26)
平均有效压力—kPa(PSI)	1048(152)	1365(198)	1027(149)	1158(168)
活塞平均速度—m/s(ft/min)	11(2188)	6.8(1354)	9.5(1875)	6.8(1354)
摩擦功率—kW(HP)	137(184)	43(57)	87(116)	43(57)
进气流量—L/s(CFM)	1133(2400)	675(1430)	939(1989)	621(1315)
排气流量（干式排气管）—L/s(CFM)	2799(5930)	1908(4043)	2280(4830)	1161(3520)
排气温度（干式排气管）—℃(°F)	475(887)	583(1081)	462(863)	538(1000)
对环境的散热量干式排气管—kW(BTU/min)	110(6264)	86(4900)	88(5024)	71(4067)
对冷却液的散热量干式排气管—kW(BTU/min)	419(23820)	336(19130)	338(19200)	282(16060)
康明斯发动机冷却水流量—L/s(U.S.GPM)	30(480)	19(297)	26(411)	19(297)
风扇冷却空气流量散热器温度38℃(100°F) 时的L/s(CFM) 散热器温度52℃(125°F) 时的L/s(CFM)	36863 (78100) 34692 (73500)	22821 (48350) 21476 (45500)	31435 (66600) 29358 (62200)	22821 (48350) 21476 (45500)
