康明斯工程机械用KTA19-C&P&L525 600 630发动机技术规格参数数据单

2017/4/23 9:20:57

康明斯工程机械用KTA19-C&P&L525 600 630康明斯发动机技术规格参数数据单

最大额定功率kW(BHP)：392(525) @2100r/min

持续额定功率kW(BHP)：318(426) @1800r/min

整机数据

型式…………………………………………………………..………….….….四冲程、直列、六缸

进气方式………………………………………………………..………….…….废气涡轮增压,中冷

缸径—mm(in.)×冲程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）

排量—L(in3)……………………………………………………..…..……….….…….…..18.9(1150)

压缩比……………………………………………………………………….…….…..……...15.5：1

干式净质量

KTA19-C525康明斯发动机—kg(lb.)…………………………………………………….…….1691(3725)

湿式净质量

KTA19-C525康明斯发动机—kg(lb.)……………….……………..………………..………….1762(3880)

质心至缸体前端的距离（仅康明斯发动机本身）—mm(in.)………………….……..…………572 (22.5)

质心在曲轴中心线上方（仅康明斯发动机本身）—mm(in.)……………………..…..……....…..239(9.4)

运动零件相对于曲轴中心线的转动惯量（不包括飞轮）—kg·m2(lb.ft2)……..….……

发火顺序……………………………………………………..……………………..….…1-5-3-6-2-4

康明斯发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…..1356(1000)

康明斯发动机绕转动轴心的颠覆惯量—kg·m2(lb.ft2)………………………..…….…….…...

排气系统

最大允许排气背压—kPa(in.Hg)…………………...………………………………….……..10(3.0)

标准容许的排气管直径(复式管)—mm(in.)………….…………………………….…..…..127(5.0)

进气系统

带重型空滤器允许的最大进气阻力

        干净滤芯—kPa(in.H2O)………….….………………………………..……....….….....3.74(15)

        脏滤芯—kPa(in. H2O)…………….………………………………………………....…6.23(25)

带重型空滤器允许的最小容尘能力—gm·l/s(gm/CFM)…………………………..….…...53(25)

冷却系统

冷却水容量

        仅康明斯发动机—L(U.S.Gal)……………………………………………………..……………30(8)

康明斯发动机外部最大冷却水阻力—kPa(PSI)…………………………...………………..…..…....34(5.0)

康明斯发动机曲轴中心线上方冷却水的最大静压—m(ft.)……………………….…………….…18.3(60)

散热器最大空气阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5)

标准节温器温度调节范围—℃(°F)….…………………….………………..……..79-91(175-195)

最大冷却水压力（除压力盖外）—kPa(PSI)………………………………….………..…...241(35)

压力盖允许的最小压力—kPa(PSI)…………………………………………….…………....….48(7)

顶部水箱允许的最高温度—℃(°F)...…………..……………………….………………….95(203)

顶部水箱推荐的最低温度—℃(°F)….……………………………………….………….…71(160)

允许的最小补水速率—L/min(U.S.GPM)……………………………………….……….……..19(5)

允许的最大首次补水时间—min……………………………………………….….….…….....……5

允许的最小冷却水膨胀体积占系统容积%……………………..……………….…….…..…....….5

允许的最大排气时间—min………………………………………………………………….……25

允许的最小冷却液水位降低容积—L(U.S.quart) ………………….……….……...………11(12)

（水位降低容积必须大于首次加水时未注满的容积，且不包括膨胀体积）

润滑系统

机油压力

        低怠速时—kPa(PSI)……………………………………………………...…….….最小138(20)

        额定转速时—kPa(PSI)…………………………………………..………….….345-483(50-70)

额定转速时的机油流量—L/min(U.S.GPM)…..…..…………………………….…..………151(40)

允许的最高机油温度—℃(°F)………………………………….…….……….…………121(250)

最大机油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…..

机油旁通滤清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..……………..…..…….2.6(0.7)

       可更换零件型—L(U.S.gal) …………………………………..………………………….11(2.9)

机油盘容量(选用件 OP4022)

  高位—L(U.S.gal)………………………………………………………....………..…….38(10)

  低位—L(U.S.gal)……………………………………………………………….……….32(8.5)

系统总容量（除旁通滤清器外）—L(U.S.gal)……………………….………...………..…47(12.5)

标准机油盘的倾斜角(选用件 OP4022)

 前俯角………………………………………………..…………………………...…..…..... 30°

 前仰角…………………………………………………..…………………….…..……....…30°

燃油系统

额定功率和转速时的最大燃油消耗量—kg/h(lb/h)…………………….…….…..……..88.5(195)

额定功率和转速时的最大供油量—kg/h(lb/hr)………………………...………………...268(590)

至PT燃油泵允许的最大供油阻力

        滤清器在清洁状态时—kPa(in.Hg)……………………………………….……..…...13.6(4)

        滤清器在脏的状态时—kPa(in.Hg)……………………………………….……..…...27.0(8)

允许的喷油器最大燃油回油阻

        带单向阀—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)

        不带单向阀—kPa(in.Hg)………………………………………………..….………....8.5(2.5)

允许的最小燃油箱通气能力—L/h（ft3/h）……….……...……………………….....…...425(15)

（在背压为8.4kPa（2.5in.Hg）或更低的背压时）

电气系统

推荐的电瓶最小容量（在-18℃（0°F））冷透状态或以上时—V………………….……….24

康明斯发动机不带负荷

       冷起动电流—CCA…………………………………..…………….…………………..…....900

       再次起动时电流容量（最小）………………..……….…………………….………...…..320

康明斯发动机带传动系统

       冷起动电流—CCA………..……………………………………….……………..…………900

       再次起动时电流容量（最小）………………………………………………………….....320

起动电路允许的最大电阻

带12V起动马达—Ω…………………………………………………………..…….…….…0.00075

带24V起动马达—Ω…………………………………………………………….....….…….…0.002

性能数据

怠速—r/min……………………………………………………………….……………….….…625

最高空载转速—r/min……………………………………………………………………….... 2450

最大超速能力—r/min……………………………………………………………………….....2625

最低启动温度时的脱离扭矩（无辅助装置）—N·m(lb.ft)…………………………....

最低启动温度时的起动扭矩（无辅助装置）—N·m(lb.ft)…………………..…..........556(410)

离合器接合时的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1085(800)

推荐的与液力变扭器和液力泵相匹配的最小失速转速—r/min……………………….……1800

曲轴止推轴承负荷极限

 最大间隙负荷—N(lb)……………………………………………………….…….6700(1500)

 最大连续负荷—N(lb)……………………………………………………...…….…3350(750)

曲轴前端处允许的最大输出功率—kW(HP)…………………………………….……….….

附件驱动处允许的最大输出功率—kW(HP)……………………………………….………..6（8）

自由声场声压级别

在15m（50ft）处和全负荷额定转速时（不包括进排气系统、冷却系统和驱动部件产生的噪声）

 右侧—dBA……………………………………………………………………………..…84.5

 左侧—dBA………………………………………………………………………………..84.5

 前端—dBA…………………………………………………………………………..…..….85

 后端—dBA………………………………………………………………………………….

最低冷起动温度（无辅助装置）—℃(°F).……………………………….……….………..4(40)

最低起动转速（无辅助装置）—r/min……….…………………………………..………...…..150



        所有的数据均是基于康明斯发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不包括交流发电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于SAE J1995标准规定的条件——海拔90m（300ft.），进气压力100kPa（29.61in.Hg），进气温度25℃（77°F），水蒸汽压力1.0kPa（0.30in.Hg），使用No.2号柴油或符合ASTM D2的柴油获得并校正的。数据随时可能更改，恕不另行通知。



康明斯发动机性能参数

额定工况

连续工况

最大

功率点

最大

扭矩点

最大

功率点

最大

扭矩点

康明斯发动机转速—r/min

2100

1300

1800

1300

输出总功率—kW(HP)

392 (525)

304(408)

318(426)

259(259)

扭矩—N·m(lb.ft)

1780(1313)

2237(1650)

1686(1243)

1902(1403)

风扇消耗功率

散热器温度38℃(100°F)时的kW(HP)

散热器温度52℃(125°F)时的kW(HP)

15(20)

15(20)

5(7）

5(7）

9(12)

9(12)

5(7）

5(7）

燃油管路供油压力—kPa(PSI)

1007(146)

689(100)

745(108)

586(85)

进气歧管压力—kPa(in.Hg)

155(46)

111(33)

115(34)

94(28)

平均有效压力—kPa(PSI)

1186(172)

1489(216)

1124(163)

1268(184)

活塞平均速度—m/s(ft/min)

11.1(2188)

6.9(1354)

9.5(1875)

6.9(1354)

摩擦功率—kW(HP)

84(112)

38(51)

62(83)

38(51)

进气流量—L/s(CFM)

666(1410)

337(715)

505(1070)

288(610)

排气流量（干式排气管）—L/s(CFM)

1619(3430)

708(1500)

1222(2590)

602(1275)

排气温度（干式排气管）—℃(°F)

463(865)

563(1045)

460(860)

477(890)

对环境的散热量

干式排气管—kW(BTU/min)

61(3488)

46(2606)

48(2745)

39(2246)

对冷却液的散热量

干式排气管—kW(BTU/min)

257(14600)

172(9790)

188(10700)

146(8325)

康明斯发动机冷却水流量—L/s(U.S.GPM)

13.9(220)

8.6(137)

12(189)

8.6(137)

风扇冷却空气流量

散热器温度38℃(100°F)

时的L/s(CFM)

散热器温度52℃(125°F)

时的L/s(CFM)

16454

(34860)

15270

(32350)

11352

(24050)

10176

(21560)

13825

(29290)

12456

(26390)

11352

(24050)

10176

(21560)

所有的数据是基于康明斯发动机带燃油泵、水泵、机油泵、空滤器和消声器时获得的，而不包括交流发电机、空压机、风扇、其它选用设备和被驱动的部件。

                       初步的

            受 控 文 件 需 批 准

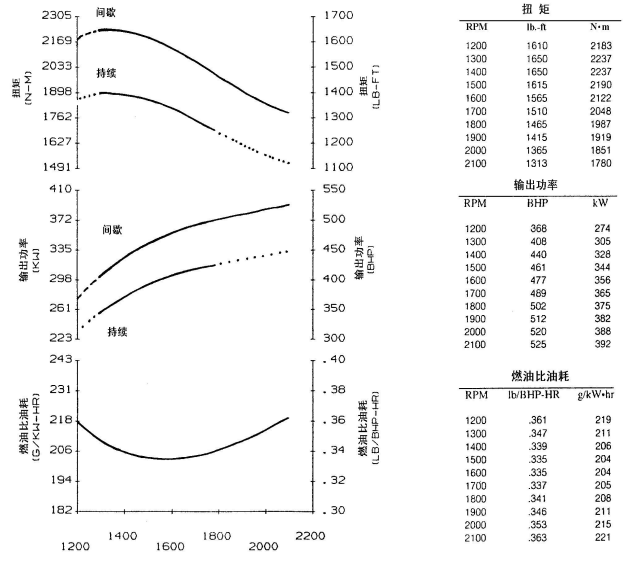

功率、扭矩和比油耗曲线是基于SAE J1995标准规定的条件—海拔90m，大气压力100kPa，进气温度25°C，水蒸汽压力1.0kPa，使用NO.2号柴油获得并校正的。适用于海拔高度2600m和环境温度38℃以下不需对供油量进行调整。当海拔高度超过2600m时，每升高300m时，供油量下调4%；当气温超过38℃时，每升高11℃，供油量下调2%。

最大额定功率kW(BHP)：448(600) @2100r/min

持续额定功率kW(BHP)：351(470) @1800r/min

整机数据

型式…………………………………………………………..………….….….四冲程、直列、六缸

进气方式………………………………………………………..…………..….废气涡轮增压，中冷

缸径—mm(in.)×冲程—mm(in.)…………………………..…….…....….…159×159（6.25×6.25）

排量—L(in3)……………………………………………………..…..……….….…….…..18.9(1150)

压缩比…………………………………………………………………….…….…..…………..15.5:1

干式净质量

KTA19-C600康明斯发动机（参考安装图207171）—kg(lb.)…………………..………….1693(3730)

KTA19-P600康明斯发动机（参考安装图3010154）—kg(lb.)…………………………….2570(5660)

湿式净质量

KTA19-C600康明斯发动机（参考安装图207171）—kg(lb.)………..………….………….1762(3880)

KTA19-P600康明斯发动机（参考安装图3010154）—kg(lb.)..…………………………….2724(6000)

质心至缸体前端的距离（仅康明斯发动机本身）—mm(in.)………………….……..………...…559 (22)

质心在曲轴中心线上方（仅康明斯发动机本身）—mm(in.)……………………..…..……....…..229(9.0)

运动零件相对于曲轴中心线的转动惯量（不包括飞轮）—kg·m2(lb.ft2)…....….……1.82(43.2)

发火顺序……………………………………………………..……………………..…..…1-5-3-6-2-4

康明斯发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…..1356(1000)

康明斯发动机绕转动轴心的颠覆惯量—kg·m2(lb.ft2)………………………..…….…...…...….79(1876)

 排气系统

最大允许排气背压—kPa(in.Hg)…………………...………………………………….……..10(3.0)

标准容许的排气管直径—mm(in.)………………………………………………….…..…..127(5.0)

进气系统

带重型空滤器允许的最大进气阻力

        干净滤芯—kPa(in.H2O)………….….………………………………..……....….….....3.74(15)

        脏滤芯—kPa(in. H2O)…………….………………………………………………....…6.23(25)

带重型空滤器允许的最小容尘能力—gm·l/s(gm/CFM)…………………………..….…...53(25)

冷却系统

冷却水容量

        仅康明斯发动机—L(U.S.quart)……………………………………………………..……………30(32)

        带散热器[适用环境温度为37.8℃（100°F）] —L(U.S.quart)………………...…....112(118)

康明斯发动机外部最大冷却水阻力—kPa(PSI)………………………………...…………..…..…....35(5.0)

康明斯发动机曲轴中心线上方冷却水的最大静压—m(ft.)……………………….…………….…18.3(60)

散热器最大空气阻力—kPa(in.H2O)…..………………………………………....……..…..0.12(0.5)

未沸腾冷却水@90°F(32℃)在热交换器内的最小流量—L/min(U.S. GPM)…..….………208(55)

未沸腾冷却水在热交换器进口处的最大压力—kPa(PSI)…………………………………689(100)

标准节温器温度调节范围—℃(°F)….…………………….………………..……..80-90(175-195)

最大冷却水压力（除压力盖外）—kPa(PSI)………………………………….…………...241(35)

压力盖允许的最小压力—kPa(PSI)…………………………………………….…………..….48(7)

顶部水箱允许的最高温度—℃(°F)...…………..……………………….………………...95(203)

顶部水箱推荐的最低温度—℃(°F)….……………………………………….…………...70(160)

允许的最小补水速率—L/min(U.S.GPM)……………………………………….….….……18.9(5)

允许的最大首次补水时间—min……………………………………………….….…...….....……5

允许的最小冷却水膨胀体积占系统容积%……………………..……………….…….……....….5

允许的最大排气时间—min………………………………………………………………………25

允许的最小冷却液水位降低容积—L(U.S.quart) ………………….……….……..………11(12)

（水位降低容积必须大于首次加水时未注满的容积，且不包括膨胀体积）

润滑系统

机油压力

        低怠速时—kPa(PSI)……………………………………………………...…….……….138(20)

        额定转速时—kPa(PSI)…………………………………………..………….….345-483(50-70)

额定转速时的机油流量—L/min(U.S.GPM)…..………………………..……….…..………151(40)

允许的最高机油温度—℃(°F)………………………………….…….……….…………121(250)

最大机油消耗量—L/h(U.S.quart/h)…………………………..…………………….…….0.31(0.33)

机油旁通滤清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..………………..…….2.6(0.7)

       可更换零件型—L(U.S.gal) …………………………………..…………………..…….11(2.9)

机油盘容量

  高位—L(U.S.gal)………………………………………………………....………..…….38(10)

  低位—L(U.S.gal)……………………………………………………………….……….32(8.5)

系统总容量（除旁通滤清器外）—L(U.S.gal)……………………….………...……..……47(12.5)

标准机油盘的倾斜角(选用件 OP4020)

 前俯角………………………………………………..…………………………...…..…..... 30°

 前仰角…………………………………………………..…………………….…..……....…30°

燃油系统

额定功率和转速时的最大燃油消耗量—kg/h(lb/h)…………………….…….…..……….101(222)

额定功率和转速时的最大供油量—kg/h(lb/hr)………………………...………….……...300(660)

至PT燃油泵允许的最大供油阻力

        滤清器在清洁状态时—kPa(in.Hg)…………………………….………….……...…...13.3 (4)

        滤清器在脏的状态时—kPa(in.Hg)……………………………………….….………...26.7(8)

允许的喷油器最大燃油回油阻

        带单向阀—kPa(in.Hg)…………………………………………………….……..….…22(6.5)

        不带单向阀—kPa(in.Hg)………………………………………………..….………....8.5(2.5)

允许的最小燃油箱通气能力—L/h（ft3/h）……….……...……………………….....…...425(15)

（在背压为8.4kPa（2.5in.Hg）或更低的背压时）

电气系统

推荐的电瓶最小容量（在-18℃（0°F））冷透状态或以上时—V………………….……….24

康明斯发动机不带负荷

       冷起动电流—CCA…………………………………..…………….…………………..…....900

       再次起动时电流容量（最小）………………..……….…………………….………...…..320

康明斯发动机带传动系统

       冷起动电流—CCA………..……………………………………….……………..…………900

       再次起动时电流容量（最小）………………………………………………………….....320

起动电路允许的最大电阻

带12V起动马达—Ω…………………………………………………………..…….…….…0.00075

带24V起动马达—Ω…………………………………………………………….....….…….…0.002

性能数据

怠速—r/min……………………………………………………………….……………….….…625

最高空载转速—r/min……………………………………………………………………….... 2450

最大超速能力—r/min……………………………………………………………………….....2625

最低启动温度时的脱离扭矩（无辅助装置）—N·m(lb.ft)…………………………....

最低启动温度时的起动扭矩（无辅助装置）—N·m(lb.ft)…………………..…..........556(410)

离合器接合时的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1085(800)

推荐的与液力变扭器和液力泵相匹配的最小失速转速—r/min……………………….……1800

曲轴止推轴承负荷极限

 最大间隙负荷—N(lb)……………………………………………………….…….6700(1500)

 最大连续负荷—N(lb)……………………………………………………...…….…3350(750)

曲轴前端处允许的最大输出功率—kW(HP)…………………………………….……….….

附件驱动处允许的最大输出功率—kW(HP)……………………………………….………..6（8）

自由声场声压级别

在15m（50ft）处和全负荷额定转速时（不包括进排气系统、冷却系统和驱动部件产生的噪声）

 右侧—dBA……………………………………………………………………………...…84.5

 左侧—dBA…………………………………………………………………………....…..84.5

 前端—dBA…………………………………………………………………………..…..….85

 后端—dBA…………………………………………………………………………………

最低冷起动温度（无辅助装置）—℃(°F).…………………………………….….………..4(40)

最低起动转速（无辅助装置）—r/min……….……………………..……………………...…..150





        所有的数据均是基于康明斯发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不包括交流发电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于SAE J1349标准规定的条件——海拔90m（300ft.），大气压力100kPa（29.61in.Hg），进气温度25℃（77°F），水蒸汽压力1.0kPa（0.30in.Hg），使用标准No.2号柴油或符合ASTM D2的柴油。数据随时可能更改，恕不另行通知。



康明斯发动机性能参数

额定工况

连续工况

最大

功率点

最大

扭矩点

最大

功率点

最大

扭矩点

康明斯发动机转速—r/min

2100

1500

1800

1500

输出总功率—kW(HP)

448(600)

351(471)

352(472)

298(400)

扭矩—N·m(lb.ft)

2034(1500)

2237(1650)

1867(1377)

1898(1400)

风扇消耗功率

散热器温度38℃(100°F)时的kW(HP)

散热器温度52℃(125°F)时的kW(HP)

16(21)

16(21)

7.1(9.5）

7.1(9.5）

10(14)

10(14)

7.1(9.5）

7.1(9.5）

燃油管路额定点压力—kPa(PSI)

1303(189)

827(120)

827(120)

648(94)

进气歧管压力—kPa(in.Hg)

160(47.6)

122(36.2)

121(36)

98(29)

平均有效压力—kPa(PSI)

1358(197)

1489(216)

1248(181)

1268(184)

活塞平均速度—m/s(ft/min)

11.1(2190)

7.9(1560)

9.6(1880)

7.9(1560)

摩擦功率—kW(HP)

74(99)

40(54)

55(74)

40(54)

进气流量—L/s(CFM)

696(1475)

428(906)

519(1100)

389(820)

排气流量(干式排气管)—L/s(CFM)

1770(3750)

1171(2480)

1322(2800)

1038(2200)

排气温度(干式排气管)—℃(°F)

493(920)

554(1030)

496(925)

538(1000)

对环境的散热量

干式排气管—kW(BTU/min)

70(3953)

52(2939)

53(2998)

45(2533)

对冷却液的散热量

干式排气管—kW(BTU/min)

266(15140)

178(10130)

195(11100)

149(8500)

康明斯发动机冷却水流量—L/s(U.S.GPM)

14(220)

10(160)

12(190)

10(160)

风扇冷却空气流量

散热器温度38℃(100°F)

时的L/s(CFM)

散热器温度52℃(125°F)

时的L/s(CFM)

16473

(34900)

15293

(32400)

12130

(25700)

10856

(23000)

13830

(29300)

12461

(26400)

12130

(25700)

10856

(23000)

所有的数据是基于康明斯发动机带燃油泵、水泵、机油泵、空滤器和消声器时获得的，而不包括交流发电机空压机、风扇、其它选用设备和被驱动的部件。

功率、扭矩和比油耗曲线是基于SEA J1349 标准规定的条件—海拔90m，大气压力100kPa，进气温度25°C,水蒸汽压力1.0 kPa，使用NO.2柴油。适用于海拔高度2600m以下不需对供油量进行调整。当海拔高度超过2600m时，每升高300m时，供油量下调4%。

最大额定功率kW(BHP)：470(630) @1800r/min

持续额定功率kW(BHP)：447(600) @1800r/min

整机数据

型式…………………………………………………………..………….….….四冲程、直列、六缸

进气方式………………………………………………………..…………..….废气涡轮增压，中冷

缸径—mm(in.)×冲程—mm(in.)…………………………..…….…....….…159×159（6.25×6.25）

排量—L(in3)……………………………………………………..…..……….….…….…..18.9(1150)

压缩比…………………………………………………………………….…….…..…………..13.8:1

干式净质量

KTA19-C600康明斯发动机（参考安装图207171）—kg(lb.)…………………..………….1693(3730)

KTA19-P600康明斯发动机（参考安装图3010154）—kg(lb.)…………………………….2615(5760)

湿式净质量

KTA19-C600康明斯发动机（参考安装图207171）—kg(lb.)………..………….………….1762(3880)

KTA19-P600康明斯发动机（参考安装图3010154）—kg(lb.)..…………………………….2769(6100)

质心至缸体前端的距离（仅康明斯发动机本身）—mm(in.)………………….……..……. ...…572 (22.5)

质心在曲轴中心线上方（仅康明斯发动机本身）—mm(in.)……………………..…..……....…..239(9.4)

运动零件相对于曲轴中心线的转动惯量（不包括飞轮）—kg·m2(lb.ft2)…....….……1.82(43.2)

发火顺序……………………………………………………..……………………..…..…1-5-3-6-2-4

康明斯发动机悬置安装

在缸体后端面处的最大允许弯矩—N·m(lb.ft)……………………………..……..…..1356(1000)

康明斯发动机绕转动轴心的颠覆惯量—kg·m2(lb.ft2)………………………..…….…...…...….79(1876)

 排气系统

最大允许排气背压—kPa(in.Hg)…………………...………………………………….……..10(3.0)

标准容许的排气管直径—mm(in.)………………………………………………….…..…..127(5.0)

进气系统

带重型空滤器允许的最大进气阻力

        干净滤芯—kPa(in.H2O)………….….………………………………..……....….….....3.74(15)

        脏滤芯—kPa(in. H2O)…………….………………………………………………....…6.23(25)

带重型空滤器允许的最小容尘能力—gm·l/s(gm/CFM)…………………………..….…...53(25)

冷却系统

冷却水容量

        仅康明斯发动机—L(U.S.quart)……………………………………………………..……………30(32)

        带散热器[适用环境温度为37.8℃（100°F）] —L(U.S.quart)………………...…....112(118)

康明斯发动机外部最大冷却水阻力—kPa(PSI)………………………………...…………..…..…....35(5.0)

康明斯发动机曲轴中心线上方冷却水的最大静压—m(ft.)……………………….…………….…18.3(60)

散热器最大空气阻力—kPa(in.H2O)…..………………………………………....……..…..0.12(0.5)

未沸腾冷却水@90°F(32℃)在热交换器内的最小流量—L/min(U.S. GPM)…..….………208(55)

未沸腾冷却水在热交换器进口处的最大压力—kPa(PSI)…………………………………689(100)

标准节温器温度调节范围—℃(°F)….…………………….………………..……..82-93(180-200)

最大冷却水压力（除压力盖外）—kPa(PSI)………………………………….…………...241(35)

压力盖允许的最小压力—kPa(PSI)…………………………………………….…………..….50(7)

顶部水箱允许的最高温度—℃(°F)...…………..……………………….………………..100(212)

顶部水箱推荐的最低温度—℃(°F)….……………………………………….…………...71(160)

允许的最小补水速率—L/min(U.S.GPM)……………………………………….….….……18.9(5)

允许的最大首次补水时间—min……………………………………………….….…...….....……5

允许的最小冷却水膨胀体积占系统容积%……………………..……………….…….……....….5

允许的最大排气时间—min………………………………………………………………………25

允许的最小冷却液水位降低容积—L(U.S.quart) ………………….……….……..……12.3(13)

（水位降低容积必须大于首次加水时未注满的容积，且不包括膨胀体积）

润滑系统

机油压力

        低怠速时—kPa(PSI)……………………………………………………...…….……….138(20)

        额定转速时—kPa(PSI)…………………………………………..………….….310-483(45-70)

额定转速时的机油流量—L/min(U.S.GPM)…..………………………..……….…..………132(35)

允许的最高机油温度—℃(°F)………………………………….…….……….…………121(250)

最大机油消耗量—L/h(U.S.quart/h)…………………………..…………………….…….0.31(0.33)

机油旁通滤清器容量

       螺旋筒型—L(U.S.gal)…………………………………………..………………..…….2.6(0.7)

       可更换零件型—L(U.S.gal) …………………………………..…………………..…….11(2.9)

机油盘容量

  高位—L(U.S.gal)………………………………………………………....………..…….38(10)

  低位—L(U.S.gal)……………………………………………………………….……….32(8.5)

系统总容量（除旁通滤清器外）—L(U.S.gal)……………………….………...……..……47(12.5)

标准机油盘的倾斜角(选用件 OP4019 CE)

 前俯角………………………………………………..…………………………...…..…..... 30°

 前仰角…………………………………………………..…………………….…..……....…30°

燃油系统

额定功率和转速时的最大燃油消耗量—kg/h(lb/h)…………………….…….…..………. 99(217)

额定功率和转速时的最大供油量—kg/h(lb/hr)………………………...………….……...167(367)

至PT燃油泵允许的最大供油阻力

        滤清器在清洁状态时—kPa(in.Hg)…………………………….………….……...…...13.3 (4)

        滤清器在脏的状态时—kPa(in.Hg)……………………………………….….………...26.7(8)

允许的喷油器最大燃油回油阻

        带单向阀—kPa(in.Hg)…………………………………………………….……..….…22(6.5)

        不带单向阀—kPa(in.Hg)………………………………………………..….………....8.5(2.5)

允许的最小燃油箱通气能力—L/h（ft3/h）……….……...……………………….....…...425(15)

（在背压为8.4kPa（2.5in.Hg）或更低的背压时）

最高燃油入口温度°F（°C）…………………………..…………….………………….160(71)

电气系统

推荐的电瓶最小容量（在-18℃（0°F））冷透状态或以上时—V………………….……….24

康明斯发动机不带负荷

       冷起动电流—CCA…………………………………..…………….…………………..…....900

       再次起动时电流容量（最小）………………..……….…………………….………...…..320

康明斯发动机带传动系统

       冷起动电流—CCA………..……………………………………….……………..…………900

       再次起动时电流容量（最小）………………………………………………………….....320

起动电路允许的最大压降@100Vm……………………………………………..…….…….…0.2



性能数据

怠速—r/min……………………………………………………………….……………….….…725

最高空载转速—r/min……………………………………………………………………….... 2100

最大超速能力—r/min……………………………………………………………………….....2625

最低启动温度时的脱离扭矩（无辅助装置）—N·m(lb.ft)…………………………....

最低启动温度时的起动扭矩（无辅助装置）—N·m(lb.ft)…………………..…..........556(410)

离合器接合时的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1207(890)

推荐的与液力变扭器和液力泵相匹配的最小失速转速—r/min……………………….……1600

曲轴止推轴承负荷极限

 最大间隙负荷—N(lb)……………………………………………………….…….6700(1500)

 最大连续负荷—N(lb)……………………………………………………...…….…3350(750)

最低冷起动温度（无辅助装置）—℃(°F).…………………………………….….……….-3 (27)

最低起动转速（无辅助装置）—r/min……….……………………..……………………...…..150

        所有的数据均是基于康明斯发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不包括交流发电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于SAE J1349标准规定的条件——海拔90m（300ft.），大气压力100kPa（29.61in.Hg），进气温度25℃（77°F），水蒸汽压力1.0kPa（0.30in.Hg），使用标准No.2号柴油或符合ASTM D2的柴油。数据随时可能更改，恕不另行通知。

康明斯发动机性能参数

额定工况

连续工况

最大功率点

最大扭矩点

最大功率点

最大扭矩点

康明斯发动机转速—r/min

1800

1400

1800

1400

输出总功率—kW(HP)

470(630)

395(530)

447(600)

378(506)

扭矩—N·m(lb.ft)

2492(1838)

2698(1990)

2374(1751)

2576(1900)

燃油管路额定点压力—kPa(PSI)

1075(156)

827(120)

999(145)

进气歧管压力—kPa(in.Hg)

189(56)

162(48)

180(53)

平均有效压力—kPa(PSI)

1661(241)

1799(261)

1582(230)

活塞平均速度—m/s(ft/min)

9.5(1875)

7.4(1460)

9.5(1875)

摩擦功率—kW(HP)

55(74)

36(48)

55(74)

进气流量—L/s(CFM)

677(1434)

492(1044)

655(1389)

排气流量(干式排气管)—L/s(CFM)

1484(3144)

1081(2291)

1435(3040)

排气温度(干式排气管)—℃(°F)

460(860)

552(992)

458(856)

对环境的散热量 干式排气管—kW(BTU/min)

23.7(1351)

38.5(2169)

21.7(1229)

对冷却液的散热量 干式排气管kW(BTU/min)

232(13210)

192(10920)

222(12626)

康明斯发动机冷却水流量—L/s(U.S.GPM)

12.6(200)

9.7(154)

12.6(200)

免费热线
400-100-8969   15088860848
机组销售
0574-26871589  15267810868
配件销售
0574-26886646  15706865167
维修热线
0574-26871569  18658287286
手机端
微信公众号
X
在线客服
配件咨询
技术支持
