卡特彼勒柴油发电机CAT故障维修诊断

㈠蓄电池没有接上或无电：检查蓄电池连接和输出电压。

㈡交流发电机不充电：检查发电机驱动皮带，接线和发电机调压器。

㈢起动线路问题：检查到起动电磁阀的起动线路。

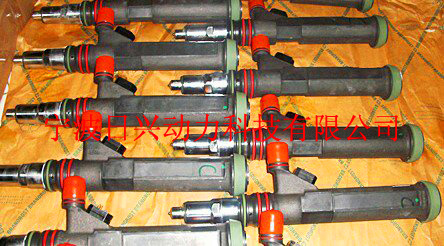

㈣单体泵故障：检查各缸的排气温度，若某一缸的温度异常，往往说明单体泵有问题。

㈤起动电磁阀故障：检查起动电磁阀是否工作。

㈥起动电机故障：检查起动电机。

㈦油路故障：检查油阀是否打开或油路有空气。

㈧起动按钮没有复位：复位。

㈨急停长或阻断器没有复位：

㈩正时传感器问题：检查正时传感器脉冲输出，必要时更换新的。

(＋一)测速探头损坏或脏污：清洗或更换。

(＋二)适配器阀芯损坏：更换闷阀芯。

(＋三)燃油压力不足：检查输油泵压力和燃油箱油位。检查油路是否堵塞。

(＋四)调速执行器无电压信号：检查从组件到执行器的导线是否有断开或短路和接地处。检测调速器“十”端(TB11-1)和“一”端(TB11-2)之间的电阻，应为 30～36Ω。(组件给执行器提供 30～60mA的控制电流。)



(十五)柴油机无脉冲信号：脉冲电压应为 2VAC。

2发动机着火不良或工作粗暴

㈠燃油压力太低：检查燃油歧管油压，在满负荷是应＞ 276Kpa，如果油压低于 276KPa，更换机油滤清器，如果油压仍然太低，检查输油泵及其旁通阀，并检查燃油压力调节阀。

㈡燃油系统有空气：检查输油泵的吸油管道，有无空气进入。

㈢燃油岐管到气缸盖的油管漏油：检查燃油歧管到气缸盖的油管，必要时更换新的。

㈣单体泵故障：检查各缸的排气温度，若某一缸的温度，异常，往往说明单体泵有问题。

㈤气门间隙不正确：检查和调整气门间隙。

㈥喷油正时不对：检查和调整喷油正时。

㈦柴油的雾点不对：询问使用的柴油情况，如果使用的柴油雾点高于环境温度，则放掉燃油箱，燃油管和燃油歧管的燃油，更换燃油滤清器，在燃油箱中装入干净的雾点低于环境温度的合格柴油，用手油泵给系统注油并赶走空气。

3低速时发动机失速

㈠燃油压力太低：检查燃油岐管油压，在满负荷是应＞ 276Kpa，如果油压低于 276Kpa，更换燃油滤清器，如果油压仍然太低，检查输油泵及其旁通阀，并检查燃油压力调节阀。

㈡低怠速转速太低：调节调速器低怠速设定至规范值。

㈢发动机附件故障：检查发动机附件，必要时修理或更换。

㈣单体泵故障：检查各缸的排气温度，卡特彼勒柴油发电机CAT|卡特柴油发电机CAT维修|卡特彼勒柴油发电机CAT故障维修资料|卡特彼勒柴油发电机CAT故障维修技术|卡特彼勒柴油发电机CAT维修服务商若某一缸的温度异常，往往说明单体泵有问题。



4功率不足

㈠单体泵故障：检查各缸的排气温度，若某一缸的温度异常，往往说明单体泵有问题。

㈡燃油压力太低：检查燃油歧管油压，在满负荷是应＞276KPa，如果油压低于 276KPa，更换燃油滤清器，如果油压仍然太低，检查输油泵及其旁通阀，并检查燃油压力调节阀。

㈢柴油质量差，柴油中有水或柴油粘度太低：询问发动机使用柴油情况和水分，沉淀物的情况，如果柴油质量差，则放掉燃油箱、燃油管和燃油歧管内的燃油，更换燃油滤清器，在燃油箱中装入干净的合格柴油，用手油泵给系统注油并赶走空气。

㈣燃油温度太高：检查输油泵吸油口的柴油温度。(＜60℃㈤进气管漏气：检查进气管压力，太低则检查空气滤清器，进气管有无漏气。

㈥燃油设置不正确：调整最大燃油设置至规范值。

㈦气门间隙不正确：检查和调整气门间隙。

㈧喷油正时不对：检查和调整喷油正时。

㈨中冷器气路或水路受堵：测量进气压力，和规范值比较。

㈩增压器效率低：检查增压器的积炭和间隙。

5振动太历害

㈠减振器螺钉松动：检查减振器螺钉并拧紧。

㈡减振器损坏：更换减振器。

㈢发动机支撑松动：拧紧发动机固定螺栓。

㈣发动机着火不良或工作粗暴：参考故障 2＃。

㈤发动机平衡齿轮正时不正确：拆下来重新安装。

6燃烧噪声高

㈠柴油质量差，柴油中有水或柴油粘度太低：询问发动机用柴油情况和水分、沉淀物的情况，如果柴油质量差，则放掉燃油箱，燃油管和歧管内的燃油，更换燃油滤清器，在燃油箱中装入干净的合格柴油，用手油泵给系统注油并赶走空气。

㈡单体泵故障：检查各缸的排气温度，若某一缸的温度异常，往往说明单体泵有问题。

㈢喷油正时不正确：检查和调整喷油正时。

7配气机构有卡嗒声

㈠气门弹簧，锁瓣损坏或气门挺杆损坏或磨损：检查配气机构，必要时更换新的零件，损坏的锁瓣能引起气门陷入气缸内，导致更多的损坏。

㈡润滑不足：检查气门室里的润滑情况，当发动机高速运转时，机油应大量流入，而低速时则也应有少量机油流入。不然，应检查机油通道是否干净(尤其是通往气缸盖的机油道)

㈢气门间隙太大：检查和调整气门间隙。

㈣气门损坏：检查气门，必要时更换气门。

8冷却液系统有机油

㈠机油冷却器芯有毛病：拆下机油冷却器，对机油冷却器芯进行压力检查，检查有无渗漏，某些渗漏视尺寸大小和部位可以修复，必要时更换新的机油冷却器芯。

㈡气缸盖垫片或水封损坏：检查气缸套法兰凸出部分，在隔板内装上新的气缸盖垫片及新的水封，按照规范要求拧紧气缸盖固定螺栓。



9发动机内有机械敲击声

㈠连杆轴瓦损坏：检查连杆轴瓦和连杆轴颈，必要时更换新的轴瓦。

㈡齿轮损坏：检查，必要时更换上新零件。

㈢曲轴损坏：修复或磨小一号曲轴、或更换曲轴。

㈣辅助设备出问题：修复或更换新的部件。

10燃油消耗太大

㈠燃油系统漏油：拧紧或更换漏油点的零件。

㈡燃油燃烧粗暴：燃油质量差或燃油中有水，燃油系统中有空气，详细参见顶目 2。

㈢单体泵故障：检查各缸的排气温度，若某一缸的温度异常，往往说明单体泵有问题。

㈣喷油正时不正确：检查和调整喷油正时。

11配气机构噪声大

㈠润滑不足：检查气门室里的润滑情况，当发动机高速运转时机油应大量流入，而低速时则也应有少量机油流入。不然，应检查机油通道是否干净(尤其是通往气缸盖的机油道)

㈡气门桥或摇臂的接触工作面磨损：如果磨损太大，应换上新的气门桥或摇臂，并调整气门间隙。

㈢气门杆端磨损：如果磨损太大，应更换新的气门，并调整气门间隙。

㈣气门推杆磨损：如果磨损太大，应更换新的推杆，并调整气门间隙。

㈤气门挺柱损坏或磨损：如果磨损太大，应更换新的挺柱，并检查凸轮是否磨损，检查气门能否自由移动或气门杆是否弯曲，换机油并清洗发动机，调整气门间隙。

㈥凸轮轴的凸轮磨损：如果磨损太大，应更换新的凸轮轴，并换上新的气门挺柱，检查气门能否自由移动或气门杆是否弯曲，换机油并清洗发动机，调整气门间隙。

12机油中有冷却液

㈠机油冷却器芯有毛病：排空脏的机油，拆下机油冷却器，对机油冷却器芯进行压力检查，检查有无渗漏，某些渗漏视尺寸大小和部位可以修复，必要时更换新的机油冷却器芯。

㈡气缸盖垫片或水封损坏：检查气缸套法兰凸出部分，在隔板内装上新的气缸盖垫片及新的水封，按照规范要求拧紧气缸盖固定螺栓。

㈢气缸套密封件损坏：更换气缸套密封件。

㈣气缸盖有裂缝：视裂缝大小予以修复或更换。

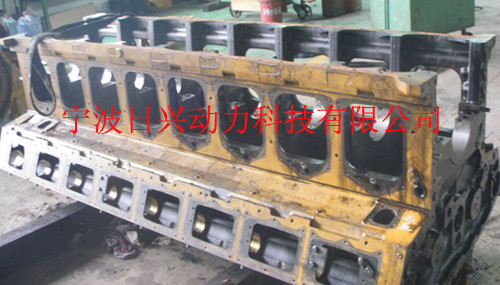

㈤机体有裂缝：视裂缝大小予以修复或更换。

13冒黑烟或灰烟太多

㈠燃烧时空气不足：检查进气歧管压力，需要时更换空气滤芯，拧紧或修理进气泄漏处。

㈡进气温度太高：检查进气温度，必要时检查中冷器芯，并进行清洗。

㈢单体泵故障：检查各缸的排气温度，如果某一缸的温度太高，往往说明该单体泵喷油太多。㈣喷油正时不对：检查和调整喷油正时。

㈤负荷过大：减小负载或再并上一台车。

㈥燃油质量差：更换燃油。

㈦发动机温度太低：

14冒白烟或蓝烟太多

㈠发动机内机油量太多：排出多余的机油。

㈡发动机着火不良或工作粗暴：参见顶目 2。

㈢喷油正时不对：检查和调整喷油正时。

㈣气门导管磨损：检查气门导管间隙，更换气门导管，必要时修理气缸盖

㈤活塞环磨损：检查，必要时更换新的活塞环。

㈥涡轮增压器油封损坏：检查进气歧管内是否有机油，必要时修理增压器。

15发动机机油压力低

㈠机油滤清器芯或油冷却器芯受堵：检查机油滤清器旁通阀弹簧是否

太软或损坏，检查机油滤清器内有无碎屑，从而判断机油冷却器内有无碎屑，需要时更换滤芯或冷却器芯，排空脏的机油，注入适量的干净机油。

㈡润滑油内有燃油：检查单体泵的三个油封，必要时换上新的零件。

㈢摇臂轴和摇臂之间的间隙太大：检查气门室内的润滑情况，必要时换上新的零件。

㈣机油泵吸油管受堵：修理或更换吸油管。

㈤机油泵卸压阀常开：清洗机油泵卸压阀及壳体，必要时换上新的零件。

㈥机油泵问题：修理或更换机油泵。

㈦曲轴和主轴承间隙太大：根据 S.O.S.报告中的金属含量，判断轴承的磨损情况，必要时检查各轴承，按需要予以更换。

㈧凸轮轴和凸轮轴轴承之间的间隙太大：根据 S.O.S.报告中的金属含量，判断轴承的磨损情况，必要时检查各轴承，按需要予以更换。

㈨机油压力表问题：用专用工具检查机油压力，需要时换上新的机油压力表。

㈩机油压力传感器损坏：更换。

16发动机机油消耗太多

㈠发动机机油太多：排出多余的机油。

㈡漏油：拧紧或修理漏油处，检查曲轴箱通风器是否受堵。

㈢机油温度太高：检查机油冷却器芯是否受堵，参见顶目 15。

㈣气门室内有很多机油：装配时必须保证定位销装在摇臂轴的左螺孔内。

㈤气门导管磨损：检查气门导管间隙，更换气门导管，必要时修理气缸盖。

㈥活塞环磨损：检查，必要时换上新的活塞环。

㈦涡轮增压器油封损坏：检查进气歧管内是否有机油，必要时修理增压器。

17冷却水温度过高

㈠冷却水液面低：检查水管，散热器盖或卸压阀，对外部漏水处进行修复，检查水泵周围是否漏水。根据 S.O.S.报告，判断冷却水是否有内部泄漏，参见顶目 22，对内部漏水进行修理。

㈡散热器外气流受阻：检查散热片是否有污物堵住，是否弯曲变形或损坏。

㈢检查能影响空气流过散热器的各种因数：检查风扇叶片损坏或装反，检查风扇防护板的意识或损坏，检查风扇遮板位置和损坏。

㈣风扇转速太慢：检查影响风扇转速的各种因数，如检查发动机高怠速转速是否太低，风扇皮带是否松动。

㈤冷却系统的压力不足：检查散热器内的密封垫，检查卸压阀的密封垫，必要时换上新的垫片。

㈥冷却系统有空气，燃气和蒸汽：检查冷却系统中的空气和燃气，如果不断地冒出很多气泡，应检查水泵进水口一侧是否有泄漏，气缸盖垫有无裂缝或缺陷。

㈦水套或热交换器内结垢：对冷却系统进行清洗。

㈧冷却水流量不足：检查水温调节器是否堵塞，测量它的开启量。检查水泵叶轮是否松动或损坏，需要时拧紧或换上新的零件。检查散热器是否有内部堵塞。

㈨进气管口气温高或受阻：检查空气的进气系统，卡特彼勒柴油发电机CAT|卡特柴油发电机CAT维修|卡特彼勒柴油发电机CAT故障维修资料|卡特彼勒柴油发电机CAT故障维修技术|卡特彼勒柴油发电机CAT维修服务商检查室内的进气管是否有泄漏。测量进气压力损失和进气温度，必要时应检查空气滤清器是否受堵，中冷器芯是否受堵，通往发动机的进气管是否太长。检查涡轮增压器是否有损坏或有积炭，必要时修理。

18发电机充电电压太高

㈠交流发电机或发电机调压器上的接头松驰：拧紧发电机或发电机调压器上的所有接头。

㈡交流发电机的调压器需要调整或有问题：调整交流发电机的调压器，必要时更换调压器。

19发电有噪声

㈠交流发电机传动皮带太松：检查皮带的磨损和内表面有无皲裂，必要时换上新的皮带(整套)，调整皮带张紧程度。

㈡交流发电机的传动皮带轮松动：检查皮带轮键槽是否磨损，必要时换上新的皮带轮，按规范要求拧紧皮带轮螺母。

㈢发电机皮带和皮带轮不对中：进行调整，使皮带和皮带轮的对中良好。㈣发电机的轴承磨损：检查发电机轴承，必要时更换轴承。

20-排气温度过高

㈠进气系统漏气：检查进气歧管内的进气压力，检查空气滤清器是否堵塞，对漏气处进行修理。

㈡排气系统漏气：找到漏气处进行修理。

㈢进排气有阻力：检查进气压力损失和排气背压，参见顶目 17。

㈣喷油正时不对：检查和调整喷油正时。

㈤调速器或燃油设置不对：检查和调整燃油或调速器的设置。

21发动机运行不稳

㈠AC组件问题：重新更改控制电阻。

㈡交流转换器(燃油速度控制器。脉宽板)：更换。

㈢油路中有空气：排掉空气。

㈣正时传感器问题：检查输出脉冲，必要时更换。

㈤燃油适配器：更换。

㈥输油泵间隙过大：更换。

㈦单体泵问题：效对，必要时更换新的。

㈧ECM故障：刷新，必要时更换新的。

㈨信号干扰：排除干扰。

㈩频率电位计污脏：清洗。

(＋一)温度传感器问题：检查更换。

(十二)个别缸压缩比不够或频繁断缸：

(十三)开机时动用电焊：

22自动停机

㈠呼吸口堵塞：清洗。

23柴油机转速无规律变化

㈠控制线路时通时断：检查控制线路排除故障点。

㈡交流组件故障：

㈢电流转换器故障：

24发动机机油内有燃油

㈠单体泵二道Ｏ型密圈损坏：更换新的Ｏ型圈。

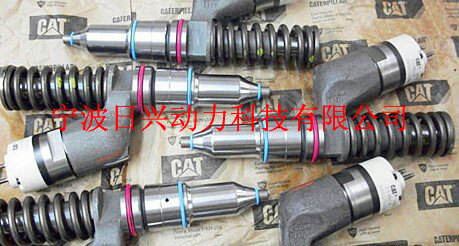

㈡喷油头故障：检查效验，必要时更换新的喷油头。
