柴油机活塞和活塞环的装配方法与中间压缩环与活塞环槽之间的间隙、帕金斯卡特彼勒320d发动机多少钱道依茨单体泵济南沃尔沃柴油机机油泵配件专卖店,

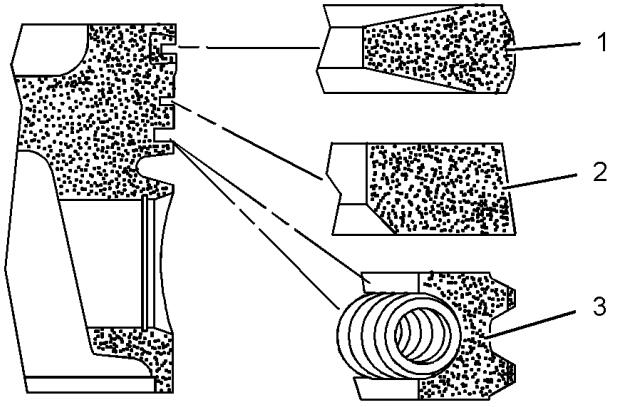

(1) 上压缩环
上压缩环的形状 .................. 楔形,圆柱形端面
上压缩环的宽度 ...................................... 锥形
环开口间隙 ............................ 0.30 至 0.45 mm(0.0118 至 0.0177 in)
注: 安装新的上压缩环时一定要确认 “TOP” 字样朝向活塞的顶部。 涡轮增压式发动机的新活塞头环有黄色的识别标记,当上活塞环安装到竖直的活塞上时,该标记必须在环开口间隙的左侧。
(2) 中间压缩环
中间压缩环的形状 .................. 底部边缘内侧带倒角,锥形端面
中间压缩环的宽度 .............. 2.470 至 2.495 mm(0.0972 至 0.0982 in)
中间压缩环与活塞环槽之间的间隙 ...... 0.065 至 0.110 mm (0.0026 至 0.0043 in)
环开口间隙 ............................ 0.65 至 0.85 mm(0.0256 至 0.0335 in)
注: 安装新的中间压缩环时必须确认字母 “TOP” 朝向活塞的顶部。 涡轮增压式发动机的新活塞中间环有蓝色的识别标记,当中间活塞环安装到竖直的活塞上时,该标记必须在环开口间隙的左侧。
(3) 控油环
控油环的形状 .............. 弹簧承载的两件式圆圈
机油控制环的宽度 .................. 2.97 至 2.99 mm(0.1169 至 0.1177 in)
环开口间隙 ............................ 0.30 至 0.55 mm(0.0118 至 0.0216 in)
注: 用一个销将机油控制环弹簧两端固定到位。 机油控制环的弹簧端必须与油环开口间隙相对安装。
注: 必须保证活塞环开口端隙彼此之间间隔 120 度。活塞
注: 活塞冠部的箭头标记必须朝向发动机前部。
活塞高于缸体的高度 .................... 0.41 至 0.55 mm(0.01614 至 0.02165 in)
活塞上环槽的宽度 ........................................ 锥形
活塞二道环槽的宽度 .................... 2.56 至 2.58 mm(0.1008 至 0.1016 in)
活塞三道环槽的宽度 .................... 3.02 至 3.04 mm(0.1189 至 0.1197 in)
活塞销
新活塞销直径 ................ 39.694 至 39.700 mm(1.5628 至 1.5630 in)
活塞销孔的直径 ............. 39.703 至 39.709 mm(1.5631 至 1.5633 in)
