齿轮系

(1) 燃油喷油泵驱动齿轮
将螺母拧紧至以下扭矩。 ........ 24 N·m (18 lb ft)松开喷油泵轴上的锁。
将螺母上紧到以下扭矩。 ...................................... 90 N·m (66 lb ft)
齿数 .......................................................... 68
注: 有关喷油泵轴的锁紧扭矩,请参阅《技术规格模块》, “喷油泵”。
(2) 凸轮轴齿轮
将凸轮轴齿轮的螺栓拧紧至下述扭矩。 .. 95 N·m(70 lb ft)
齿数 .......................................................... 68
(3) 惰轮和轮毂
将惰轮的螺栓拧紧至下述扭矩。 ........... 44 N·m(33 lb ft)
惰轮和分离式轴承组件的宽度 .. 30.164 至 30.135 mm (1.1876 至 1.1864 in)
带法兰的惰轮轴承的内径 .. 50.797 至 50.818 mm(1.9999 至 2.0007 in)
惰轮毂的外径 ................ 50.716 至 50.737 mm(1.9967 至 1.9975 in)
轮毂上惰轮轴承的间隙 ......... 0.06 至 0.102 mm(0.0024 至 0.0040 in)
惰轮轴向间隙 ...................... 0.10 至 0.205 mm(0.0039 至 0.0081 in)
最大容许轴向间隙 .............. 0.38 mm (0.015 in)
带滚柱轴承的惰轮的轴向间隙 .. 0.10 至 0.75 mm(0.0039 至 0.0295 in)
齿数 .......................................................... 73

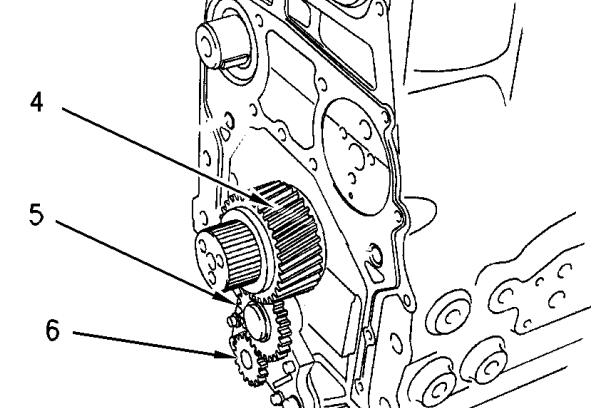

机油泵的齿轮系
(4) 曲轴齿轮
曲轴齿轮的孔径 ................. 51.00 至 51.03 mm(2.0079 至 2.0091 in)
曲轴毂的外径 ................ 51.021 至 51.002 mm(2.0087 至 2.0079 in)
曲轴上齿轮的间隙 .......... −0.020 至 +0.020 mm(−0.0008 至 +0.0008 in)
齿数 .......................................................... 34
(5) 机油泵惰轮
机油泵惰轮轴承内径 ...... 16.012 至 16.038 mm(0.6304 至 0.6314 in)
机油泵惰轮轴外径 .......... 15.966 至 15.984 mm(0.6286 至 0.6293 in)
轴上的机油泵惰轮轴承的间隙 ...... 0.028 至 0.072 mm (0.0011 至 0.0028 in)
机油泵惰轮的轴向间隙 ....... 0.050 至 0.275 mm(0.0019 至 0.0108 in)
(6) 机油泵齿轮
机油泵齿轮的齿数 ...................................... 17
齿隙值
惰轮 (5) 与机油泵驱动齿轮 (6) 之间的齿隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
机油泵惰轮 (5) 与曲轴齿轮 (4) 之间的齿隙 ......... 0.08 至 0.23 mm (0.0031 至 0.0091 in)
惰轮 (3) 与曲轴齿轮 (4) 之间的齿隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
凸轮轴齿轮 (2) 与惰轮 (3) 之间的齿隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
喷油泵齿轮 (1) 与惰轮 (3) 之间的齿隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
水泵齿轮(未显示)与喷油泵齿轮 (1) 之间的齿隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
动力输出装置(如果配置)与惰轮 (3) 之间的齿隙 ........ 0.05 至 0.250 mm (0.0020 至 0.0098 in)
