燃油滤清器底座-拆卸步骤
注意
在产品的检查、维护、测试、调整和维修过程中,必须小心确保液体被控制。在打开任何隔室或拆卸任何含有液体的部件之前,应准备好用合适的容器收集液体。

1.  将燃油供应转到 “OFF” 位置.

2.  将适当的容器放在燃油滤清器底座下方,以便从燃油滤清器总成(10)和(12)中排放燃油。
3.  拆下塞子(9)和(11)。让燃油排放。
4.  从燃油温度传感器(2)上断开线束总成(1)。
注意:为了断开线束总成,将锁舌滑入解锁位置。
5.  断开软管总成(3)。断开软管总成(5)。断开软管组件(7)和(8)。塞住打开的软管组件。
6.  使用带1/2“方头驱动的适当工具拆下燃油滤清器总成(10)和(12)。拆下O形密封圈。拆下燃油滤清器滤芯。有关更多信息,请参阅操作和保养手册“燃油滤清器-更换”。
7.  拆下螺栓(4)。拆下燃油滤清器底座(6)。

拆解步骤
开始:
a.  拆下燃油滤清器底座。参阅拆解和组装,“燃油滤清器底座-拆卸”.
注意保持所有零件清洁无污染.污染可能导致快速磨损和缩短零部件寿命.

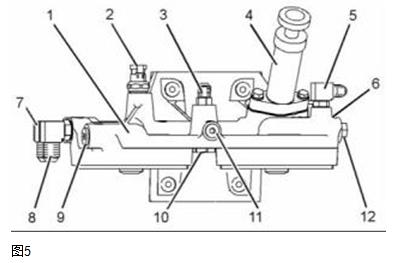

1.  从燃油滤清器底座总成(1)上拆下燃油充油泵(4)。请参阅拆解和组装,“燃油充油泵-拆卸和安装”。
2.  从燃油滤清器底座总成(1)上拆下燃油温度传感器(2)。请参阅拆解和组装,“燃油温度传感器-拆卸和安装”。
3.  从燃油滤清器底座总成(1)上拆下燃油旁通阀(6)。从燃油旁通阀上拆下O形密封圈。
4.  从燃油滤清器底座总成(1)上拆下燃油单向阀(10)。从燃油单向阀上拆下O形密封圈。
5.  从燃油滤清器底座总成(1)上拆下接头(3)、(5)、(7)和(8)。从接头上拆下O形密封圈。
6.  从燃油滤清器底座总成(1)上拆下塞子(9)、(11)和(12)。从塞子上拆下O形密封圈。
燃油滤清器底座-组装步骤

1.  确保滤清器底座清洁没有损坏。如有必要,更换滤清器底座。
2.  将新的O形密封圈安装到塞(9)、(11)和(12)上。将塞子安装到燃油滤清器底座总成(1)上。将塞(9)拧紧至41 N•m(30 lb ft)的扭矩。将塞子(11)和(12)拧紧至15 N•m(11 lb ft)的扭矩。
3.  将新的O形密封圈安装到接头(3)、(5)、(7)和(8)上。安装燃油滤清器底座总成(1)的连接。将接头(3)、(5)和(7)拧紧至15 N•m(11 lb ft)的扭矩。将接头(8)拧紧至41 N•m(30 lb ft)。
注意:确保连接方向正确.
4.  安装新的 O形密封圈至燃油旁通阀 (6).安装燃油旁通阀至燃油滤清器底座总成(1). 拧紧燃油旁通阀 (6) 至扭矩 35 N•m (26 lb ft).
5.  将新的O形密封圈安装到燃油单向阀(10)上。将燃油单向阀安装到燃油滤清器底座总成(1)中。将燃油单向阀拧紧至35 N•m(26 lb ft)的扭矩。
6.  安装燃油温度传感器 (2) 至燃油滤清器底座总成(1). 参阅拆解和组装,“燃油温度传感器-拆卸和安装”。
7.  冉庄燃油充注泵 (4) 至燃油滤清器底座总成(1). 参考拆解和组装,“燃油充注泵-拆卸和安装”。
结束:
a.  安装燃油滤清器底座。参阅拆解和组装,“燃油滤清器底座-安装”。
燃油滤清底座-安装步骤

1.  定位燃油滤清器底座(6)并安装螺栓(4)。将螺栓拧紧至47 N•m(35 lb ft)。
2.  将新的O形密封圈和新的燃油滤清器滤芯安装到燃油滤清器总成(10)和(12)上。使用带1/2“方头驱动的适当工具安装燃油滤清器总成。
将新的O形密封圈安装到塞(9)和(11)上。将塞子安装到燃油滤清器总成(10)和(12)上。
有关更多信息,请参阅操作和保养手册“燃油滤清器-更换”。
3.  连接软管组件(3)、(5)、(7)和(8)。
4.  将线束总成(1)连接到燃油温度传感器(2)上。将锁片滑入锁定位置。
5.  将燃油供应转到“打开”位置。
6.  排出系统中的空气。请参阅系统操作、测试和调整,“燃油系统-充油”。
