约翰迪尔柴油机机油压力中等偏低故障原因分析故障如何维修Deere拖拉机发动机配件

2022/5/27 14:35:19

约翰迪尔柴油机机油压力中等偏低故障原因分析故障如何维修Deere拖拉机发动机配件

重要事项：不要将探针强行插入连接器端子，否则会导致损坏。使用JT07328连接器适配器测试套件对连接器进行测量。这将确保不会发生端子损坏。

约翰迪尔机油压力传感器

•机油压力传感器是连接到主油道或机油冷却器的压力传感器。约翰迪尔机油压力输入电压随机油压力变化而变化。随着发动机机油压力升高，机油压力传感器输入电压升高。ECU监控机油压力，以便在机油压力低的情况下保护约翰迪尔发动机。有关机油压力传感器的更多信息，请参阅第03节第140组中的测量压力。

如果出现以下情况，将设置DTC SPN 100 FMI 18：

•ECU感测到机油压力低于ECU中的警告值设定点。警告值设定值取决于发动机转速。

如果设置了DTC SPN 100 FMI 18，将发生以下情况：

•具有发动机保护的ECU：

–将每分钟减额2%至最大减额20%。当机油压力增加到最小值设定点以上时，功率将每分钟增加2%，直到达到最大功率或再次超过最大值设定点。

–如果尽管进行了减额，但机油压力继续下降，当机油压力下降到ECU中的停机值设定点以下时，具有发动机停机保护的ECU将关闭约翰迪尔发动机。停机值设定点取决于发动机转速。

注意：所示减额程序适用于包含约翰迪尔发动机保护的OEM发动机应用。其他应用可能有类似的减额程序。有关应用减额程序，请参阅特定的约翰迪尔机器手册。

6级ECU-DTC SPN 100 FMI 18发动机机油压力中等偏低诊断程序

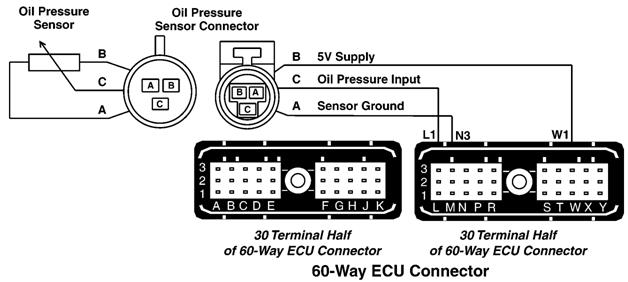

注意：在使用此诊断程序之前，对60路ECU接头和机油压力传感器接头进行初步检查，查看端子是否脏污、损坏或位置不良。

1 Oil Pressure Test

NOTE: For wiring and theory of operation information, see DTC SPN 100 FMI 18 ENGINE OIL PRESSURE MODERATELY LOW supporting information.

Under the conditions where DTC SPN 100 FMI 1 occurs, measure engine oil pressure. See CHECK ENGINE OIL PRESSURE in CTM100, Section 04, Group 150.

Oil pressure below specification:

Low oil pressure problem. See L3 - ENGINE OIL PRESSURE LOW in

CTM100, Section 04,

Group 150.

Oil pressure within specification:

Verify that oil pressure sensor 5 V supply, input, and ground circuits are OK.

If oil pressure sensor circuits are OK, replace oil pressure sensor and retest

– – –1/1
