沃尔沃柴油机输油泵
    沃尔沃柴油机输油泵的作用是保证喷油泵输送一定压力和足够数量的柴油。它不仅克服低压管路及柴油滤清器的阻力，还要维持一定的供油压力，以避免柴油中残存的微量空气的不良影响。输油泵的供油量可以达到发动机全负荷需要量的3-4倍，除了供喷油外，大部分柴油经喷油泵或柴油滤清器回油口上设置的溢流阀流回燃油箱。
沃尔沃柴油机输油泵的结构
    沃尔沃柴油机输油泵的结构形式很多，常见的有活塞式、转子式、滑片式、齿轮式。活塞式输油泵工作可靠，应用广泛。

    沃尔沃柴油机活塞式输油泵安装在喷油泵前侧面上，主要由机械泵总成和手油泵总成组成，其基本结构如图4 - 52所示。机械泵总成包括滚动部件(包括滚轮、滚轮销和滚轮体、滚轮弹簧)、顶杆、活塞、活塞弹簧等，由喷油泵凸轮轴上的偏心轮通过滚轮部件推动顶杆和活塞向下运动，活塞弹簧推动活塞回位，这样实现活塞的反复运动。在进油和出油侧分别装有止回阀，以控制进油口、出油口和活塞室的开闭。
沃尔沃柴油机输油泵的工作原理
    沃尔沃柴油机输油泵的工作原理如图4-53所示。

    (1)准备过程
    当沃尔沃柴油机喷油泵凸轮轴上的偏心轮推动顶杆和活塞下移时，下泵腔中的油压升高，进油阀关闭出油阀开启，同时上泵腔中容积增大，产生真空度，于是柴油自下泵腔经出油阀流入上泵腔。
    (2)进油和压油过程
    沃尔沃柴油机喷油泵凸轮轴上偏心轮的凸起部分转到上方时，活塞被弹簧推动上移，使活塞下方泵腔容积增大，油压降低，产生真空度，致使进油阀开启，柴油便从进油管接头经油道吸入活塞下泵腔。与此同时，活塞上方泵腔容积减小，油压增高，出油阀关闭，上泵腔中的柴油从出油管接头上的孔道被压出，最后被送入喷油泵。
    (3)沃尔沃柴油机供油量的自动调节
    如果柴油机负荷减小，输送燃油过剩很多，则会使输油泵出油口和上泵腔压力增加，至使在活塞背面的压力增大，当此压力和活塞弹簧弹力相平衡时，活塞停留在某一位置，不能回到上止点，这样活塞的有效行程减小，输油泵的供油量自动减小，即实现厂输油量和输油压力的自动调节。
    (4)沃尔沃柴油机手油泵
    沃尔沃柴油机手油泵由泵体、活塞、手柄和弹簧等组成。当柴油机长时间停止工作后，或低压油路中有空气时，可利用手油泵输油或放气。
输油泵常见故障
    沃尔沃柴油机输油泵工作不正常将导致柴油机动力不足、启动困难、自行熄火等故障。输油泵工作中常见的故障有供油能力下降、输油泵密封不严、手油泵工作不良等。
    (1)沃尔沃柴油机供油能力下降
    沃尔沃柴油机输油泵供油能力下降的主要表现为柴油机启动困难、功率下降。
    打开喷油泵或燃油滤清器的放气螺钉，用起动机带动曲轴旋转，如放气螺钉处来油不畅则称之为供油能力下降。其主要原因是:输油泵活塞弹簧弹力不足或弹簧折断;弹簧座磨损;活塞与泵体座孔的配合间隙过大;活塞运动不灵活;进、出油阀密封不严;推杆与壳体之间的密封圈损坏;进油口滤网堵塞等原因。
    输油泵供油能力的检查通常是在试验台上进行的，检查后发现输油泵供油能力下降时，应按下述步骤和方法检查故障原因:
    ①首先将输油泵的供油情况与手油泵进行比较。在输油泵进油接头滤网正常情况下，宿迁Perkins帕金斯1103D-33TA发动机曲轴箱配件技术查询中心,通化Perkins帕金斯4008TAG1A发动机转速控制电脑板大概的价钱,七台河Perkins帕金斯1104C-44TAG3发动机机油冷却器欢迎来电,果洛CATC9柴油机销售中心费用,南京Perkins帕金斯1106D-E70TAG5发动机销售售后代理商联系,朝阳Perkins帕金斯1506A-E88TAG3发动机偏心轴供应服务商,阿拉善Perkins帕金斯1106D-E70TAG4发动机活塞、活塞环费用,如果用手油泵供油正常，则说明进、出油阀密封良好。此时，应主要检查输油泵活塞弹簧及活塞与座孔的配合间隙(不大于0. 05 mm为正常);弹簧应无锈蚀，无裂纹，弹力适宜;由正常磨损引起的失效，在没有零件可供更换而又难于修复时，一般应更换总成。
②如果用手油泵供油不正常，则应首先检查进、出油阀的密封情况，必要时应研磨阀门或进行更换。如果是输油泵推杆与泵体之间的密封圈损坏造成漏油而引起供油能力下降，则这个故障必伴有喷油泵内机油油平面升高或柴油油平面升高(在强制润滑的喷油泵上，喷油泵油池与柴油机润滑系统相通)。
    ③就车检查放气螺钉处油流不畅时，这可能是由于柴油机燃油系统中的回流阀(或限压阀)损坏引起的。回流阀损坏后喷油泵低压油路的油压建立不起来，就车检查放气处的油流必然较弱，导致很难排气。(2)输油泵漏油、漏气
    沃尔沃柴油机输油泵的进油口、出油口、手油泵、推杆等部位往往会因垫片损坏、松动、密封圈损坏等原因而出现漏油或漏气现象。
    输油泵漏油、漏气可以通过密封性试验来检查。
    (3)沃尔沃柴油机手油泵工作不良
    手油泵常见故障是因活塞与泵体孔之间磨损而漏油、漏气;进、出油阀不密封;手油泵使用后没有及时将手柄收紧等原因。
    判断手油泵性能的方法是:在输油泵进油口接一根内径为Φ 8的油管，先将管内的空气排净，再将油管的一端插在油平面较输油泵低1 的油池内，然后每分钟用120次的速度拉压手柄，要求在1min内吸上燃油;否则，应更换损坏的零部件或总成。
沃尔沃柴油机输油泵的检修
    当发现输油泵有故障后，就车不能解决时，应拆下检查并维修。
    输油泵解体后，检查进出油阀和阀座磨损情况。如有破裂或严重磨损，应予以更换;如磨损轻微，则可研磨修复。
    输油泵活塞与壳体由于磨损出现配合松旷和运动不平稳时，应更换新泵。
    输油泵装复后，要进行性能试验。
    (1)密封性试验

    如图4 -54所示，将输油泵的出油口堵死，从进油口通入200 kPa的压缩空气，然后将整个输油泵浸入油中，收集溢出的气泡。要求在1min内漏气量不大于7 mL。若从进油口冒气泡，说明进油阀密封不严;若从推杆处冒气泡，说明活塞与泵体密封不严。

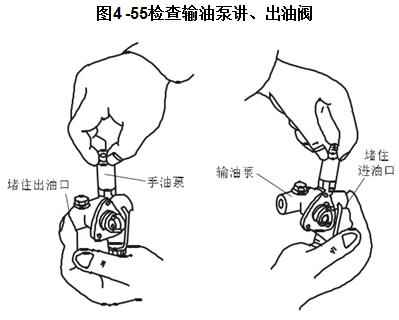

    ①检查进、出油阀密封性。如图4 - 55所示，用左手指按住出油口，用右手上下拉动手柄，手指能感觉到脉动压迫感，当放松手柄时，手柄能自动弹起，说明进油阀密封良好;拧下进油管接头，用手指按住进油口，上下拉动输油泵手柄，手指能感觉到脉动的吸力，当放松手柄时，手柄能自动吸回去，说明出油阀密封性良好。
    ②检查输油泵活塞与壳体的密封性。用手指按住出油口，转动柴油机曲轴，使喷油泵随之转动，此时手指能感觉到脉动压迫;当停止泵油后约5s内，手指仍感觉到压迫，说明输油泵活塞密封良好。(2)吸油能力试验
    以内径Φ8 mm、长2 m的软管为吸油管，从水平高度低于输油泵1  m的油箱中用输油泵手油泵供油，能在30个活塞行程内出油为合格。
    (3)沃尔沃柴油机输油泵供油能力检查
    将输油泵随同喷油泵一起固定在喷油泵试验台上，将进油管与试验台油箱连接，出油口与试验台低压表和流量表连接，转动喷油泵，观察怠速和额定转速时的出油压力及流量，并与标准值比较，测量值符合要求为合格。
