如何检查并调整约翰迪尔JOHN DEERE6081发动机气门间隙

如何检查并调整约翰迪尔JOHN DEERE6081发动机气门间隙

JOHN DEERE6081发动机气门间隙过小会导致气门失效。

JOHN DEERE6081发动机阀门因高温燃烧气体而过热

超过时间时通过阀门。过热会延长阀杆，从而妨碍阀门的正确入位。阀门的阀座安装时间太短或太差，以至于没有时间将热量正常传递到冷却系统中，从而导致阀门烧坏和低功率。

气门间隙过大会导致气门正时滞后，从而导致约翰迪尔JOHN DEERE6081发动机气门机构失衡。在进气冲程期间，燃油-空气混合物进入气缸的时间较晚。排气阀提前关闭，防止废气从气缸中完全排出。此外，气门关闭时会受到很大的冲击，这可能会使气门开裂或断裂，并磨损凸轮轴和从动件。

警告：为防止执行气门调整时约翰迪尔JOHN DEERE6081发动机意外起动，务必断开蓄电池负极（-）端子。

重要事项：必须在约翰迪尔JOHN DEERE6081发动机冷却时检查和调整气门间隙。

1.拆下JOHN DEERE6081发动机摇臂盖和通风管。

重要事项：目视检查气门嘴和摇臂耐磨垫的接触面。检查所有零件是否过度磨损、断裂或裂纹。更换有明显损坏的零件。

应更彻底地检查气门间隙过大的摇臂，以识别损坏的零件。

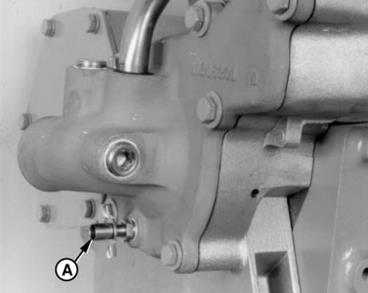

2.从缸体孔中拆下塑料塞，并安装JDE81-1或JDG820飞轮车刀（A）和JDE81-4正时销（B）。

3.用飞轮车刀旋转约翰迪尔JOHN DEERE6081发动机，直到正时销与飞轮上的正时孔接合。

如果1号（前）气缸的摇臂松动，则约翰迪尔JOHN DEERE6081发动机处于1号“TDC压缩”

如果6号（后）气缸的摇臂松动，则约翰迪尔JOHN DEERE6081发动机处于6号“TDC压缩”。将约翰迪尔JOHN DEERE6081发动机旋转一整圈（360) 到1号

“TDC压缩。”

4.当约翰迪尔JOHN DEERE6081发动机锁固定在1号活塞压缩冲程的“TDC”处时，检查1号、3号和5号排气门以及1号、2号和4号进气门上的气门间隙。

进气门间隙检查（摇臂到气门嘴，带

约翰迪尔JOHN DEERE6081发动机冷态）-间隙0.41-0.51 mm（0.016-0.020英寸）

排气门间隙检查（约翰迪尔JOHN DEERE6081发动机冷却时摇臂到气门嘴）-清除0.66-0.76毫米

调整气门间隙（0.026-0.030英寸）

5.转动飞轮360 直到6号活塞处于其压缩冲程的“上止点”。6号活塞的摇臂应松动。

6.检查2、4和6号排气阀和3、5和6号进气阀的间隙是否符合相同规格。

注：按照检查间隙的相同顺序调整阀间隙。

7.如果需要调整气门间隙，松开摇臂调整螺钉上的锁紧螺母。转动调整螺钉，直到测隙规滑动并产生轻微阻力。用螺丝刀固定调整螺钉，防止其转动，并将锁紧螺母拧紧至技术规格。

JOHN DEERE6081发动机阀门调整顺序

规格

JOHN DEERE6081发动机阀门调整螺钉锁

螺母扭矩27 N•m（20磅英尺）

拧紧锁紧螺母后再次检查间隙，并与以下规格进行比较。必要时重新调整间隙。

JOHN DEERE6081发动机规格

JOHN DEERE6081发动机进气门间隙

调整（约翰迪尔JOHN DEERE6081发动机冷却时摇臂至气门嘴）-间隙0.46毫米（0.018英寸）

排气门间隙调整（约翰迪尔JOHN DEERE6081发动机冷态时摇臂到气门嘴）-间隙0.71毫米（0.028英寸）

8.安装摇臂盖并将带帽螺钉拧紧至技术规格。

规格

JOHN DEERE6081发动机摇臂盖至气缸

有头螺钉扭矩为8牛顿米（6磅英尺）（72磅英寸）止回阀升程序列号

重要事项：为了更准确地测量，建议在0.00 mm（in.）气门间隙和约翰迪尔JOHN DEERE6081发动机冷却时测量气门升程。

注：测量气门升程可以指示凸轮轴凸轮和凸轮从动件或弯曲推杆的磨损。

1.拆下涡轮增压器进油卡箍和摇臂盖。松开摇臂上的锁紧螺母。在被检查的阀门上，将阀门间隙设置为0.00 mm（in.）。拧紧锁紧螺母。

2.将千分表尖端放在阀门旋转器上。确保阀门完全关闭。

3.检查千分表上的预设值。将千分表指针设置为零。

4.使用前面提到的用于检查气门间隙的约翰迪尔JOHN DEERE6081发动机旋转工具，沿运行方向手动转动约翰迪尔JOHN DEERE6081发动机。

5.当阀门移动到全开位置时，观察千分表读数。记录读数和阀门编号。

规格

进气门升程13.53-13.71 mm（0.533-0.540英寸）在0.00毫米（英寸）

止回阀升程

磨损公差12.65毫米（0.498英寸）间隙为0.00 mm（in.）时，排气门升程为14.52-14.70 mm（0.572-0.579英寸）在0.00毫米（英寸）

磨损公差13.64毫米（0.537英寸）在0.00毫米（英寸）间隙处

6.对所有其余阀门重复此步骤。

7.测量升程后，将阀门间隙重置为规范。请参阅本组前面的检查和调整气门间隙序列号。
