拆下主轴承盖怎样检测曲轴主轴承至轴颈油间隙约翰迪尔John Deere柴油机

拆下主轴承盖怎样检测曲轴主轴承至轴颈油间隙约翰迪尔John Deere柴油机

重要事项：在拆卸主轴承盖（A）之前，检查所有主轴承上的扭矩是否正确。此外，检查每个轴承盖，以确保它们已编号，以便在相同编号的主轴承凸台上重新组装。保持匹配的主轴承及其各自的主轴承盖，以便与拆下的曲轴轴颈（表面磨损）进行比较。

如果箭头压印在主轴承盖上，请注意方向箭头所指的方向有助于重新组装。

注意：约翰迪尔John Deere柴油机拆卸主轴承和盖时，保持安装1号和7号主轴承盖，直到拆下所有连杆盖。

1.拆下主轴承带帽螺钉。

2.安装JDG1069拉拔器（B），使盲孔拉拔器支腿的尖端（C）低于轴承盖的一半。

3.用第二把扳手固定拉拔腿的夹头部分，同时牢固拧紧致动器销的六角螺母。

4.用手拧紧横梁上的两个带帽螺钉（D）。

拆卸主轴承盖前检查扭矩

安装主轴承盖拉拔器

A-主轴承盖B-拉拔器C形头D形带帽螺钉

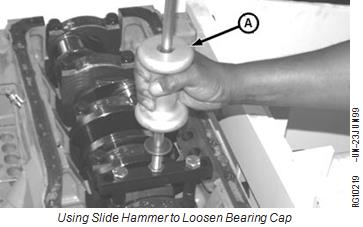

5.将D01300AA滑锤（A）连接到横梁上，并拧紧螺母。

6.在锤锤上向上滑动，拆下主轴承盖。

7.使用塑料间隙规 拆下每个主轴承时，测量轴颈到轴承油间隙。请参阅本组后面的检查主轴承油隙。

A型滑锤

检查约翰迪尔John Deere柴油机主轴承油隙塑料间隙规的使用 将决定轴承到轴颈的磨损（油隙），但不会决定轴承或轴颈表面的状况。

1.放置一条塑料间隙规 在主轴承盖（带嵌件）约为轴承宽度的四分之三。

2.在塑料间隙规上使用机油（SAE30） 以防止弄脏。

3.安装盖并拧紧至规范。

主轴承油隙检查规范主轴承盖扭矩……230牛顿·米（170磅-英尺）

4.拆下盖并比较塑料间隙规的宽度 在包装上提供刻度，以确定油隙。

规格

曲轴主轴承至轴颈油间隙……0.030-0.107 mm（0.0012-0.0042英寸）

PLASTIGAGE是DANA Corp.RG的注册商标，RG347101169–19–24JUN99–1/1

Remove Main Bearing Caps

IMPORTANT: Before removing main bearing caps (A), check for proper torque on all main bearings. Also, check each bearing cap to make sure they are numbered for reassembly on the same numbered main bearing bosses. Keep matched main bearings with their respective main bearing cap for comparison with crankshaft journal (surface wear) from which removed.

If arrows are stamped on main bearing caps, note direction arrows are pointing to aid in reassembly.

NOTE:  When removing main bearings and caps, leave No. 1 and 7 main bearing caps installed until all of the connecting rod caps have been removed.

1.      Remove main bearing cap screws.

2.      Install JDG1069 Puller (B) so that tips (C) of blind hole puller legs are below bearing cap half.

3.      Tighten hex of actuator pin securely while holding collet portion of puller leg with second wrench.

4.      Tighten both cap screws (D) on cross block finger  tight.

Checking Torques Before Removing Main Bearing Caps

Installing Main Bearing Cap Puller

A—Main Bearing Caps B—Puller

C—Tips D—Cap Screws

5.      Attach D01300AA Slide Hammer (A) to cross block, tighten nut securely.

6.      Remove main bearing cap by sliding up on hammer weight.

7.      Use PLASTIGAGE to measure journal-to-bearing oil clearance on each main bearing as they are removed. See CHECK MAIN BEARING OIL CLEARANCE later in this group.

A—Slide Hammer

Check Main Bearing Oil Clearance

The use of PLASTIGAGE will determine

bearing-to-journal wear (oil clearance) but will not determine condition of the bearing or journal surfaces.

1.  Place a strip of PLASTIGAGE in the center of  the

main bearing cap (with insert) about three-fourths of the width of the bearing.

2.      Use oil (SAE30) on PLASTIGAGE to prevent smearing.

3.      Install cap and tighten to specifications.

Specification    Checking Main Bearing Oil Clearance

Main Bearing Caps—Torque.......  230 N•m (170 lb-ft)

4.      Remove cap and compare width of PLASTIGAGE with scale provided on wrapper to determine oil clearance.

Specification

Crankshaft Main Bearing-to-Journal—Oil

Clearance .....  0.030—0.107 mm

(0.0012—0.0042 in.)

PLASTIGAGE is a registered trademark of DANA Corp.  RG,RG34710,1169   –19–24JUN99–1/1

问题判断：燃油滤芯堵塞，更换燃油滤芯之后排气不净导致不着火。

解决办法：到达现场之后，

第一步首先检查电子泵是否完好，经查电子泵是好的。

第二步是打开钥匙门泵油，松开细滤芯进油管看不到有燃油窜出，说明在粗滤芯和电子泵处有堵塞或漏气点。

第三步打开粗滤器的位置传感器和上盖进行清理。合肥Perkins帕金斯1103D-33TA约翰迪尔John Deere柴油机水泵、水泵衬垫哪里有,吕梁Perkins帕金斯1106A-70TAG4约翰迪尔John Deere柴油机哪里有做维修保养的供应服务商,邢台Perkins帕金斯402D-05G约翰迪尔John Deere柴油机上下大修包大概的价钱,林芝Perkins帕金斯4006-23TAG3A约翰迪尔John Deere柴油机水泵、水泵衬垫专业服务中心,遂宁Perkins帕金斯,2206A-E13TAG6约翰迪尔John Deere柴油机上下大修包供应服务商,揭阳Perkins帕金斯1106D-E70TAG3约翰迪尔John Deere柴油机喷油器费用,黔南Perkins帕金斯约翰迪尔John Deere柴油机的价格一台多少钱,许昌Perkins帕金斯4012-46TWG4约翰迪尔John Deere柴油机涡轮增压器一般多少钱,

第四步把电子泵接到油箱和粗滤器之间，粗滤器与细滤器直接连接，打开钥匙门泵油，之后打开高压泵的进油管放气，打开高压轨道放气，确认系统内的空气已经排放干净后。

第五步启动约翰迪尔John Deere柴油机（启动约翰迪尔John Deere柴油机时用大油门），着火，问题解决。

问题总结；主要问题是在电子泵泵油时在粗滤器处有漏气现象产生，导致油箱内的油不能被抽出，致使燃油系统无油，约翰迪尔John Deere柴油机不能启动。

3. 时间：2004年10月28日

出差地点：红光农场

问题：7820拖拉机不着火

customer 反映问题：

该7820拖拉机的customer反映该拖拉机（RW7820A014090，RG6081H240487，322.5h）在工作一天后，第二天启动之后行走100多米拖拉机熄火，再启动就启动不着并出现故障码，显示为燃油滤芯堵塞，更换滤芯之后排气之后亦启动不着，并出现一个故障码显示为高压轨道里的压力低，该customer给拖拉机排气之后还是没有启动。

解决方案：

我们到红光农场之后，看到该拖拉机之后，给其排了一些气，高压轨道里有气，排完之后启动，不着火；检查供油管线，发现油箱到粗滤芯的供油胶管有弯折现象。检查之后并使弯折处尽量平缓后，又给高压轨道排气，之后启动，把油门放到**大处，旋转钥匙，启动约翰迪尔John Deere柴油机并喷两下启动液之后，该拖拉机启动。

结果：拖拉机的燃油系统在更换燃油滤芯之后排气不彻底。

要求：cumtomer在更换柴油滤清器之后应当耐心按照OM手册的要求进行排气，确认系统内的空气已经排放干净，在启动拖拉机时应当适当的把油门调整到较大的位置。必要时可以喷一、两下启动液。

c.燃油箱放沉淀的必要性

定期放沉淀，加油时不要有大的东西掉进燃油箱。如果不小心把大的东西

掉进了燃油箱，例如加油管的胶皮等，会出现如下的现象：拖拉机在小油门时，着火正常，一大油门就熄火。

d.喷油嘴的损坏

    龙镇农场的7820在工作30多小时后，

B.电器系统故障（见OM手册的故障排除部分）

C.液压系统故障（见OM手册的故障排除部分）

D.机械类故障

a. 各种要求拧紧的螺栓要经常检查，达到要求的扭矩值。

如：轮胎的钢板螺栓，传动轴的十字轴联结螺栓，防护“U”形螺栓的螺母，各种管接头的联结螺栓。

b.没有出现故障码的故障应当不是电器系统的故障

原因何在，出现故障码，说明是有电信号的感应，如果未出现故障码，则

说明此故障处没有电信号的感应，也就不是电路故障。

七、工作中常见的习惯性错误做法

燃油、机油、液压油等的滤芯清洗后重新使用

原因：滤芯的工作原理，

滤芯的主要构成为：外壳，滤纸，内支撑架等组成，油流的方向是由外侧

向内侧流动的，外侧与内侧是完全封闭的两个腔，当油流动时，通过滤纸的过滤，可以把粗颗粒的杂质滤过到纸上或外面，而洁净的油就进入到内部腔中，从而达到过滤的目的。

由此可以看出，如果我们驾驶员把旧的滤芯用柴油或汽油进行清洗，则容易使大的颗粒等污染物进入到内腔中，从而造成二次污染，非但不能达到清洁的目的，反而会给系统造成更大的伤害。所以请广大驾驶员朋友们注意，千万不要这样做，不要因小失大。
