FG WILSON 威尔信柴油发电机组结构说明

威尔信发电机组技术操作及维修保养手册

一、威尔信发电机组总体说明　
本机组在正常运作下甚为安全。为避免在安装、使用及维修过程出现问题，请注意下列事项。但因为不可能预计所有使用之环境，因此本手册所列举之注意事项亦非万全。希望用户在操作过程中注意安全。机组需由授权及受训之人员操作,操作员需明白安全预防措施及操作程序。
警告※
◆在使用及维修本机组之前必须阅读及理解本手册的安全预防措施。
◆不按照手册下列之指示及安全措施将会增加事故发生之可能性。
◆切勿在明知不安全的环境下，试图开动机组。
◆如已知机组不安全，请贴上“标记”，并把电池的接线断开，这样机组将不能开动，待情况正常再接回。
◆如对设备内部进行清洁或维修，将电池的负载接线拆下，并贴上“标记”。
◆安装及操作本机组必须严格遵从相关国家、地区或组织的标准、规范或其它要求。
二、威尔信发电机组安装、移动及运输
本手册之第4章将会对机组的安装、移动、运输作出说明，请做出上述行动之前阅读相关章节，并注意下列之预防安全措施：
警告※
◆连接电线必须依照相关的标准、规范及其它要求，包括接地要求及漏电故障保护。
◆分体油缸及燃油系统的安装，必须符合相关的规范、标准及其它要求。
◆柴油机排放出的废气对人体有害。所有安装在户内的机组必须有符合标准之密封管将废气排出户外。确保排气管或消声器等远离易燃物质，并确保排出的烟雾不致成为公害。
◆切勿用发动机或交流发电机的耳环来吊起机组，要用机组单独的突出吊环（如果有安装的话），可用连接在底座的十字杠及吊环来吊运。
◆确保吊挂及支持物已装牢、正确连接及能承受吊挂物之重量。
◆当机组已吊起时，在地面所有人要远离。
◆用拖车移动发电机组时要遵守当地有关规范、标准及交通规则，这些规则包括在拖运重物时的最高及最低限速，并要检查剎车是否良好。
◆确保所有人离开，然后才关上带防音外壳机组之门扇。
◆不许任何人在运输途中骑坐在拖车式机组上，或在其上面走动站立。
◆切勿在任何危险品存放地点安装或使用本机组，除非该机组经特殊设计。
三、威尔信发电机组防火防爆
本机组使用的燃料和排出的烟雾易燃及有爆炸的危险。谨慎处理这些物质可以防患于未然。同时，机房应备有状态良好的BC和ABC灭火器以策安全。用户必须懂得如何使用这些灭火器。
警告※
◆确保安放机组之房间有足够的通风。
◆确保机房、地板及发电机组清洁，如有燃料、电池电解液或冷却剂发泄时，要立即清理。
◆切勿把易燃液体存放在发电机组附近。
◆沾有油的擦布要存放在有盖金属容器里。
◆不允许在电池及燃料附近抽烟或打火花，或其它引发明火的行为。因为燃料挥发的气体会引起爆炸，此外因电池充电而产生的氢气也会引起爆炸。
◆在连接或断开电池之前，将电池充电器的电源切断。
◆将导电的物体如工具等，远离外露的带电部分（例如输出电极），以防止产生电弧或火花，因电弧会引起燃料或气体爆炸。
◆切不可在机器运转时给油缸加燃油。
◆切不可在已知有燃料泄露时还试图开机。
◆在排气系统中如积存过量的未燃气体时，要特别小心，因存有潜在的爆炸危险。这些气体是由于反复启动机组，或者因检查气阀，或者热机停车而积存的，应先把气排走然后再起动。
四、威尔信发电机组的保护罩
本机组设有对旋转部位保护的保护罩。但在开机时机旁工作人员还须小心注意各活动机械部分可能对个人产生的危险。
警告
◆在风扇保护罩或其它安全保护罩拆开的情况下，切勿试图开机。在开机时切勿试图把手伸到这些保护装置下面或附近去进行维修。
◆手掌、手臂、长头发、松衣服及手饰等均要远离皮带轮及其它转动部分。
注意：有些转动部分在机器开动时是不能清楚看见的。
◆带防音外壳机组上如装有维修门，在无必要时，尽量把门关上。
◆小心碰到热的油，热的冷却剂，热的排放气体，热的表面或尖锐的表面或角。
◆在机旁工作时要穿上工作服，戴上手套和帽子。
◆不要在冷却液未完全冷却时拧开散热器的盖。待冷却液冷却后，先拧开盖子，让里面的气压释放，然后才完全把盖拧开。
◆乙醚助燃点火不适合于有燃气预热装置及底特律引擎（DCC）。总的来说，这些协助启动方法不能在所有引擎使用，否则将会缩短引擎的效率及生命。
五、威尔信发电机组电力
电力装置只有在正确的安装、操作和维修保养下，才可能有效而安全地工作。
警告※
◆本机组必须由合资格及有经验的电工进行负载接驳，必须符合相关的电器条例规范，标准及其它准则。在开机前最好请销售方派人检查。
◆确保发电机组包括拖车发电机组的接地规格符合当地的电器安全标准才可使用。
◆要连接负载或拆卸负载之前，应停机并把电池之负极接线（一）断路。
◆不要站在水里或湿地上来连接负载或拆卸负载。
◆当发电机组发电时，人体或没有绝缘之金属物体不要触及带电部分/或电源导线。
◆在连接负载或拆卸负载之后，应立即把接线电箱的盖复位，切勿在打开盖子的情况下操作。
◆使用本机组供电之负载或电力系统必须与本机组特性兼容，而且应在本机组的容量之内。
◆进行维修保养时切记要断开所有电源。
◆保持所有电气设备干燥和清洁。当发现有任何导线绝缘裂开，被切割或磨损时即应换掉。保持接线柱清洁和紧密。
◆确保所有电源连接处及拆卸的电源线有适当绝缘。
◆只能用BC级或ABC级的灭火器对电器灭火。

六、威尔信发电机组总体说明

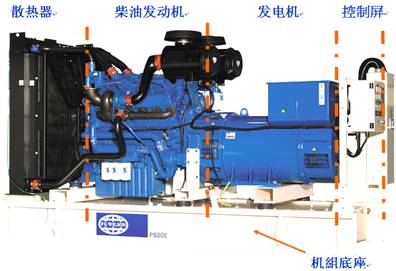

标准发电机组结构图
