英国威尔信柴油发电机组6000控制屏系统功能说明

英国威尔信柴油发电机组6000控制屏系统功能说明

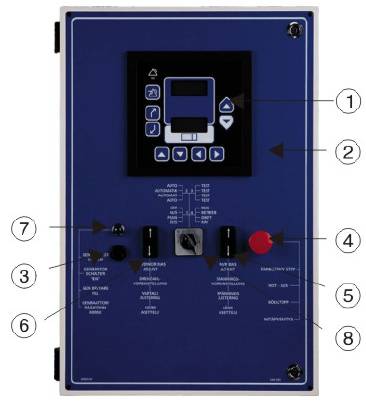

1.　6000控制器模块-一个微电脑处理器，用于监控发电机组的所有功能，记录发电机组曾发生之故障，同时亦可作“三遥”之用
2.　6000控制屏外观-内藏控制屏的各样配件（控制器模块、电瓶充电器、继电器和保险丝等）
3.　蜂鸣器-当发电机组发生故障时发出声响以作报警
4.　紧急停机按钮-一个红色的锁定按钮，按下便可立即停止机组运行，并死锁机组起动装置，需手动以顺时针方向旋动按钮以作复位，复位及排除故障之后才可再次起动发电机组
5.　电压微调-一个电位计用作调整发电机组输出电压范围
6.　速度微调-一个电位计用作调整发电机组输出频率范围
7.　合闸指示灯-提示机组合闸情况，指示灯亮起为机组已合闸
8.　起动开关-一个四位旋钮掣用作选择发电机组
起动模式：
手动起动
选择此位置时发电机组便立即起动。
机组停机
选择此位置时发电机组便立即停机。
测试起动
选择此位置时发电机组便立即测试起动（不能使用此功能带载）。
自动起动
选择此位置时，当发电机组接收到外来之起动／停机信号，机组便可自动起动/停机。

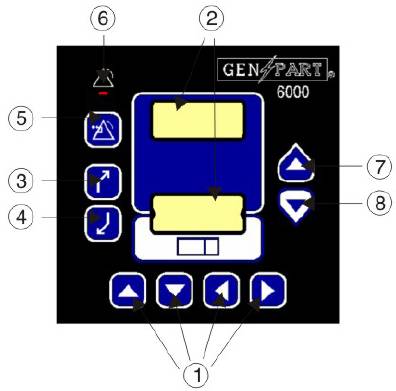

1.　触感式游标控制键-箭头图案按键，用作选择控制器上的目录或在参数设定值目录中设定
参数：　
“向上”-用作增加设定参数值或用作选择上一项目；
“向下”-用作减少设定参数值或用作选择下一项目；
“向左”-用作选择设定参数时控制游标向左；
“向右”-用作选择设定参数时控制游标向右。
2.　 液晶体显示屏-蓝显示屏供读取发电机组运行参数，白显示屏供输入密码和改变程序状态。
3.　 触感式游标退出键-可从各项目录退至上一层菜单。
4.　 触感式游标决定键-用作选择菜单中之项目或决定所选择之项目，确定新输入之参数设定值，亦可确认故障或故障复位。
5.　 触感式消音键-可停止警报时所发出的蜂鸣声。
6.　 故障显示灯-提示发电机组存有故障。
7.　 触感式游标蓝显示屏键-用作选择蓝显示屏或显示控制总览目录。
8.　 触感式游标白显示屏键-用作选择白显示屏或显示密码状态。

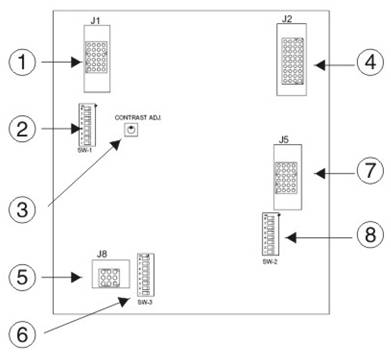

1.　 输入控制线端-起动、保护及感应控制线路输入
2.　 电阻开关-开关5、6是油压，开关7、8是水温电阻（100Ω），参考6000系列控制系统使用手册设定。
3.　 屏面光暗微调-调整液晶显示屏的光暗。顺时针旋动调光度，逆时针旋动调暗度。
4.　 输出控制线端-起动、保护及开关控制线路输出
5.　 通讯口设定-开关1、2、3是RS-422，开关4、7、8是RS-485的通讯设定，参考6000系列控制系统使用手册设定。
6.　 通讯控制线端-所有通讯控制线路（RS-422和RS-485）。
7.　 交流电控制线端-控制器的电源供应、交流发电机的感应控制线路输入。
8.　 电压差距开关-电压差的输出比率设定（开关5是±1VDC,开关1是±3VDC，开关2、3、4是±9VDC），参考6000系列控制系统使用手册设定。
9.5.2 6000系列控制系统功能说明
此系列的控制系统是由一个微电脑处理器（2组4行16位英文液晶屏幕）组成，此微电脑处理器使用密码保护方法来更改内部程序而配合机组需求，所以可以安装于所有威尔信的发电机组上，用
于控制机组所有功能。
　　　控制屏可以选择手动或遥控模式启动/停机或以计算机监控（额外配套威尔信监控系统[Servlink]或客户自开发监控系统[Modbus]的基本操作功能。还可以自动拼机控制（8台机组同时拼网）、市电
拼网控制（8台机组同时拼机）、负载自动分配控制、开关分合控制及故障存于内存内（8组记录）
控制屏的基本监测功能：
●　　 三相输出电压（相和线）
●　　 三相输出电流
●　　 频率
●　　 功率因子
●　　 有功功率（kW）-总数或单相
●　　 无功功率（kVAR）-总数或单相
●　　 千瓦小时（kWh）
●　　 千伏安（kVA）
●　　 电瓶电压
●　　 运行转数（rpm）
●　　 机组油压
●　　 机组水温
●　　 电瓶电压
●　　 运行时间
●　　 相移（总线与机组之间）
●　　 电压差（总线与机组之间）
●　　 频率误差（总线与机组之间）
●　　 机组地址码
控制屏的基本保护功能
●　　 市电电压高、低保护
●　　 市电频率高、低保护
●　　 总线负载起伏不定保护
●　　 发电机电压高、低保护
●　　 发电机频率高、低保护
●　　 过电流保护
●　　 逆功率保护
●　　 超出电压范围
●　　 起动失败保护
●　　 高、低水温保护
●　　 高、低油压保护
●　　发电机失磁保护
●　　拼机失败保护
●　　电瓶电压高、低保护
●　　超速保护
●　　低油压、高水温预告警
●　　发电机频率与柴油机转速不匹配
控制屏的额外保护功能：
停机保护装置
●　　低水位停机
●　　低燃油量停机
●　　高油温停机
●　　接地不良停机
●　　排烟温度过高停机
警报保护装置
●　　低燃油量告警
●　　高燃油量告警
●　　低水位告警
注：
◆　 排烟温度过高停机是应用于4000系列的柴油机上（标准停机保护装置）
◆　 3个额外故障程序设定，可以输入适当的密码更改此3个额外故障程序设定。
警告※
● 市电电压、频率及汇流负载起伏不定保护使用于6301系列以上之控制屏，所有机组控制及保护的设定可以通过输入适当的密码进入菜单更改。
● 所有机组的调试及内部程序设定需由经专业技术人员或工程师操作。
●客户擅自改装或加装零件于威尔信控制系统或拆开控制器，威尔信公司将保留一切对于机组或控制器的保用及追究责任的权利。
●在更换控制器前，应关闭所有供应控制器的电源。
