英国威尔信柴油发电机组ACCESS智能4000控制屏系统功能说明

英国威尔信柴油发电机组ACCESS智能4000控制屏系统功能说明　

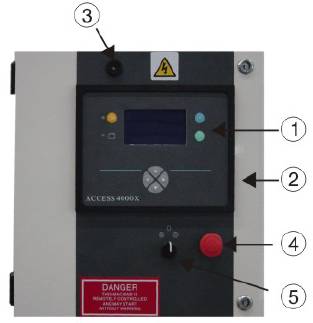

1、ACCESS智能4000控制模块—一个微电脑处理器，用作监控发电机组所有功能，记录发电机组曾发生之故障，同时亦可作“三遥”之用。
2、ACCESS智能4000控制屏外观-内藏控制屏各样配件（控制模块、电瓶充电器、断电器、电压互感器、保险丝等）。
3、蜂鸣器-当发电机组发生故障时发出声响以作警报。
4、紧急停机按钮-一个红色的锁定按钮，按下后便可立即停止机组运行，并死锁机组起动装置。需手动以顺时针方向旋动按钮以作复位，复位及排除故障后才可再次起动发电机组。
5、电压微调-一个电位计，用作调整发电机组输出电压（额外配套装置）。
6、预热控制按钮-一个供给热启动预热电路按钮（额外配套装置）。
7、起动开关—一个三位旋钮掣用作选择发电机组
起动模式：
手动起动
选择此位置时发电机组便立即起动。
机组停机
选择此位置时发电机组便立即停机。
自动起动
选择此位置时当发电机组接受到外来之起动/停机信号，机组便可自动起动/停机。
8、速度微调-一个电位计，用作调整发电机组输出频率（额外配套装置）。

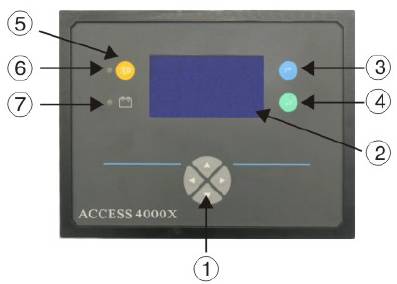

1、触感式游标控制键—箭头图案按键，用作选择控制器上的目录或在参数设定值目录中设定参数：
“向上”—用作增加设定参数或用作选择上一项目
“向下”—用作减少设定参数值或用作选择下一项目
“向左”—用作选择上一项目录或设定参数时控制游标向左
“向右”—用作选择下一项目录或设定参数时控制游标向右
2、液晶体显示屏—可显示及读取发电机组运行数据及程序状态
3、触感式游标退出键—可从各项目录退出来

4、触感式游标决定键—用作选择菜单中之项目或决定所选择之项目，确定新输入之参数设定值，亦可确认故障复位。
5、触感式消音键—可停止警报时所发出的音响。
6、故障显示灯—提示发电机组存有故障。
7、电源显示灯—显示控制屏供电正常。

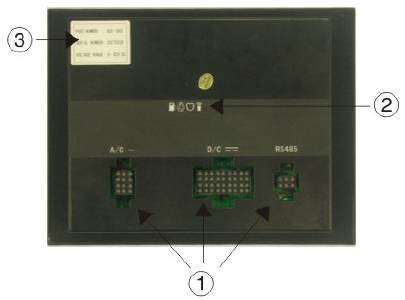

1.控制系统接线端-连接发电机组一切控制系统数据（交流控制线、直流控制线、RS-485）。
2.微状显示灯-显示发电机组运行状态油门控制阀当此显示灯亮起时即指示发电机组在运行中。起动马达控制当此显示灯亮起时即指示发电机组正在激活中。
控制器操作
当此显示灯闪烁时即指示控制器正常操作。
遥控
当此显示灯亮起时即指示发电机组正进行遥控操作。
3.附件配置连接端-连接额外配套装置及提供客户连接发电机组故障显示输出接端。
4.编号标签-在控制器后有两组编号，以资识别控制器编号。
5.通信口设定-选择电阻开关（12Ω），确保信息的稳定性。
9.6.2 ACCESS智能4000控制屏的功能
ACCESS智能4000控制屏是揉合了最先进科技生产的，采用一个微电脑处理器（4行20位英文液晶体屏幕）做监控发电机组。此控制屏除了拥有一些基本停机保护功能、基本警报保护功能及基本监
测功能外，还可因应客户需要额外加装停机/警报保护功能。
　 控制屏可以选择手动或自动模式启动/停机，或以计算机监控（需额外配套威尔信监控系统[Servlink]或客户自行开发监控系统[Modbus]及故障存于内存内（20组记录）。基本停机保护功能：
● 起动故障/失败停机
● 超速停机
●高水温停机
●低油压停机
●紧急停机
●高频率停机
●低频率停机
●高电压停机
●低电压停机
●超负荷停机
基本警报保护功能
●高水温预警报
●低油压预警报
●电瓶高/低电压警报
●电瓶充电机故障警报
●自动模式故障
基本监测功能：
●三相输出电压（相和线）
●运行时间
●起动次数
●机组水温（℃，℉）
●电瓶电压
●运行转数（rpm）
●运行频率
●机油油压（Bar，Psi）
●三相输出电流
●有功功率（kW）
●千伏安（kVA）
●无功功率（kVAr）
●千瓦小时（kWhr）
●功率因子（cos　）
控制屏额外保护功能：
停机保护装置：
●超负荷停机
●低水位停机
●低燃油量停机
●高油温停机
●接地不良停
●排烟温度过高停机
警报保护装置：
●低水温警报
●低燃油量警报
●高燃油量警报
●附加4路信号程序设定开关或告警
注意：
●排烟温度过高停机是应用于4000系列的柴油机上（标准停机保护装置）。
●此控制器是使用密码保护系统，在使用控制器某些功能时必须输入密码后才能进行。例如：警报及故障复位、查阅或更改参数值及进行遥控检测。
●4个额外故障程序设定，可以输入适合的密码更改此4个额外故障程序设定。
警告※
●必须由经培训或专业的技术人员/工程师为机组进行调试及更改内部程序设定。
●如客户擅自改装或加装零件及拆除此控制器，威尔信香港有限公司将保留一切追究责任的权利。
●在更换控制器前，所有供应控制器的电源需要保持关闭。
