卡特发动机凸轮轴点火定时正时检查调整

CAT卡特发动机凸轮轴点火定时正时检查调整


卡特彼勒凸轮轴定时

定时检查

定时销位置
（1）定时孔（2）定时销（3）外盖

1.       从卡特CAT发动机两侧卸下凸轮轴后盖（3）。

2.       参看找出1号活塞压缩位置的上静点部分。

注：因为需要将两个凸轮轴后盖卸下以检查定时，所以当定时螺栓已经被安装到飞轮上后，没有必要再卸下1号阀套来找出压缩冲程。

3.       在将定时螺栓安装到飞轮上后，从卡特CAT发动机的两侧看凸轮轴末端，看是否能够看见定时凹槽（开槽）。如果能够看见定时凹槽，则1号活塞处于压缩冲程。如果看不见定时凹槽，则需要在凸轮轴后侧找到凹槽的位置，如果凹槽位于凸轮轴背部，则需要将飞轮转动360度让1号活塞处于压缩冲程。

定时销的安装
（2）定时销（4）凸轮轴（左手）

4.       在安装了定时螺栓后，1号活塞处于压缩冲程时，卸下定时销（2）。

5.       将定时销（2）安装到卡特CAT发动机组的定时孔（1）中，并保证定时销装进卡特CAT发动机两侧的凸轮轴（4）凹槽。为了使卡特CAT发动机能够正确的定时，定时销必须与凸轮轴凹槽啮合。

6.       如果定时销（2）不能与凸轮轴凹槽啮合，那么卡特CAT发动机就不能正确定时，这时就需要对凸轮轴进行调节。

两个凸轮轴的调节方式是一样的。参看定时调节部分以获得将凸轮轴与曲柄轴运行同步的调节步骤。

如果某个凸轮轴超出正确定时达18度（定时销突出凹槽的距离大约为定时销直径的1/2），法门可能会与活塞接触。这会对卡特CAT发动机造成损坏，并需要及时修理。丽江Perkins帕金斯402D-05发动机水泵、水泵衬垫联系,商丘Perkins帕金斯1106A-7-TAG2发动机机油泵哪里有?赤峰Perkins帕金斯403F-E17T发动机上下大修包企业 ,怀化Perkins帕金斯403D-07G发动机喷油嘴多少钱哪里有?邢台Perkins帕金斯1506C-E88TAG1发动机四配套多少钱?

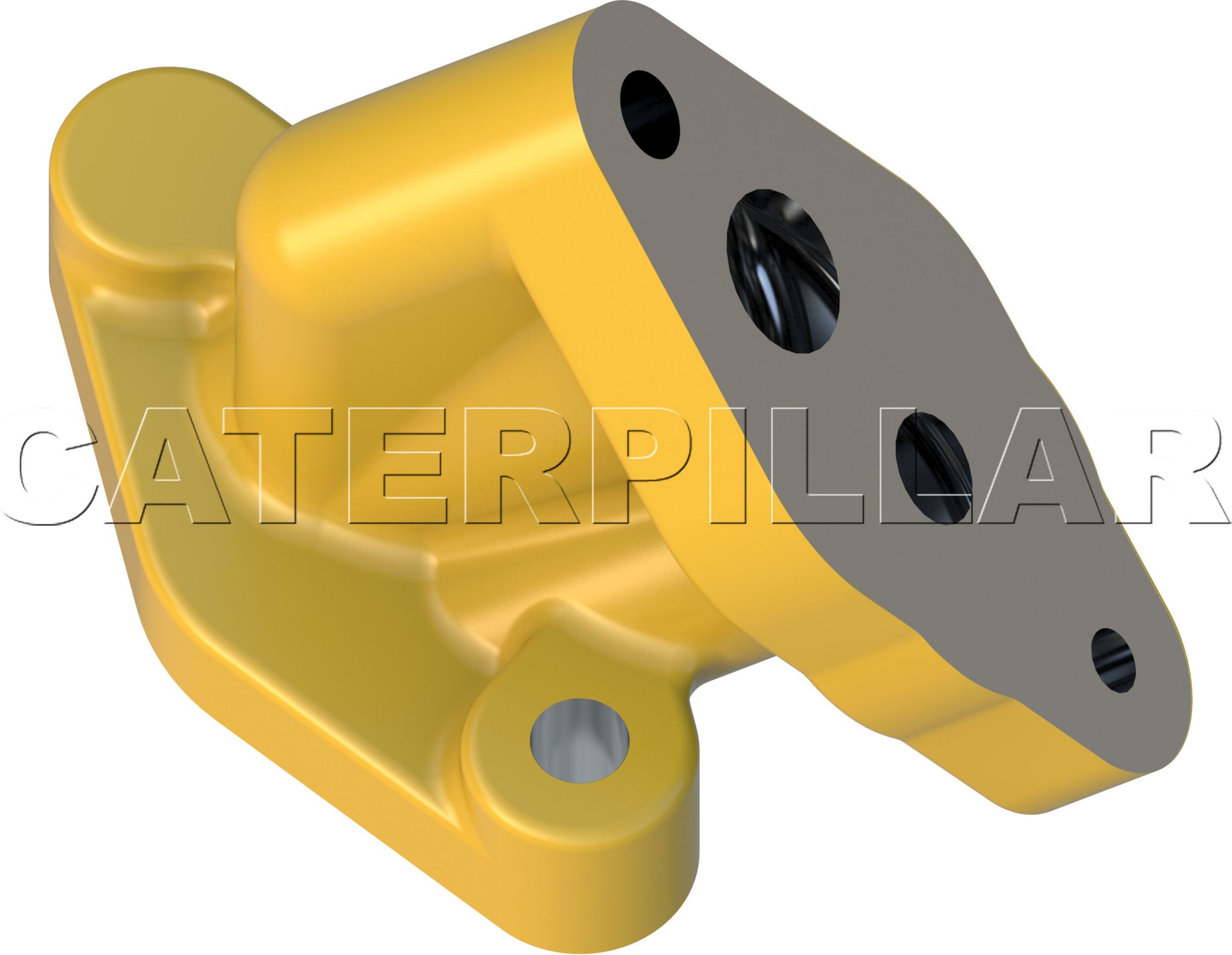

171-8944: 泵适配器

燃油注油泵适配器

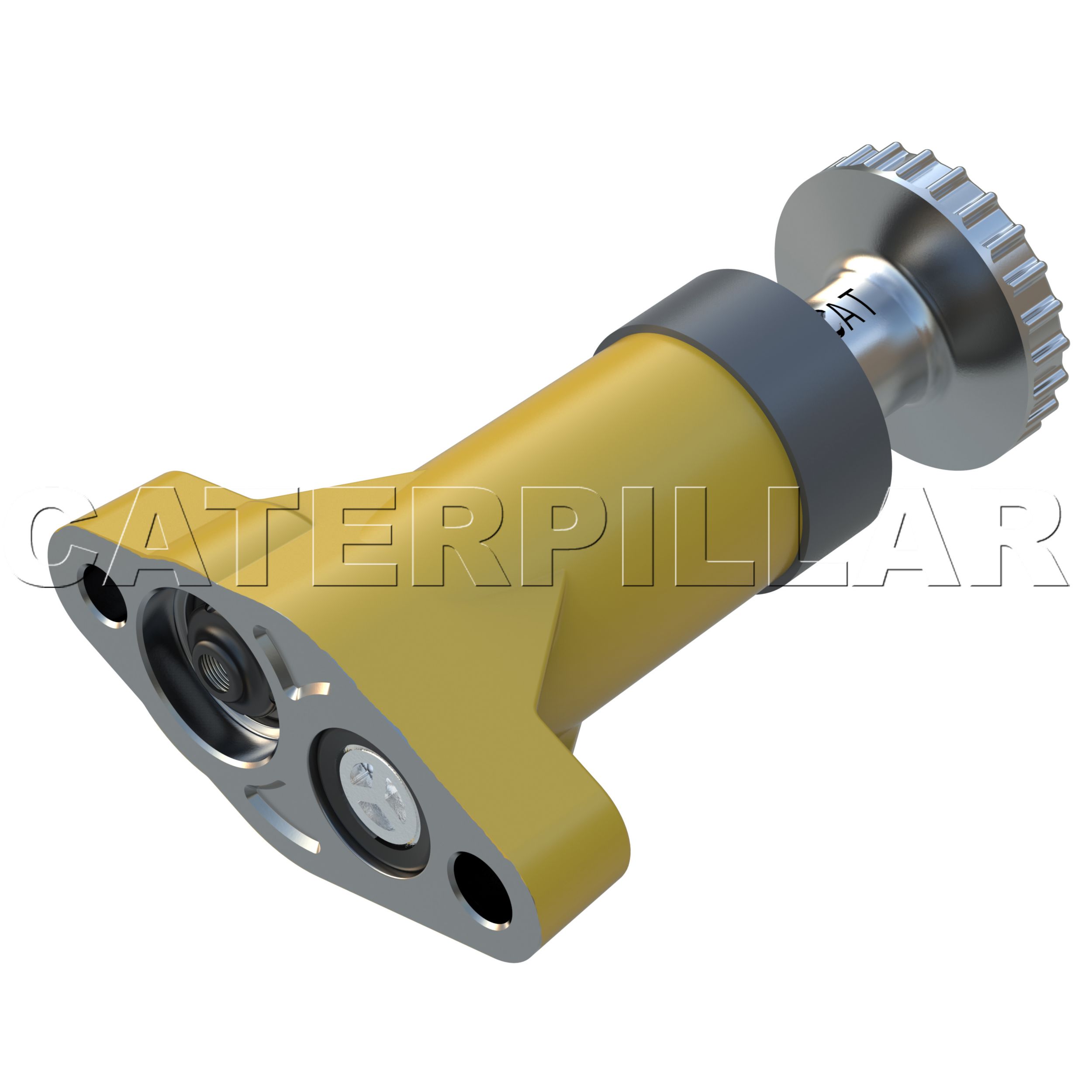

171-9932: 燃油输送泵总成

输油泵

172-4389: 燃油泵组件

燃油注油泵

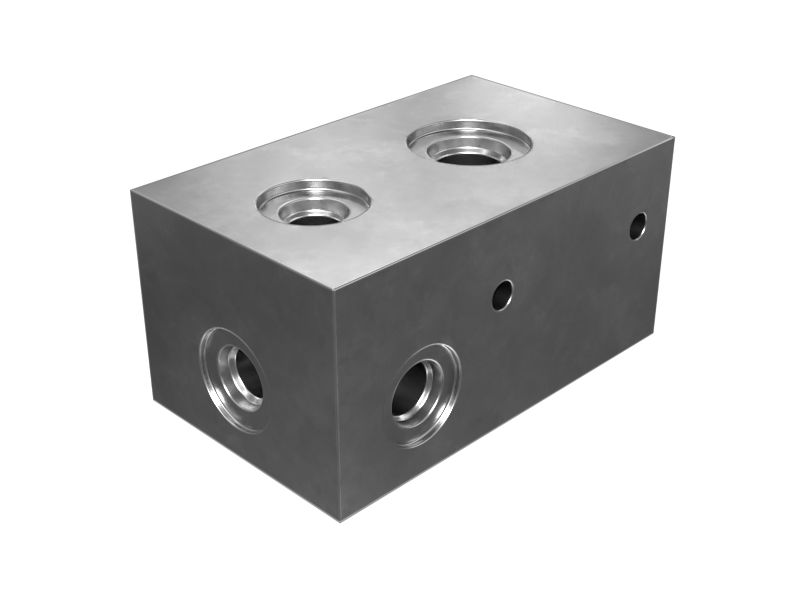

173-1813: 歧管

喷油管线岐管

175-4806: 电机泵总成

输油泵

175-4808: 电机泵总成

输油泵

176-0490: 脚踩阀组件

输油泵脚踩阀

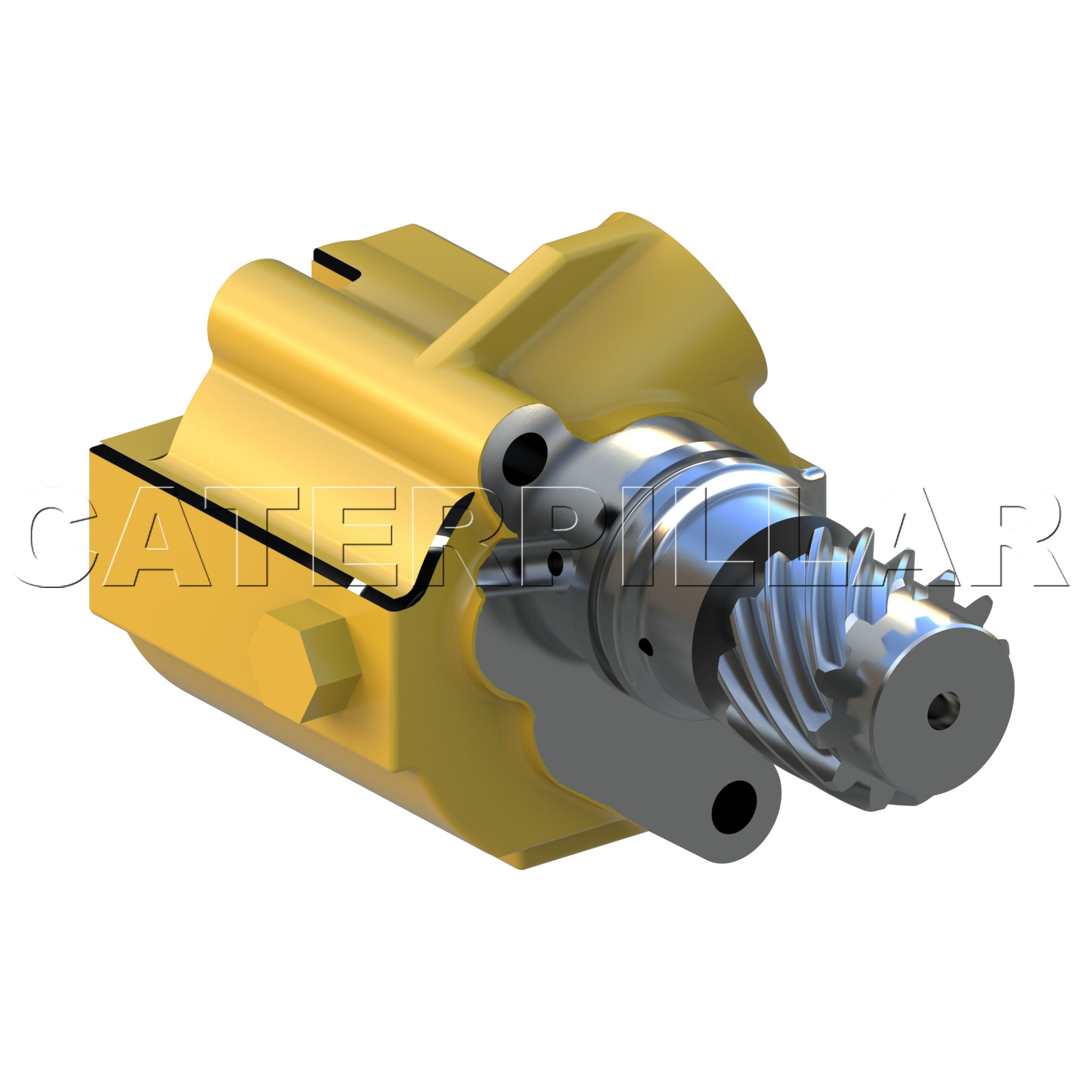

180-7341: 喷油泵总成

液压单体喷油泵

183-1458: 阀组件

输油泵阀

186-2636: 前进气泵组件

喷油泵

186-3410: 喷油泵总成

液压单体喷油泵

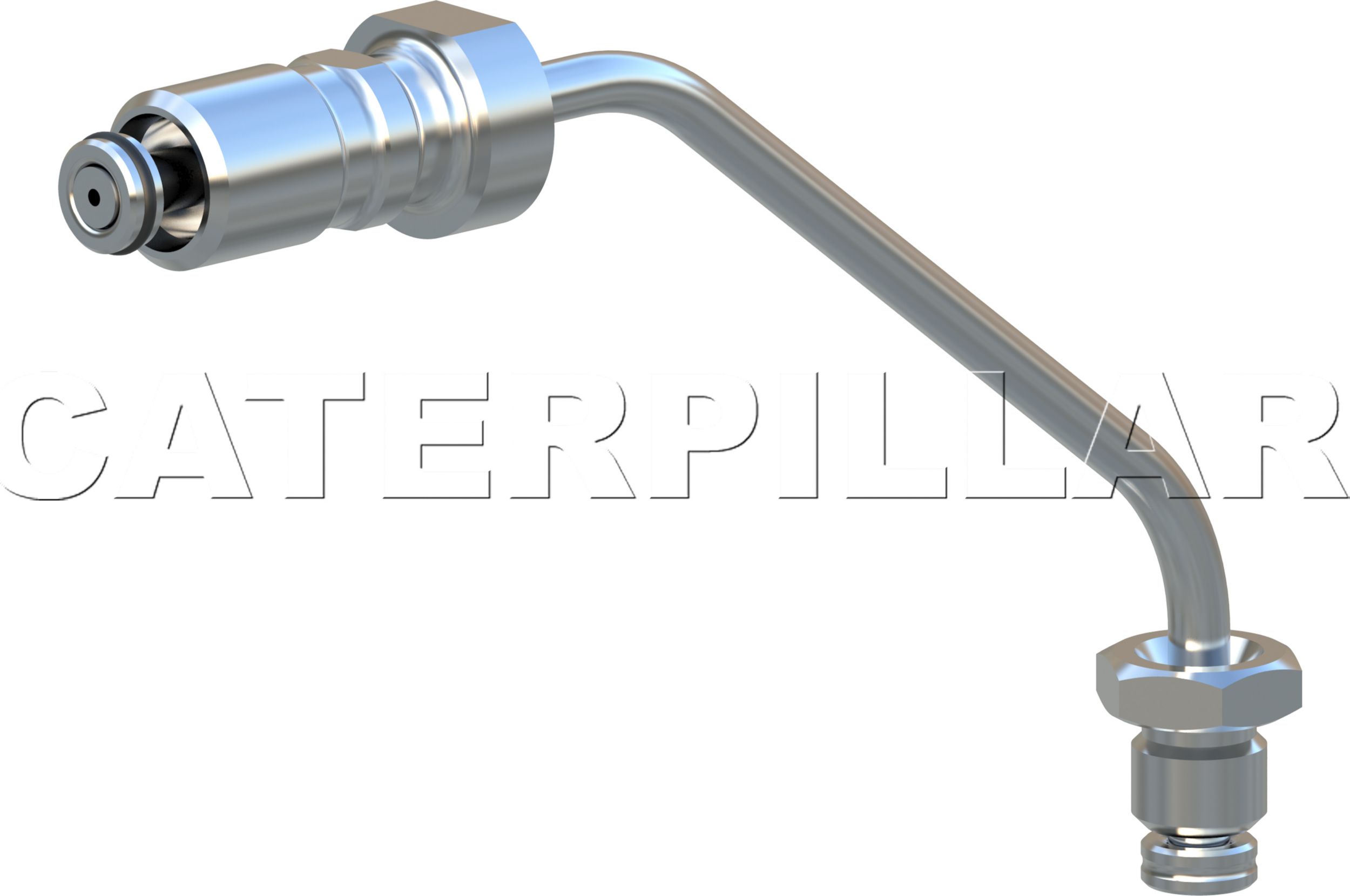

189-5161: 燃油管组件

喷油管线

189-5162: 燃油管组件

喷油管线

189-5163: 燃油管组件

喷油管线

189-5164: 燃油管组件

喷油管线

189-5165: 燃油管组件

喷油管线

189-5166: 燃油管组件

喷油管线

189-5167: 燃油管组件

喷油管线

189-5168: 燃油管组件

喷油管线

189-5169: 燃油管组件

喷油管线

189-5170: 燃油管组件

喷油管线

189-5171: 燃油管组件

喷油管线

189-5172: 燃油管组件

喷油管线

190-5861: 垫片

喷油泵垫片

190-5880: O 形密封圈

喷油泵 O 形密封圈

190-5904: 油封

喷油泵油封

190-5913: 垫片

喷油泵垫片

190-8970: 燃油注油泵底座组件

燃油注油泵

190-8977: 前充注泵总成

燃油注油泵

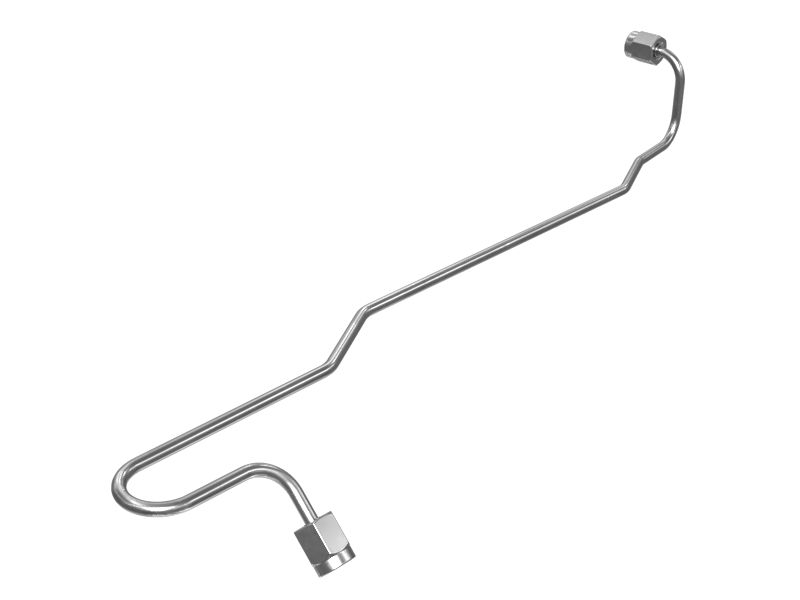

191-7942: 燃油管组件

喷油管线

191-7943: 燃油管组件

喷油管线

191-7945: 燃油管组件

喷油管线

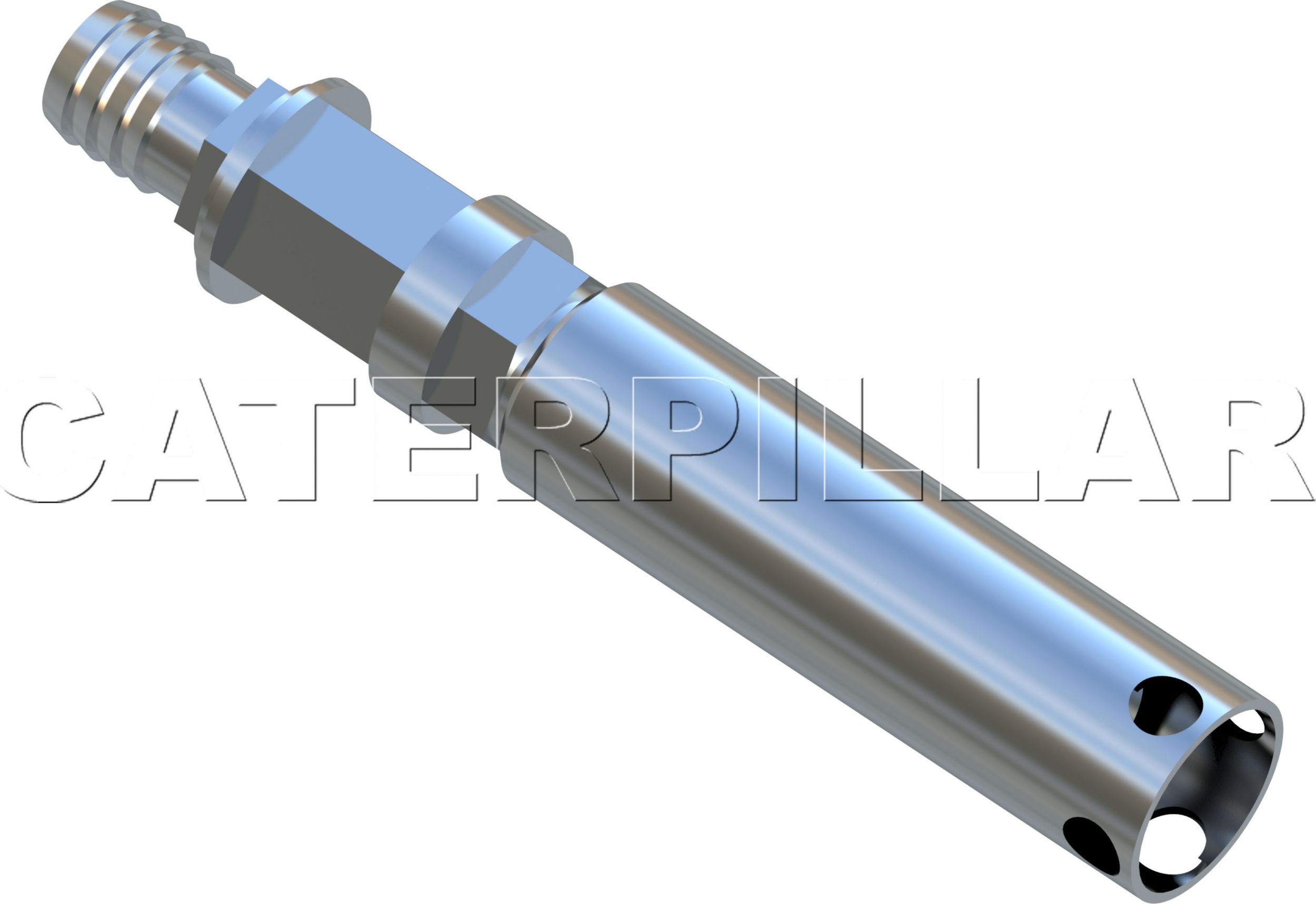

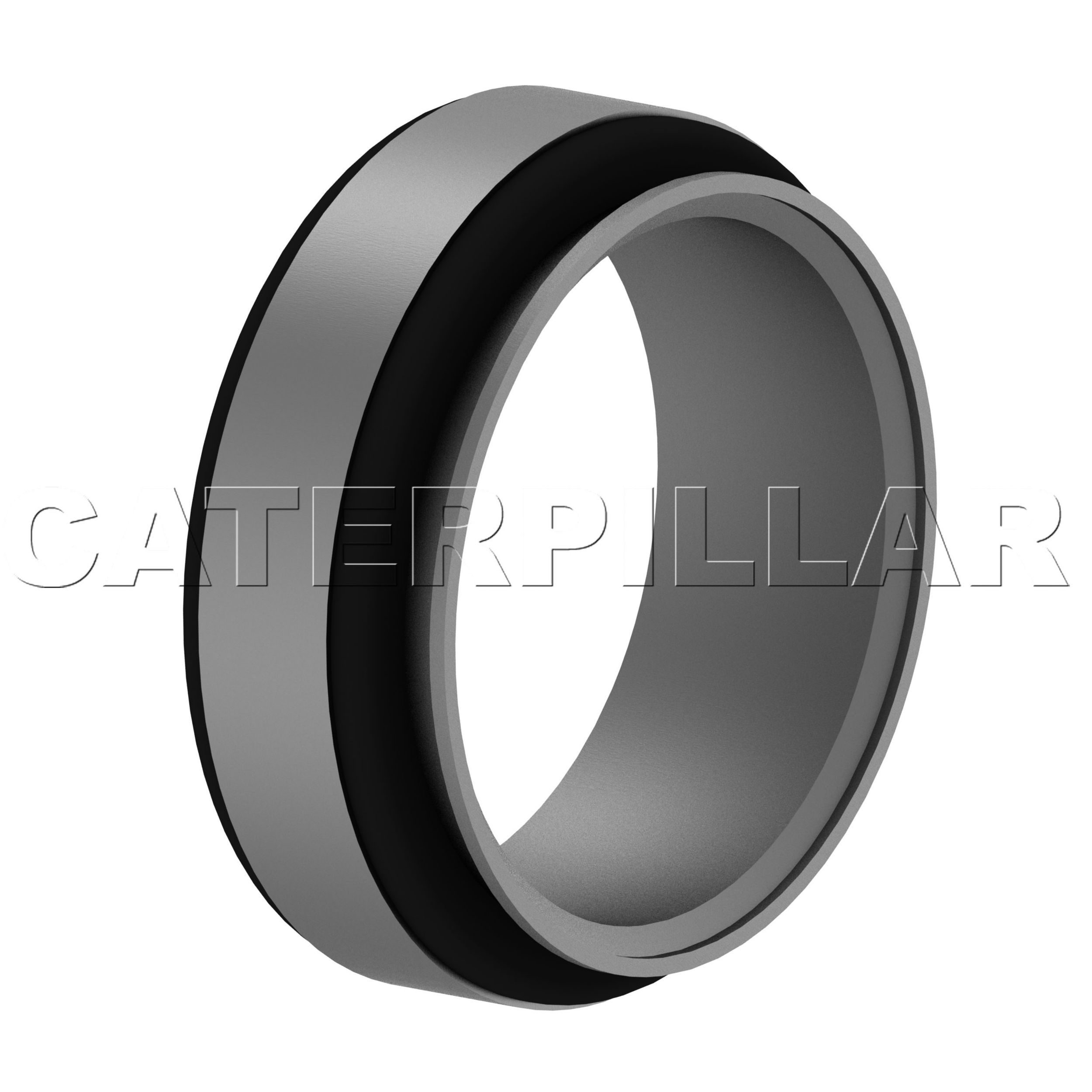

196-8334: 套筒
