60   将倒档油冷却器安装在热交换器下方。

61   在交流发电机上安装连接件。安装皮带并检查皮带张力。安装交流发电机。
62   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）检查废气门阀上的密封表面。检查将废气门壳体固定到涡轮增压器上的紧固件是否紧固。仅适用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（单涡轮增压器）检查涡轮增压器上的密封表面。

63   仅适用于 D13B-A/C/H/L，D13C4-A 舷内发动机提升带涡轮增压器的阀壳体并使其与螺栓对准。安装垫圈和新螺母。按照功能组 25：进气与排气系统 24 页扭转歧管和涡轮增压器。在缸盖侧面安装旁通管路。安装冷却剂温度传感器。对着恒温器壳体、旁通壳体和来自排气歧管的管路安装通气管。

64   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）清洁并检查后部增压空气冷却器软管接头和软管。检查软管连接处的管路。确保软管夹如图示固定在软管上。

65   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）向上提升增压空气冷却器并将软管滑到冷却软管上。使用所有螺栓固定增压空气冷却器。图示为带废气门的涡轮增压器（D13B-A/C/G/H/K/L，D13C2-A，D13C4-A，双涡轮增压器）。

66   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）切记安装发动机前方的支柱和垫片。

67   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）如图示将软管夹紧固到位（以在装配发动机时紧固/松开它们）。检查冷却剂管和软管，确保其不与增压空气冷却器后面的任何部分发生摩擦。

68   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）将回油管安装到涡轮增压器上。重要！管路必须牢牢压入发动机机体中。如果新密封件在安装到管路上之前用 VP 润滑油（零件号1698135-8）润滑过，并且在管路被压到位之前发动机机体中的孔润滑过，该步骤将更容易进行。用锁止夹安装管路。

69   仅适用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（单涡轮增压器）将回油管安装到涡轮增压器上。安装冷却剂管路。重要！管路必须牢牢压入发动机机体中。如果新密封件在安装到管路上之前用 VP 润滑油（零件号1698135-8）润滑过，并且在管路被压到位之前发动机机体中的孔润滑过，该步骤将更容易进行。用锁止夹安装管路。

70   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）将隔热罩的侧面放在合适的位置。

71   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）将隔热罩的下部放在合适的位置。

72   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装将隔热罩固定到歧管上的两个螺栓和垫片(1)。不要完全紧固螺栓。安装将隔热罩侧面固定到其下部的螺栓。用中心螺栓夹紧输油软管(2)。不要完全紧固螺栓。

73   安装涡轮增压器轴承冷却水软管(1)。仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）将来自废气门阀的油管(2)安装到油底壳并连接电气端子。将油管夹紧固定到油冷却器盖上

74   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装涡轮增压器和废气门阀输油软管。用一个电缆结将废气门阀输油软管固定到涡轮增压器回油管上。

75   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装隔热罩，但不要完全紧固螺栓。检查 Y 形管是否固定到固定器内。注意 隔热罩可能需要在某个方向上移动以固定 Y形管螺栓。因此，隔热罩螺栓在安装 Y 形管时才紧固。

76   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装 Y 形管(1)并固定螺栓。不要完全紧固螺栓。用新密封垫圈安装(2)挠性管。安装夹子并紧固。注意 标注夹子的位置。紧固 Y 形管螺栓。紧固所有隔热罩螺栓。注意 不要忘记前部螺栓或垫片位于歧管下面的两个螺栓。

77   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装隔热罩的上部。注意 它应该在进行排气泄漏测试之后安装。

78   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）检查 Y 形管密封表面并安装一个新衬垫。安装后涡轮增压器。将水软管安装到涡轮增压器上。将回油管(1)连接到涡轮增压器上。注意 在安装在飞轮壳上的密封环上涂抹 VP 润滑油（零件号 1698135-8）以方便油管安装。将油管(2)连接到涡轮增压器上并将其夹紧至吊耳上。

79   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）紧固下部涡轮增压器隔热罩上的两个螺栓(1)。将水软管(2)夹紧至回油管上。

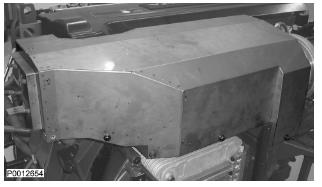

80   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装隔热罩的上部。

81   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装增压空气管路。

82   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装空气过滤器固定器(1)。将橡胶螺柱软管(2)夹紧至涡轮增压器。安装 CCV 单元管路并固定夹子。

83   仅适用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（双涡轮增压器）安装空气过滤器壳体。21-0 发动机整机，
