1. 简介

本发电机组是设计为重工业用途，并在设计上考虑了机组安放后只需注入水／冷却液、燃料及电池液便即可以准备运行。多年的柴油发电机组设计及生产经验使本机组能提供高效率及稳定的高素质电源。本技术操作及维修保养手册为用户提供保养及操作之方法。利用本手册并配合柴油机手册、交流发电机手册及操作人员手册同时参照使用，可确保机组能长期地提供高效率运作。请注意，如在骯脏或多尘的环境使用本机组，应勤加保养以确保机组能正常运作。
要确保由经受专业训练之人士来对本机组进行调校及维修。
每一台机组在交流发电机部位钉有一块铭牌，在铭牌上刻有机组型号及机身编号。在需要订购备用零件或保修服务时，就需要提供上述号码，关于这一点，将在第3章第一节作进一步说明。
2. 安全
2.1　总体说明　
本机组在正常运作下甚为安全。为避免在安装、使用及维修过程出现问题，请注意下列事项。但因为不可能预计所有使用之环境，因此本手册所列举之注意事项亦非万全。希望用户在操作过程中注意安全。机组需由授权及受训之人员操作,操作员需明白安全预防措施及操作程序。
警告※
！在使用及维修本机组之前必须阅读及理解本手册的安全预防措施。
！不按照手册下列之指示及安全措施将会增加事故发生之可能性。
！切勿在明知不安全的环境下，试图开动机组。
！如已知机组不安全，请贴上“标记”，并把电池的接线断开，这样机组将不能开动，待情况正常再接回。
！如对设备内部进行清洁或维修，将电池的负载接线拆下，并贴上“标记”。
！安装及操作本机组必须严格遵从相关国家、地区或组织的标准、规范或其它要求。
2.2 安装、移动及运输
本手册之第4章将会对机组的安装、移动、运输作出说明，请做出上述行动之前阅读相关章节，并注意下列之预防安全措施：
警告※
！连接电线必须依照相关的标准、规范及其它要求，包括接地要求及漏电故障保护。
！分体油缸及燃油系统的安装，必须符合相关的规范、标准及其它要求。
！柴油机排放出的废气对人体有害。所有安装在户内的机组必须有符合标准之密封管将废气排出户外。确保排气管或消声器等远离易燃物质，并确保排出的烟雾不致成为公害。
！切勿用发动机或交流发电机的耳环来吊起机组，要用机组单独的突出吊环（如果有安装的话），可用连接在底座的十字杠及吊环来吊运。
！确保吊挂及支持物已装牢、正确连接及能承受吊挂物之重量。
！当机组已吊起时，在地面所有人要远离。
！用拖车移动发电机组时要遵守当地有关规范、标准及交通规则，这些规则包括在拖运重物时的最高及最低限速，并要检查剎车是否良好。
！确保所有人离开，然后才关上带防音外壳机组之门扇。
！不许任何人在运输途中骑坐在拖车式机组上，或在其上面走动站立。
！切勿在任何危险品存放地点安装或使用本机组，除非该机组经特殊设计。
2.3 防火防爆
本机组使用的燃料和排出的烟雾易燃及有爆炸的危险。谨慎处理这些物质可以防患于未然。同时，机房应备有状态良好的BC和ABC灭火器以策安全。用户必须懂得如何使用这些灭火器。
警告※
！确保安放机组之房间有足够的通风。
！确保机房、地板及发电机组清洁，如有燃料、电池电解液或冷却剂发泄时，要立即清理。
！切勿把易燃液体存放在发电机组附近。
！沾有油的擦布要存放在有盖金属容器里。
！不允许在电池及燃料附近抽烟或打火花，或其它引发明火的行为。因为燃料挥发的气体会引起爆炸，此外因电池充电而产生的氢气也会引起爆炸。
！在连接或断开电池之前，将电池充电器的电源切断。
！将导电的物体如工具等，远离外露的带电部分（例如输出电极），以防止产生电弧或火花，因电弧会引起燃料或气体爆炸。
！切不可在机器运转时给油缸加燃油。
！切不可在已知有燃料泄露时还试图开机。
！在排气系统中如积存过量的未燃气体时，要特别小心，因存有潜在的爆炸危险。这些气体是由于反复启动机组，或者因检查气阀，或者热机停车而积存的，应先把气排走然后再起动。
2.4　保护罩
本机组设有对旋转部位保护的保护罩。但在开机时机旁工作人员还须小心注意各活动机械部分可能对个人产生的危险。
警告
！在风扇保护罩或其它安全保护罩拆开的情况下，切勿试图开机。在开机时切勿试图把手伸到这些保护装置下面或附近去进行维修。
！手掌、手臂、长头发、松衣服及手饰等均要远离皮带轮及其它转动部分。
注意：有些转动部分在机器开动时是不能清楚看见的。
！带防音外壳机组上如装有维修门，在无必要时，尽量把门关上。
！小心碰到热的油，热的冷却剂，热的排放气体，热的表面或尖锐的表面或角。
！在机旁工作时要穿上工作服，戴上手套和帽子。
！不要在冷却液未完全冷却时拧开散热器的盖。待冷却液冷却后，先拧开盖子，让里面的气压释放，然后才完全把盖拧开。
！乙醚助燃点火不适合于有燃气预热装置及底特律引擎（DCC）。总的来说，这些协助启动方法不能在所有引擎使用，否则将会缩短引擎的效率及生命。
2.5　化学品
在本机组上使用的燃料、机油、冷却液、润滑剂及电池电解液都是在工业上常用的。然而，如使用及处理不当，亦会对人体造成危害。
警告※
！不要吞食或用皮肤接触燃料、润滑油、冷却液、润滑剂或电池电解液。如吞入燃料，应及时找医生处理。如接触皮肤则立即用肥皂及清水洗凈。
！不要穿已被燃料或润滑油沾污了的衣服。
！当处理电池时，要穿上防酸围裙、面罩或护目镜，　一旦被电池水沾上，立即用大量清水冲洗。
2.6　噪音
本机组如无装备防音外壳，将会产生105dBA的噪音，持续暴露在超过85dBA的噪音环境中，将会伤害听觉。
警告※
！当操作本机组或在本机组周围工作时，必须戴上保护耳朵的装备。
2.7　电力
电力装置只有在正确的安装、操作和维修保养下，才可能有效而安全地工作。
警告※
！本机组必须由合资格及有经验的电工进行负载接驳，必须符合相关的电器条例规范，标准及其它准则。在开机前最好请销售方派人检查。
！确保发电机组包括拖车发电机组的接地规格符合当地的电器安全标准才可使用。
！要连接负载或拆卸负载之前，应停机并把电池之负极接线（一）断路。
！不要站在水里或湿地上来连接负载或拆卸负载。
！当发电机组发电时，人体或没有绝缘之金属物体不要触及带电部分/或电源导线。
！在连接负载或拆卸负载之后，应立即把接线电箱的盖复位，切勿在打开盖子的情况下操作。
！使用本机组供电之负载或电力系统必须与本机组特性兼容，而且应在本机组的容量之内。
！进行维修保养时切记要断开所有电源。
！保持所有电气设备干燥和清洁。当发现有任何导线绝缘裂开，被切割或磨损时即应换掉。保持接线柱清洁和紧密。
！确保所有电源连接处及拆卸的电源线有适当绝缘。
！只能用BC级或ABC级的灭火器对电器灭火。
2.8　对被电击都进行抢救
警告※
！电源未切断之前，不可赤手接触电伤者之皮肤。
●在可能的情况下，切断电源。或可拔掉插头或把导线从伤者身上拉开。
●如果上述都不可能，就只好站在干的绝缘物质上把伤者从导体上推开，最好用绝缘物体，例如干的木棒进行。
●如果伤者无知觉，即根据需要进行人工呼吸抢救。
开通其气道
1、伤者的头后仰，向上抬起其下巴。
2、把堵在口或喉中的物体取出（包括假牙、烟、香口胶等）。
呼吸
1、 用眼观察、用耳聆听、用手去试检查伤者是否仍有呼吸。
循环系统
1、 检查伤者的颈动脉，看是否有脉搏。
如有脉搏但无呼吸
1、用力捏住伤者的鼻子。
2、深呼吸然后用嘴唇封住伤者的嘴唇。
3、慢慢地将气导入伤者的口中，观察其胸部慢慢涨起，让其胸完全回落。每分钟可进行10次人工呼吸，求助后迅速返回替伤者继续进行人工呼吸。
4、如无他人援手并需要把伤者留下及往别处求助时，先替伤者进行再次人工呼吸，求助后迅速返回替伤者继续进行人工呼吸。
5、每10次人工呼吸后，检查其脉搏。
6、当伤者呼吸已恢复，按本节下文描述的将其体位安放在“恢复”的体位。
既无呼吸又无脉搏
1、迅速电召救伤车。
2、给伤者做两次人工呼吸然后开始按下列步骤按胸部。
3、把手掌按在肋腔／胸骨交接二指宽对下之处。
4、将另一手掌手指互扣地按在按胸之手掌上。
5、保持手臂伸直，压下4－5cm（1.5－2寸）以每分钟80次的频率压15次。
6、重复上述做法（两次人工呼吸、压15次）直到救护人员到来。
7、如果情况好转，证实伤者有脉搏，继续进行人工呼吸。每10次呼吸后检查脉搏。
8、当呼吸已恢复，按下述将伤者体位放好。
“恢复”体位
1、按图将伤者侧卧。
2、将头部倾斜，但下巴向前突出，以保气管通畅。
3、确保他不会向前或向后滚动。
4、有规律地检查其呼吸及脉搏，如其中一项停止，则立即按上述急救方法进行。
警告※
！伤者如未恢复知觉，切勿给伤者饮料或水。
3. 总体说明
图3.1 标准发电机组结构图
项目　　　　　 名称
1　　　　　　　发电机组铭牌（固定在交流发电机上）
2　　　　　　　柴油发动机
3　　　　　　空气滤清器
4　　　　　　　 涡轮增压器（个别型号）
5　　　　　　 发动机调速器（位于另一侧）
6　　　　　　 起动马达
7　　　　　电池/电池架　
8　　　　　　　　　电池充电机
9　　　　　　　　　散热水箱
10　　　　　　　　交流发电机
11　　　　　　　　电源接线箱
12　　　　　　　　底架及油缸
13　　　　　　　　减震器
14　　　　控制屏
15　　　　电源空气开关

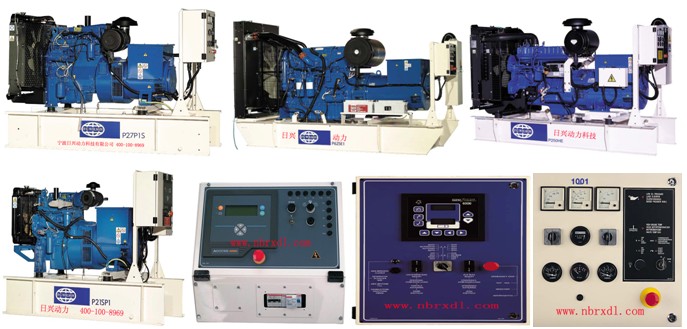

3.1 发电机组总体说明及鉴别
本发电机组的设计是一个完整的组合并提供超卓及可靠的性能。图3.1标示的是主要的部件，这是一台标准发电机组的构造图。然而，根据不同型号主体构造亦可能会有轻微的改变。本文对发电机组的主要部分作一简略说明，详细资料将在后面章节说明。每一部发电机组都有一个铭牌（①）， 钉在交流发电机的外壳上。铭牌上的数据用于鉴别　机组特征及其操作特性。这些数据应包括有型号、机身编码、
输出电压、相位及频率，输出功率用kVA或kW表示。为了提供参考，这些数据还会重复在随本手册附送的技术数据表内。型号及序列号均是独一无二不会重复的，当需要购买配件及保修服务时须提供这些编号。
3.2 柴油发动机
柴油发动机是发电机组的动力之源（②），是特为本发电机组设计制造的，性能安全可靠。柴油机属于重工业型，采用4冲程或2冲程压燃式汽缸以提供稳定动力。配套包括筒形空气滤清器（③），部分型号柴油机装有涡轮增压器（④），及机械式或电子式调速器（⑤），以准确控制柴油机之转速。
3.3 发动机的电力系统
发动机的电力系统根据型号不同而分别为12或24伏负极接地直流电。这系统包括一个起动马达（⑥），电池和电池架（⑦，在一些大型的发动机，此系统可能安置在发动机附近的地板上），一个电池充电器（⑧）。发动机普遍是提供一个铅酸电池，关于这一点将在本手册之第10章详加讨论。本机组在客户要求下，亦可配合其它类别的电池使用。
3.4 冷却系统
发动机冷却系统包括一个散热水箱（⑨），一个高能轴流风扇及一个恒温器。交流发电机设有独立的风扇来冷却它的组件。注意气流是被推向通过散热器，冷却气流是先经过交流发电机，然后经过发动机，最后才能通过散热水箱。
3.5 交流发电机
输出的电力是由一个带防护罩及防滴水保护外壳、无碳刷自励磁、自稳压式交流发电机产生（⑩）安装在它顶部的是电源接线箱（）。
3.6 燃料箱及底架
发动机和交流发电机都安装在一个厚重的钢底架上（）。除了那些最大型的机组，一般情况下底架上包括有一个可盛有全负载开机6小时的燃料箱。 如无燃料箱在底架上，则可以附加购置一个独立的燃料箱。
3.7 减震器
本发电机组装有减震器（），这是专为减少发电机组在开动时之震动传达至基础而设的。这些减震器安装在发动机/交流发电机脚和底架之间。然而在较大型的发电机组，发动机/交流发电机是固定在底架上，而减震器则是配套提供给客户自行安装在底架和基础之间。
3.8 消音器及排气系统
排气消音器随机附上待装，消音器及排气系统能减低噪音并能直接把废气排出户外。
3.9 控制系统（鉴别）
控制系统及控制屏有多款，每一机组上都装有其中一款（）以便用来控制操作及输出，并保护机组不会因不正确的操作而损坏。本手册第9章提供详细数据，并有标记符号以帮助鉴别不同控制系统。
3.10 电源空气开关
为了保护交流发电机，一个适合相关机型及相关电力输出的电源开关（14）安装在独立开关箱内。在某些情况下，开关可能与自动转换输送系统或控制屏装在一起。
4. 安装、移动、吊运及存放
4.1 总则
一旦发电机组的体积及相关的控制系统或配电系统已经确定，安装计划则可以确定。本章将讨论有效及安全的安装重要因素。如须要提供进一步的数据，请索取发电机组安装手册。
4.2 外壳
如果发电机组装有外壳，那么安装和搬运就是轻而易举的事。本品牌发电机组有两种基本型号的外壳。第1种是紧凑式外壳，可以是全天候式或防音全天候式；另一种是货柜式外壳，也备有全天
候式和防音全天候式。
　　 这些外壳均提供方便搬运及容易安装的结构，同时也给零件提供了保护，防止不懂的人乱动机器。
警告※
！在锁上外壳门时，要确保没有人在外壳之内。
4.3 搬运发电机组
发电机组的底座就是特意为方便搬运而设计的。不正确的搬运会严重损毁发电机组部件。
　　可用升降叉车小心举起发电机组或者着力在机组底座上进行小心的推或拉。如果推，则不要直接机组推机架，一定要在叉车与机架之间放置木头以防碰撞机架和分散重量。如果发电机组要经常搬动的话，可在机架上装上“充油式滑轨”，滑轨将会提供叉车凹槽并有吊装孔。较小的型号已有供叉车升降的凹槽在底架上。
警告※
！切勿用引擎或交流发电机的吊环来升吊发电机组。
！检查悬吊装备和支承物是处于良好状态，吊挂装备载重量是否合适。
！当机器吊起之后，任何人不要走近。
如果准备吊起发电机组，应安装一个单点的悬吊装置，标准带外壳机组已有此单点悬吊装置。如为了安装而吊起发电机组，则底架上突出
的点就是为了升吊而设的，连接好后，检查是否已牢牢挂住，焊接处有无裂缝，螺丝是否收紧等等。需用横杠以防止机器碰撞（参看图4.1）。吊装的点应在重力的中心（较近发动机），而不是整机的中心，这样才可以垂直吊起。一旦机器离地，就要用导索来防止钢绳扭结或机器摇摆。在风大时不要起吊。机器放下时要放置在平坦及能
承受发电机组重量之地方。
这种起吊方式只能用在为了安装的一次性起吊。
如果经常要起吊，则应装上单点悬吊装置。
如用直升机吊起发电机组，则一定要使用吊环。
4.4 安装的位置
选一个好地方安装发电机组是安装所有步骤中至为重要的。下面因素对选址甚为重要。
●充分通风
●能保护零件免受雨水、雪、冰雹、洪水、阳光直射、冰点温度或过热。
●不要让机器暴露在污染的空气中，例如研磨尘粉、金属尘粉、纤维屑、烟、油烟、蒸发气体、发电机排放的烟雾或其它污染。
●要把发电机组装在不会被倒下的树木、电杆压倒的地方，或因为车辆、吊车落下物体压倒之地方。
●在发电机组周围要有空间，一为冷却，二为方便维修，至少周围1米、上空2米不能有其它对象。
●要有可以让整机通过到安装机房的通道。空气出入管道要易于装卸以便利用作搬运口。
●限制非管理人员进入机房。如果必须把发电机组装在建筑物外面，则需要配备全天候式或货柜式外壳。对于需要临时安装在建筑物内或外之发电机组此类外壳式装置是非常有用的。
4.5 基础/减震器
发电机组整机出厂采用一钢质底架准确地安装了交流发电机及发动机，因此安装本机时只需要以螺丝固定在一个良好之基础上（参图4.2）。
典型的安装减震技术图示
1.减震器
2.可拆装的排气连接器
3.可拆装的排气道
4.5.1基础：最好的基础是建造一块加强型混凝土来安装发电机组，可防止摆动和震动。标准的水泥块厚度是150mm-200mm（6-8英吋），面积不能小于发电机组组底架，且能承受基础板加上发电机组的重量（如果发电机组打算安装在高于地面层建筑物的结构，则该结构必须要能承受发电机组的重量，还有储存的燃料及附件的重量）。建筑物必须符合当地建筑标准，如果地板经常潮湿，如在锅炉房，基础就要高于地板，这样才能给发电机组提供一块干地方，也便于工人进行接
线、维修保养，也可以减少底架金属的锈蚀。
4.5.2 减震：为了尽可能减少发电机组的震动传至建筑物，发电机组设有减震器，安在发动机/交流发电机脚和底架之间，这就使底架可以直接平放在基础上。至于较大的发电机组，发动机/交流发电机是钢性固定在底架上，另附有减震器供用户在安装时用于机架和基础之间。在任何情况下，发电机组应牢固地栓在地上以防止移动（无论有
无通过减震器）。减震器亦需用在机组的对外连接物上，如软性燃料管、排烟管、排风管软性接口、电线软管及其它连接支承系统等等。（见图4.2）

4.6　供给发动机燃烧的空气可燃气体输入
供给发动机燃烧的空气必须干凈并尽可能低温。正常情况下，空气是在发电机组周围，通过装在发动机上的空气过滤器过滤后供应机组使用。然而，有时在发电机组附近的空气因为尘土、骯脏、热等原因而不合适用，就要从建筑物外面干凈的空气处抽取，或从另一房间抽取。此时不要把空气滤清器拆下来安在远处，这样做很容易让骯脏物进入发动机，如要这样做，需用本厂认可的空气输入装置，否则将会对发电机组的运转带来不良效果。
4.7　冷却和通风
发动机、交流发电机及排气管均散出热量，温度升到一定程度将会影响发电机组的效率。因此，必须采取措施来保持发动机及交流发电机冷却。如图4.3所示，是正确的空气流动路线，空气从机尾部分经过发动机，经过散热器，然后由一个可装拆的排气管排除室外。如果没有排气管将热气排出室外，风扇将把热空气抽散在周围，热空气将会短路回散热器，减低冷却效果。
空气的入口和出口都要够大，足以让空气自由进出，大约通风口至少是散热器芯面积的1.5倍。空气出入口都应有百叶窗做恶劣天气保护。这些叶板可固定，但最好是可移动的，这样当天冷机器不开动时，叶窗可关上。这就可使房间保持温暖而有助于发动机启动和加负载。自动起动的发电机组通气口百叶窗叶必须是自动开闭的，它应设定在机器开启后即自行打开。不要依靠散热器排出的空气来推开窗叶，除非是特殊设计的。当用一个远距离的分体散热器或热交换冷却系统时，
发电机组产生的热仍须要排出室外。
图4.4 空气排放
1.空气入口
2.空气出口
4.8 排烟
发电机组排烟系统的目的就是把会对人体造成伤害的烟雾或气味排放到户外及一定高度，并减少噪音。一个和排烟管兼容的合适消音器用来减低噪音，它可以装在室内或室外。（见图4.4）
警告※
！所有装在户内的发电机组都必须用不泄漏的排烟管把废气排出户外，排烟管安装必须符合相关的规范、标准及其它要求。
！确保热的排烟消音器及排烟管远离易燃物质。
！确保经排放的烟和废气不成为公害。
在设计排烟系统时，最基本的考虑是反压力不可超过允许范围，因为过度的反压力将会大大减低发动机的效率和耐用程度，并严重增加燃料消耗。为减少反压力，排烟管应设计得越短越直越好，如必要弯曲，曲径必须至少是管内径的1.5倍。超过3m的设计需征得厂家同意。
其它排放系统设计标准如下：
●在发动机排烟出口与排气管连接处加上排烟软管。它的作用是减少发动机所产生的震动传达到排气管及建筑物，允许排烟管因受热膨胀及安装时的少许角度偏差（参考图4.4）。
图4.4 标准排气系统安装
1.排气消音器
2.入墙套管及伸缩接缝
3.防雨帽
4.消音器/管支承物
●确保在安装消音器和喉管时，不要因拉紧而造成断裂或泄漏。
●安装在室内的排放系统管道应加水隔热处理以减少热的散发和降低噪音。喉管和消音器，无论装在室内或户外，均应远离可燃性物质。
●排烟管应倾斜向下安装及装有排放水阀，排水阀应在最低点，以防止水流进发动机和消音器。
●当排烟管穿墙而过时，应有套管，用来吸震，并使易燃物质远离这些发热的管道，并加装膨胀喉管。（参看图4.4）
●排烟管伸出室外的一端，如果切口是水平的，应切成60度；如垂直则装上防雨帽，以防止雨雪进入排烟系统。
●排烟管不可以连另外的发电机组排烟管或其它烟管，如火炉或锅炉的烟管。
4.9　燃料系统
燃料系统要做到源源不绝地供应清洁的燃油给发动机。大多数机组都安装有一个日用油箱或附加大储油缸和油泵及相关之系统（见图4.5）
！固定发电机组的分体油缸安装，需符合当地规格。
！在燃料附近不准吸烟，不准产生火花或火焰。挥发的燃料及机油是会爆炸。
4.9.1　 日用油箱：日用油箱直接向发电机组供油，因而亦应放置在发电房内。小型机组的钢底架内设有钢制或塑料制的日用油缸配备燃油管接驳至柴油机。此类“机底油缸”能为柴油机提供 6 小时以上全负载运行。如配备特大机底油缸能运行大约24小时。
警告※
！切勿让机底油缸受压，此情况出现是由于油缸疏气阀阻塞或溢油管接驳至大贮油缸。
4.9.2　 大型贮油缸：为了要延长机组使用时间，则要有一分体的大油缸，尤其对那些没有定期供应燃料的备用发电机组，以避免因应急开动备用发电机组时，供油的渠道却接不上。
大油缸一般应安置在外方便加油的地方，而且应便于清洁和检查，但不应暴露在冬天结冰的地区，因为油将会因黏度增加而流速减慢。油缸可安放在地面上或在地下。
大油缸必须有通气孔以便释放因灌注燃油时产生的气压或因为挥发和膨胀产生的气体。也要防止因燃料消耗而产生真空。油箱底部应是圆形，并放置时有 2度°倾斜便于积聚水和沈淀物。应在低点设一排污的阀，以便排出水和沈淀物到一固定的地方。埋在地下的油箱则应该经过油泵抽走积水。
　　 大贮油缸和日用油箱之间的高度差是很重要的。因为电力抽油泵极限垂直距离为 4m（13英尺）。因此，大贮油箱的底部不应低于日用油箱水平高度4m以上。
4.9.3　油路：燃料管可以用任何和燃料兼容的物质，如钢管或能适应任何环境因素的软管。
注意：
！燃油系统不能使用镀铅水管或镀铅装置。
燃料的输送及回流管至少应和机组上的开口一样粗细，而溢出管道则更应大一号。如管道较长，或四周环境温度较低，则这些油管要增大，确保其能顺畅流动。与柴油机接驳应使用软管连接，以防止因机器的震动而造成损害或断裂漏油。输送油管应高于油箱底部不少于 50mm，并远离排放阀。
清洁的油是关乎发动机寿命及可靠性的最重要因素。第一级过滤器应装在输送泵和发动机过滤器之间。排水及沈淀物的阀应在输送泵的逆端。
■图4.5标准燃料系统机底座内置日用油箱由大蓄油箱供油图示
1.附有溢出报警及仪表的油箱
2.贮油箱输油管
3.排气孔
4.容量表
5.大贮油箱
6.排污阀
7.槽箱
8.输出阀
9.到日用油箱的输油管道
10.电力输油泵
11.电力关闭阀
12.附加外槽
13.装在底架上的日用油箱
14.油位开关
15.人手入油管及疏气孔
16.水平表
17.排放孔
18.漏油报警装置
19.过滤器
20.高压柴油泵
4.10　防火措施
当设计安装发电机组时，应同时考虑下列措施：
●房间应设置走火通道，一旦火警发生时，工作人员可方便离开。
●装备BC级或ABC级灭火器或灭火系统。
●温度操作熔丝关闭的重力防火阀可连接在柴油机上，装置在燃料系统内以切断燃料供给。
