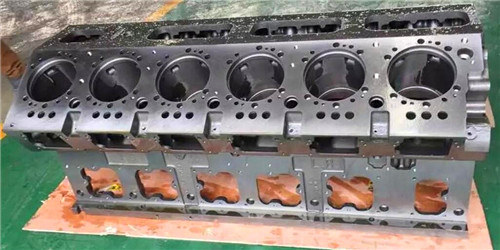

注: 确保千分尺接触台阶的平面。千分尺切勿接触圆角。

注: 如果康明斯QSK78发动机沉孔深度不符合技术规范，可能是在先前的维修步骤中使用了过厚或过薄的密封圈。测量并记录康明斯QSK78发动机沉孔深度，以确定康明斯QSK78发动机缸套突出量。

如图所示，使用深度千分尺在间隔 90 度的四个位置测量康明斯QSK78发动机沉孔深度。

注: 四个测量值的差别一定不能大于 0.25 mm [0.001 in]。如果测量值超出技术规范，必须加工康明斯QSK78发动机沉孔台阶。请与康明斯特约维修站联系。

注: 在没有双底切的康明斯QSK78发动机缸体上，确保千分表不与康明斯QSK78发动机沉孔圆角接触。

使用深度规总成（零件号 3823495）在康明斯QSK78发动机沉孔圆周上的四个位置测量康明斯QSK78发动机沉孔台阶角度。

测量台阶深度时，必须尽量接近康明斯QSK78发动机沉孔圆角和康明斯QSK78发动机沉孔边缘。

如果康明斯QSK78发动机沉孔边缘附近的测量值与康明斯QSK78发动机沉孔圆角附近的测量值相同，或比康明斯QSK78发动机沉孔圆角附近的测量值稍小，但不超过 0.036 mm [0.001 in]，则康明斯QSK78发动机沉孔台阶的角度 (20) 可接受。如果康明斯QSK78发动机沉孔台阶附近的测量值长于康明斯QSK78发动机沉孔圆角附近的测量值，则必须加工台阶。请与康明斯特约维修站联系。

测量上部康明斯QSK78发动机沉孔 (1) 的直径。测量点必须在康明斯QSK78发动机缸体顶部 2.54 mm [0.100 in] 以内。

注: 上部康明斯QSK78发动机沉孔的内径失圆度必须在 0.050 mm [0.002 in] 以内。如果测量值不符合技术规范，检查以确定康明斯QSK78发动机缸体是否可以加工以使用加大尺寸的康明斯QSK78发动机缸套。

注: 上部康明斯QSK78发动机沉孔必须不能大于康明斯QSK78发动机缸套法兰 0.076-mm [0.003-in] 以上。

注: 如果康明斯QSK78发动机沉孔不符合技术规范，则可能在先前的加工孔的步骤中使用了尺寸过大的康明斯QSK78发动机缸套。测量并记录测量值以确定合适的压配康明斯QSK78发动机缸套。

测量下部康明斯QSK78发动机沉孔 (3) 的直径。测量点必须在康明斯QSK78发动机沉孔台阶顶部 2.54 mm [0.100 in] 以内。

注: 下部康明斯QSK78发动机沉孔的内径失圆度必须在 0.050 mm [0.002 in] 以内。

注: 如果康明斯QSK78发动机沉孔不符合技术规范，则可能在先前的加工孔的步骤中使用了尺寸过大的康明斯QSK78发动机缸套。测量并记录测量值以确定合适的压配康明斯QSK78发动机缸套突出量。

如果康明斯QSK78发动机缸体不符合技术规范，则不要使用该康明斯QSK78发动机缸体。

检查填料环孔顶部的倒角。过度穴蚀必须进行维修。参照《补救维修手册》，公告号 3379035。
