燃油滤清器底座拆卸组装方法步骤卡特C13Perkins2206发动机

燃油滤清器底座拆卸组装方法步骤卡特C13Perkins2206发动机

注意
在产品的检查、保养 、测试、调整和维修过程中，必须注意确保液体被控制。在打开任何隔室或拆卸任何含有液体的部件之前，准备用合适的容器收集液体。
1.  将燃油供应转到 “OFF” 位置.
2.  将适当的容器放在燃油滤清器底座下方，以排放燃油。

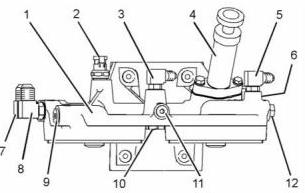

图释 3
典型示例
3.  拆下塞子（11）和（12）。让燃油排放。
4.  将锁片滑入解锁位置，并从燃油温度传感器（7）上断开线束总成（1）。
5.  断开软管总成 (2)。断开软管总成（4）。断开软管总成（3）和（5）。盖住软管总成。
6.  拆下燃油滤清器（9）和（10）。从燃油滤清器上拆下O形密封圈和燃油滤清器滤芯。有关更多信息，请参阅操作和保养手册，“燃油系统粗滤器-更换”和操作和保养手册，“燃油系统细滤器-更换”。
7.  拆下螺栓（6）。拆下燃油滤清器底座（8）。
拆解步骤
开始：
污染可能导致快速磨损和缩短零部件寿命。
a.  拆下卡特C13珀金斯2206柴油机燃油滤清器底座。请参阅拆解和组装，“卡特C13珀金斯2206柴油机燃油滤清器底座-拆卸”。

1.  从燃油滤清器底座（1）上拆下燃油充油泵（4）。有关正确的步骤，请参阅拆解和组装“燃油充油泵-拆卸和安装”。
2.  从燃油滤清器底座（1）上拆下燃油温度传感器（2）。有关正确的步骤，请参阅拆解和组装“燃油温度传感器-拆卸和安装”。
3.  从燃油滤清器底座（1）上拆下燃油旁通阀（6）（未显示）。从燃油旁通阀上拆下O形密封圈。
4.  从卡特C13珀金斯2206柴油机燃油滤清器底座（1）上拆下燃油单向阀（10）。从燃油单向阀上拆下O形密封圈。
5.  从燃油滤清器底座（1）上拆下接头（3）、（5）、（7）和（8）。从接头上拆下O形密封圈。
6.  从燃油滤清器底座（1）上拆下塞子（9）、（11）和（12）。从塞子上拆下O形密封圈。

1.  确保卡特C13珀金斯2206柴油机燃油滤清器底座清洁且没有损坏。如有必要，更换燃油滤清器底座。
2.  将新的O形密封圈安装到塞（9）、（11）和（12）上。将塞子安装到燃油滤清器底座（1）上。将塞（9）拧紧至41 N•m（30 lb ft）的扭矩。将塞子（11）和（12）拧紧至15 N•m（11 lb ft）的扭矩。
3.  将新的O形密封圈安装到接头（3）、（5）、（7）和（8）上。将接头安装到燃油滤清器底座（1）上。将接头（3）、（5）和（7）拧紧至15 N•m（11 lb ft）的扭矩。将接头（8）拧紧至41 N•m（30 lb ft）。
注意：确保接头的正确方向。

4.  将新的O形密封圈安装到燃油旁通阀（6）上（未显示）。将卡特C13珀金斯2206柴油机燃油旁通阀安装到燃油滤清器底座（1）上。将燃油旁通阀拧紧至35 N•m（26 lb ft）的扭矩。
5.  将新的O形密封圈安装到燃油单向（10）上。将燃油单向阀安装到燃油滤清器底座（1）上。将燃油单向阀拧紧至35 N•m（26 lb ft）的扭矩。
6.  将燃油温度传感器（2）安装到燃油滤清器底座（1）上。有关正确的步骤，请参阅拆解和组装“燃油温度传感器-拆卸和安装”。
7.  将燃油充油泵（4）安装到卡特C13珀金斯2206柴油机燃油滤清器底座（1）上。有关正确的步骤，请参阅拆解和组装“燃油充油泵-拆卸和安装”。
结束：
a.  安装卡特C13珀金斯2206柴油机燃油滤清器底座。请参阅拆解和组装，“燃油滤清器底座-安装”。
