卡特C13珀金斯2206柴油机涡轮增压器拆卸和安装步骤

卡特C13珀金斯2206柴油机涡轮增压器拆卸和安装步骤

1.  从卡特C15珀金斯2506柴油机涡轮增压器进口和涡轮增压器出口断开空气软管。

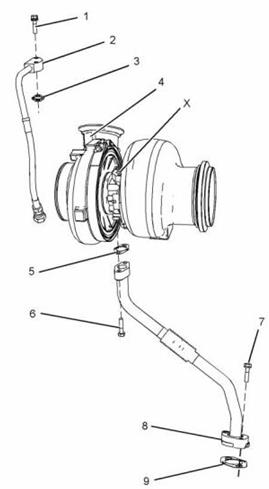

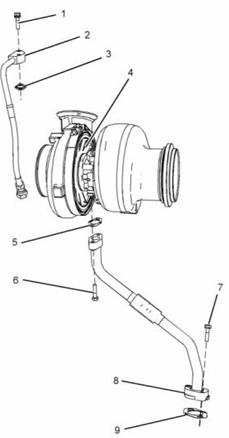

图释 21
卡特C15珀金斯2506柴油机典型示例
2.  按照步骤2.a到2.c拆卸卡特C15珀金斯2506柴油机涡轮增压器供油管总成。
a.  从发动机机油滤清器底座上断开管组件（2）。
b. 拆下螺栓 (1).
c.  从卡特C15珀金斯2506柴油机涡轮增压器（4）上拆下管组件（2）和接头（3）。
3.  按照步骤3到3.c拆下涡轮增压器排油管总成。
a.  拆下螺栓 (6) 和 (7).
b. 拆下管组件  (8).
c.  拆下接头 (5) 和 (9).
4.  将适当的起吊设备连接到卡特C15珀金斯2506柴油机涡轮增压器（4）上。涡轮增压器的重量约为32千克（71磅）。

图释 22
卡特C15珀金斯2506柴油机典型示例
5.  拆下螺母（10）。使用提升设备从排气歧管上拆下涡轮增压器（4）。
6.  拆下垫片 (11).
涡轮增压器-安装
注意
保持所有零件清洁无污染。
污染可能导致快速磨损和缩短零部件寿命。
1.  确保所有配合面清洁无损坏。

图释 23
典型示例
2.  将新垫片  (11) 放到排气歧管上。
3.  将适当的起吊设备连接到涡轮增压器（4）上。涡轮增压器的重量约为32千克（71磅）。使用提升装置将涡轮增压器安装到排气歧管上。
4.  将工具（A）涂抹到排气歧管螺柱的螺纹上。
5.  安装螺母（10）。将螺母拧紧至55 N•m（41 lb ft）的扭矩。
如果安装了新的卡特C15珀金斯2506柴油机涡轮增压器，请松开V形带箍并将轴承壳和压缩机壳旋转到正确的位置。
释 24

典型示例
6.  按照步骤6.a至6.c安装卡特C15珀金斯2506柴油机涡轮增压器排油管总成。
b. 将新接头（5）放置在涡轮增压器（4）和管组件（8）之间。安装螺栓（6）拧紧。
c.  将螺栓（6）和（7）拧紧至28 N•m（21 lb ft）的扭矩。
7.  通过进油口（X）用清洁的发动机机油润滑涡轮增压器（4）的轴承。转动涡轮增压器的轴以分配润滑剂。

8.  按照步骤8.a到8.c安装涡轮增压器供油管总成。
a.  将新接头（3）和管组件（2）放置在涡轮增压器（4）上。
b. 安装螺栓（1）。将螺栓拧紧至28 N•m（21 lb ft）的扭矩。
c.  将管组件（2）连接到发动机机油滤清器底座上。
9.  将空气软管连接到涡轮增压器进口和涡轮增压器出口。
如果安装了新的卡特C15珀金斯2506柴油机涡轮增压器，请将排气壳的V形带箍拧紧至13.5 N•m（120 lb in）。将压缩机壳体的V形带箍拧紧至18 N•m（160 lb in）。
a.  安装卡特C15珀金斯2506柴油机排气弯管。请参阅拆解和组装，“排气弯头-拆卸和安装”。
