Perkins CAT柴油机气缸体、缸套和缸头基本结构

Perkins CAT柴油机气缸体、缸套和缸头基本结构

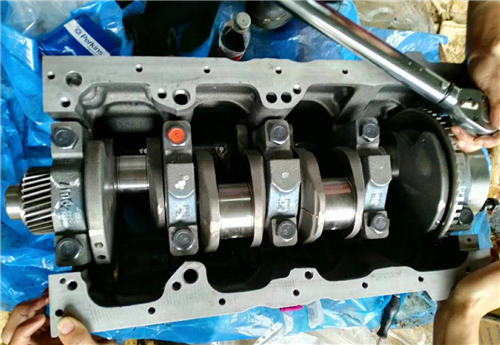

左右缸交叉成60度角，每个CAT Perkins柴油机主轴承盖用四个螺栓固定到机体上。

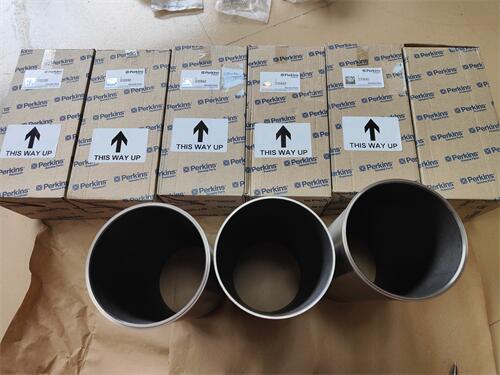

CAT Perkins柴油机缸套可以更换。CAT Perkins柴油机机体顶部作为缸套凸缘的密封，柴油机冷却液流经缸套使之冷却。缸套底部周围的三个园环密封圈保证了CAT Perkins柴油机缸套和缸体之间的密封，缸套凸缘底部的一个填料带保证了CAT Perkins柴油机缸套顶部和缸体之间的密封。

柴油机每缸有单独缸头，每缸有四个气伐(两个进气伐和两个排气伐)，由气伐连杆机构控制。没有凸肩的伐套压入缸头里，喷油器开口道位于四个气伐之间，凸轮轴上的第三角推动推杆系统，CAT Perkins柴油机推杆系统操作喷油器，燃油直接喷入气缸。
每个CAT Perkins柴油机缸头戌机体间有一铝镉板。冷却液通过镉板流出机体然后又通过缸头表面里的八个开口流进缸头。每个开口都使用水密圈防止冷却液卸流，气垫密封缸头、镉板和机体间的排水通道。
盖(1)可以通到CAT Perkins柴油机凸轮轴、伐升杆机构和燃油控制轴。
盖(2)可以通到CAT Perkins柴油机曲轴连杆，主轴承和活塞喷射器，拆下盖子，所有的开口都可用于检查和维护。
