威尔信发电机组EIM介面模块LED指示灯与接线图教程

威尔信发电机组EIM介面模块LED指示灯与接线图教程

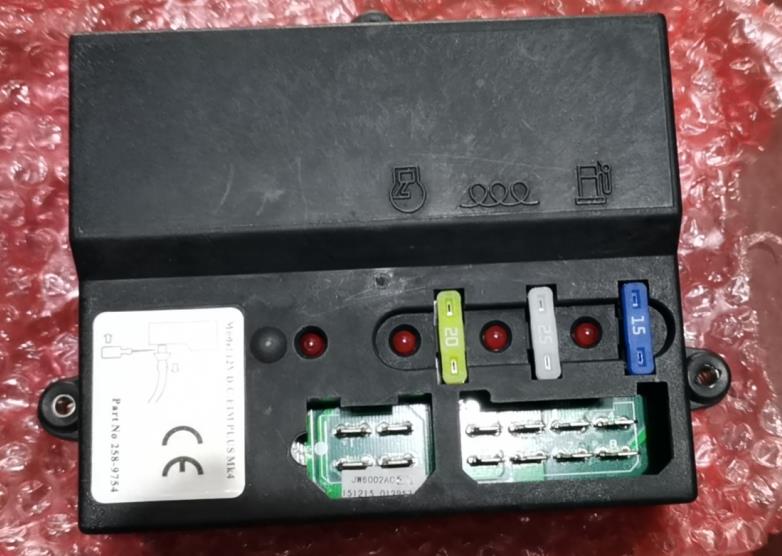

当前两种型号的EIM模块可供选用：

EIM Basic（基本型）和EIM Plus（增强型）
     EIM Basic（基本型）：该EIM模块被用于与LCP1钥匙启动屏和、奇才自启动屏配合使用。它由三个联合油门控制线圈、启动马达线圈、预热插件驱动电路的继电器组成。该模块直接由启动电池供电。
     EIM Plus（增强型）：该EIM模块被用于与LCP2自启动屏和LCP1钥匙启动屏配合使用。它同样由以上所述的三个继电器电路组成，同时增加了通过装于引擎飞轮室外壳的转速传感器（MPU）监测引擎转速的电路，并可设定超速临界值。该模块直接由启动电池供电。EIM Plus通过转速传感器（MPU）获取转速信号，如果转速信号上升超过预设值，会向发电机组控制屏发送一个0伏信号启动控制屏的超速故障保护电路。
