威尔信逊发电机组258-9753 9754 9755 9756EIM模块启动失败与正常运行过程

2023/9/4 21:18:16

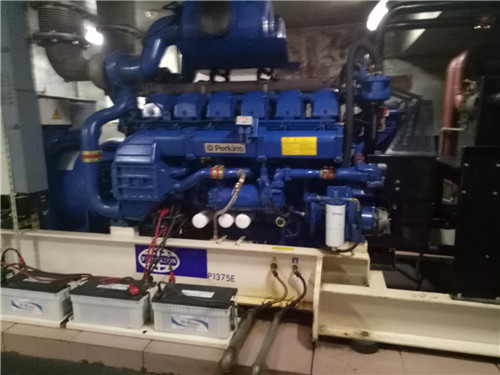

威尔信逊发电机组258-9753 9754 9755 9756EIM模块启动失败与正常运行过程

启动失败与正常运行过程
如果在启动马达切换延时电路的延时时间内,发动机还无法达到启动转速,此时启动马达切换延时电路Q1输出电压,Q1导通,Q1的输出端和输出低电平,即向CON2/3端口发出低位开关信号;同时启动马达切换延时电路的输出也加到“‘门电路的输入端, “‘门电路输出电压为低电平,该电平加到Q3的基极,Q3关断,使启动继电器R3释放,触点R3/1断开,输出端口CON1/1没有电压输出,启动马达电磁开关失压释放、启动马达退出与飞轮的啮合状态,L1熄灭以指示启动马达工作端口没有电压输出。

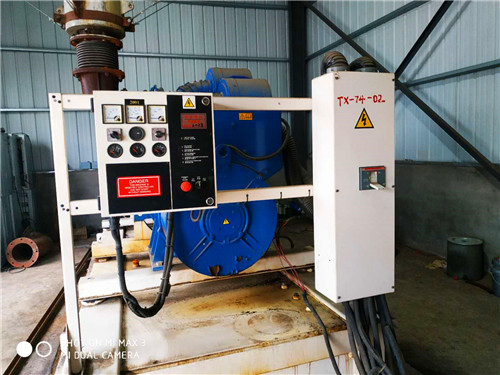

正常运行过程
发动机的转速传感器MPU通过感应飞轮转速,将发动机转速转化为电压信号通过CON2/4端口输入EIM模块中的转速比较电路。如果转速超过预定启动转速,转速比较电路启动探测信号端口便向启动马达切换延时电路输出电压信号,启动马达切换延时电路的输出信号加到“‘门电路的输入端,从而使“‘门电路输出为低点平,Q3关断,启动继电器R3释放,其触点R3/1断开,CON1/1端口没有电压输出,启动马达停止工作退出与飞轮的啮合状态,L1同时熄灭,指示启动马达工作端口没有电压输出;此时,转速比较电路发动机正常启动端口便输出电压,使Q1输入为高电平而(负极)导通,由CON2/3端口输出低位开关信号,因此控制屏的相应接收端口通过该端口对地导通,即接收到发动机正常启动信号。在该过程中,启动马达退出与飞轮啮合转动的工作状态,而油门电磁阀则始终保持吸合的工作状态。
