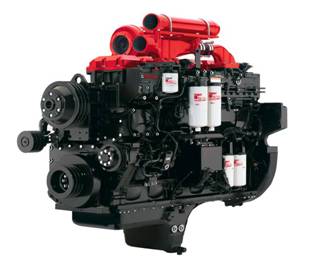

康明斯Cummins QSK23柴油发动机技术参数规范

n       一般技术规范

•          功率（参考发动机铭牌）

•          排量.................... 23.15 L [1413 cu in]

•          缸径和行程....... 170 mm x 170 mm [6.69 in x 6.69 in]

•          发动机重量：
          干重.................... 2858 kg [6300 lb]
          湿重.................... 2905 kg [6404 lb]

•          气门和喷油器设置（冷态）：
          进气门调整值............ 0.32 mm [0.013 in]
          进气门极限值...... 0.30 至 0.34 mm [0.012 至 0.013 in]
          排气门调整值............ 0.62 mm [0.024 in]
          排气门极限值..... 0.60 至 0.64 mm [0.024 至 0.025 in]
          喷油器 OBC 方法调整（发动机内）…. 32 N•m [24 ft-lb]

․     压缩比.................... 16.0:1

․     曲轴旋转方向（从发动机前端观察）.................... 顺时针

․     点火顺序.................... 1-5-3-6-2-4

n       燃油系统 1

•           发动机怠速转速 700 ± 25 rpm

•           最大进油阻力：

   - 干净的燃油滤清器 100 mm Hg [4.0 in Hg]

   - 脏污的燃油滤清器 229 mm Hg [9.0 in Hg]

•           燃油回油管阻力：

   - 带单向阀 0 到 21 kPa [0 到 3 psi]

   - 单向阀已拆卸 14 到 34 kPa [2 到 5 psi]

•          燃油泵和缸盖之间的燃油单向阀（集成到燃油泵）：

   - 开启压力 21 到 35 kPa [3 到 5 psi]

•           发动机最低起动转速 130 rpm

n       燃油系统 2

•           燃油回油管中的燃油单向阀：

   - 开启压力 13 到 25 mm Hg [1/4 到 1/2 psi]

•          24 VDC 系统切断阀电磁阀线圈电阻（欧姆）

      28 至 32 欧姆

•          燃油泵拖动压力 — 最小 172 kPa [25 psi] @ 150 rpm

•          燃油泵压力 — 最小（在发动机上测量）：

  - 1500 rpm 1779 kPa [258 psi]

   - 1800 rpm 2117 kPa [307 psi]

  - 2100 rpm 2344 kPa [340 psi]

n       润滑系统

l        机油压力（用 15W-40 机油，107°C [225°F] 时）：

 - 怠速时（最小允许值）       70 kPa [10 psi]

 - 额定转速时（最小允许值） 210 kPa [30 psi]

l        机油温度：       - 最大 120°C [250°F]

l        机油滤清器容量：

 - 组合式滤清器（两个 LF9325） 5.3 升 [1.4 加仑]

l        机油集油槽容量：

 - 高油位 52 升 [13.7 加仑]

 - 低油位 42 升 [11.1 加仑]

n       冷却系统

l        冷却液容量（仅限于发动机）: 46.6 升 [49 夸脱]

l        节温器工作范围标准:     82° 到 94°C [180° 到 202°F]

l        最大冷却液压力（压力盖除外）: 241 kPa [35 psi]

l        最大允许顶部水箱温度： 100°C [212°F]

l        顶部水箱最低推荐温度: 70°C [160°F]

l    &nbs, p;   最大排气时间允许值:     25 分钟

l        最小允许保留容量或系统容量的 10%以较大者为准）:

    4.7 升 [4.9 夸脱]

l        最低允许压力盖压力:     50 kPa [7 psi]

n       进气系统

l       最大允许进气阻力（额定转速和负载时）：

   - 带干净的滤清器滤芯 380 mm H2O [15 in H2O]

   - 带脏污的滤清器滤芯 635 mm H2O [25 in H2O]

l        空-空中冷系统最大允许阻力（包括管路）：

   - 最大（额定转速时） 100 mm Hg [4.0 in Hg]

n       排气系统

l       背压 — 最大（额定转速和负载时）

   75 mm Hg [3.0 in Hg]

l       排气管规格（正常可接受内径）：

   - 所有规格 152 mm [6.0 in]
