康明斯CumminsQSK23柴油发动机四大系统

康明斯Cummins QSK23柴油发动机四大系统

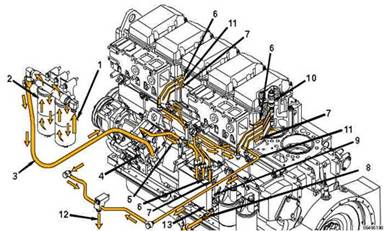

康明斯Cummins QSK23发动机燃油系统流程

康明斯Cummins QSK23发动机压力传感器装在油泵出口燃油压力缓冲管的末端，向ECM提供油泵出口压力信号。

该总成包括 :

康明斯Cummins QSK23发动机控制阀总成有一个燃油进口和两个燃油出口.执行器控制通过出口的燃油流.燃油计量执行器控制燃烧所需要的燃油量.燃油正时执行器控制实现无极可变正时所需燃油量.

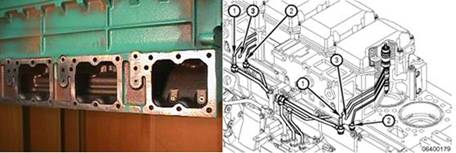

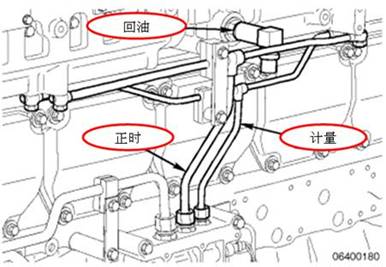

康明斯Cummins QSK23发动机燃油道集成在进气管内，包含正时、计量及回油油道。

康明斯Cummins QSK23发动机冷却系统流程

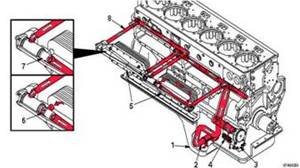

康明斯Cummins QSK23发动机润滑系统流程

康明斯Cummins QSK23发动机进气系统

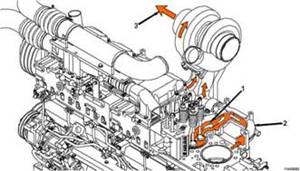

康明斯Cummins QSK23发动机排气系统

康明斯Cummins QSK23发动机进排气系统流程框图
