帕金斯柴油机高压油泵-高压油管-喷油器燃油系统工作原理

一、帕金斯柴油机高压油泵-高压油管-喷油器燃油系统工作原理
帕金斯柴油机的燃油系统中，高压油泵、高压油管和喷油器共同协作，确保柴油机的正常运行。
高压油泵通过凸轮轴带动工作。凸轮轴上的凸轮在旋转时，将来自油箱的燃油吸入高压油泵内部。高压油泵内部的柱塞泵由一个圆柱形金属柱塞和与凸轮轴相连的活塞杆组成。当凸轮轴转动时，推动活塞向上运动，将燃油吸入泵内。接着，高压油泵将燃油压缩到非常高的压力。在柴油发动机中，通常需要将燃油压力提升到几百至几千个巴。当活塞被推向上方时，它会压缩泵内的燃油，将其排入高压油管中。然后，当活塞向下移动时，高压油泵会再次吸入燃油，为下一次压缩做准备。

二、高压油管连接高压油泵和喷油器，将高压燃油从高压油泵输送到喷油器。
喷油器的工作原理如下：来自喷油泵的高压柴油通过油管接头进入喷油器本体上的进油通道，然后进入针阀本体中部的环形油腔，作用在针阀的承压锥面上，对针阀形成向上的轴向推力。一旦推力大于喷油器的压力调节弹簧的预压力，针阀立即向上移动，打开喷射孔，高压柴油被喷射到燃烧室中。当喷油泵停止供油时，高压油路中的压力迅速下降，针阀在调压弹簧的作用下及时回位，关闭喷油孔，停止喷油。
综上所述，帕金斯柴油机的高压油泵、高压油管和喷油器在燃油系统中各司其职，共同保证了柴油机的高效运行。

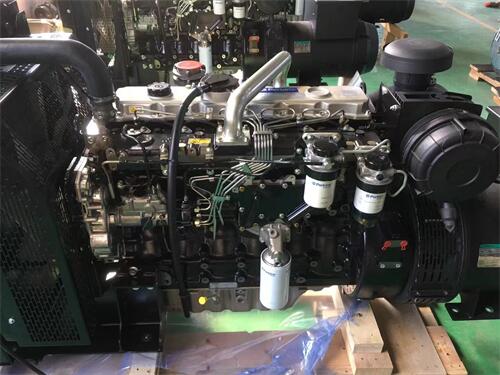

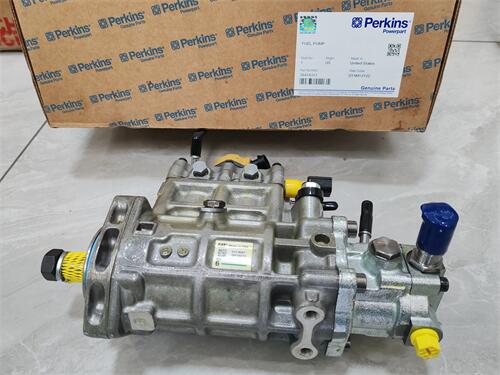

三、帕金斯柴油机高压油泵如何工作
帕金斯柴油机的高压油泵通常由凸轮轴带动。凸轮轴上的凸轮在旋转时，将来自油箱的燃油吸入高压油泵的内部。高压油泵内部包含一个柱塞泵，它是一个圆柱形的金属柱塞，具有与凸轮轴相连的活塞杆。当凸轮轴转动时，它将活塞向上推动，将燃油吸入泵内。接着，高压油泵将燃油压缩到非常高的压力。在柴油发动机中，通常需要将燃油压力提升到几百至几千个巴。这是通过柱塞泵的工作原理实现的。当活塞被推向上方时，它会压缩泵内的燃油，将其排入高压油管中。然后，当活塞向下移动时，高压油泵会再次吸入燃油，为下一次压缩做准备。

高压油泵的工作过程中，通过对柱塞的轴向角度旋转来调整柱塞有效压距，达到油泵控制压油量的目的。由发动机曲轴转动通过齿轮带动凸轮轴上凸轮旋转，凸轮对油泵顶杆上滑轮作一顶一放作周期运动，使柱塞在柱塞套内做往复运动，在泵的进出两油阀配合下来完成吸油和压油，使其瞬间产生 10MPa 以上高压，并将柴油通过喷油管路、喷油器等雾状喷入近 60 个大气压的机体燃烧室产生燃烧爆发作功，通过气缸、活塞连杆、曲轴等机构产生旋转动力。

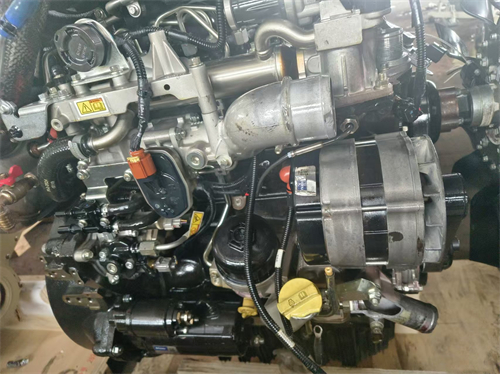

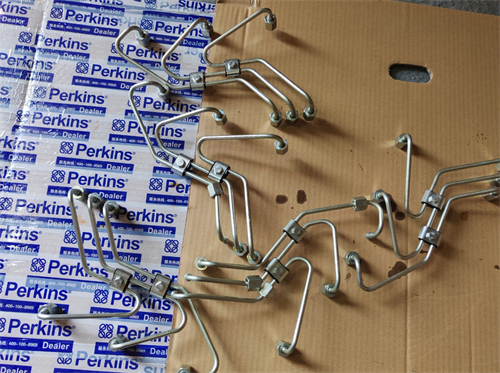

四、帕金斯柴油机高压油管作用
帕金斯柴油机的高压油管是连接高压油泵和喷油器的重要通道，在燃油系统中起着关键作用。高压油管需要承受一定的油压，并且有一定的疲劳强度，以保证管路的密封要求。车用高压油管主要出现在高压喷射的柴油机中，能承受发动机运转过程中所需的油压。

高压油管利用高压对燃油的压缩来保持存储压力，并用高压泵来补偿脉动供油所产生的压力波动，因此即使从共轨中喷射出燃油，共轨中的压力也近似为恒定值。在使用时，由于维护保养不当会出现接口漏油等故障，使其过早报废，但如果使用维护方法得当，会延长其使用寿命。安装高压油管时勿漏装油管固定夹，多缸机上的固定夹能使多根油管成一体固定，减少油管的振动。安装时要保证高压油管接头锥体中心线和油泵出油阀接头及喷油器接头螺栓中心线重合，防止偏离。保证高压油管螺母的拧紧力矩符合要求，拧紧力矩绝不可过大，否则易使高压油管接头产生缩径变形或油管本身变形，极大影响油管的使用寿命。

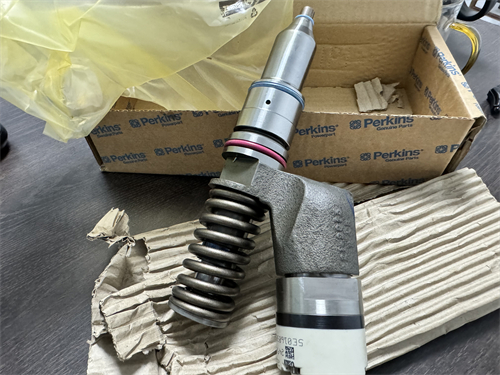

五、帕金斯柴油机喷油器工作原理
帕金斯柴油机喷油器的工作原理较为复杂。根据喷油器结构形式的不同，闭式喷油器可分为孔式喷油器和针式喷油器，分别用于不同类型的燃烧室。
孔式喷油器主要由针阀偶件、顶杆、调压弹簧、调压螺钉及喷油器体等组成。用于直喷式燃烧室柴油机上。喷油泵输出的高压柴油由进油管接头进入针阀中部的高压油腔。当油压克服调压弹簧预紧力及针阀偶件间的摩擦力时，针阀上升，高压柴油由喷孔喷射出去。当喷油泵停止供油时，高压油路中的压力迅速下降，针阀在调压弹簧的作用下及时回位，关闭喷油孔，停止喷油。
针式喷油器是直接将针阀伸出喷孔，一般只有一个大的喷孔。工作时，来自喷油泵的高压柴油通过油管接头进入喷油器本体上的进油通道，然后进入针阀本体中部的环形油腔，作用在针阀的承压锥面上，对针阀形成向上的轴向推力。一旦推力大于燃料喷射器的压力调节弹簧的预压力，针阀立即向上移动，打开喷射孔，然后高压柴油被喷射到燃烧室中。当喷油泵停止供油时，高压油路中的压力迅速下降，针阀在调压弹簧的作用下及时回位，关闭喷油孔，停止喷油。

帕金斯柴油机的高压油泵、高压油管和喷油器共同构成了燃油系统的关键部分。高压油泵将燃油加压送入高压油管，高压油管将燃油输送到喷油器，喷油器根据发动机的需求将燃油以适当的时间和剂量喷射到燃烧室中，从而实现燃油的燃烧，推动发动机运转。在使用和维护过程中，需要注意各个部件的正确安装和保养，以确保燃油系统的正常运行，延长发动机的使用寿命。
项目    零件号    数量    新零件号    描述
2 M145DF21 1 M145DF21 CYLINDER HEAD
2 m145df21 1 m145df21缸盖
3 1 CYLINDER HEAD
3缸1头
4 1 COVER
4 1套
5 2314H008 7 2314H008 SCREW
5 2314h008 7 2314h008螺钉
6 2314H009 4 2314K159 SCREW
6 2314h009 4 2314k159螺钉
7 L2417F01 2 L2417F01I PLUG
7 l2417f01 2 l2417f01i插头
8 L312DF01 2 L312DF01 DOWEL
8 l312df01 2 l312df01销
9 L314AF01 4 L314AF01 INSERT
9 l314af01 4 l314af01插入
10 L314AF11 4 L314AF11 INSERT
10 l314af11 4 l314af11插入
11 L343FF01 8 L343FF02 GUIDE
11 l343ff01 8 l343ff02指南
12 L2412F01 4 0650576 PLUG
12 l2412f01 4 0650576插头
13 L142HF21 4 L142HF21 EXHAUST VALVE
13 l142hf21 4 l142hf21排气阀
14 L142HF11 4 L142HF11 INTAKE VALVE
14 l142hf11 4 l142hf11进气阀
15 L142WF02 16 L142WF02 VALVE COLLET
15 l142wf02 16 l142wf02气阀门弹簧
16 L1744F01 8 L1744F01 VALVE SPRING
16 l1744f01 8 l1744f01气阀门弹簧
17 K145JF02 8 K415JF02 SEAL
17 k145jf02 8 k415jf02密封
18 L341CF01 8 K415JF02 SPRING WASHER
18 l341cf01 8 k415jf02弹簧垫圈
19 3342T012 8 3342T012 CAP
19 3342t012 8 3342t012帽
20 K561AF01 8 K561AF01 TAPPET
20 k561af01 8 k561af01挺杆
21 8 SHIM
8垫片21
21 L2411F02 1 L2411F02 SHIM
21 l2411f02 1 l2411f02垫片
21 L2411F03 1 L2411F03 SHIM
21 l2411f03 1 l2411f03垫片
21 L2411F04 1 L2411F04 SHIM
21 l2411f04 1 l2411f04垫片
21 L2411F05 1 L2411F05 SHIM
21 l2411f05 1 l2411f05垫片
21 L2411F06 1 L2411F06I SHIM
21 l2411f06 1 l2411f06i垫片
21 L2411F07 1 L2411F07 SHIM
21 l2411f07 1 l2411f07垫片
21 L2411F08 1 L2411F08 SHIM
21 l2411f08 1 l2411f08垫片
21 L2411F09 1 L2411F09 SHIM
21 l2411f09 1 l2411f09垫片
21 L2411F11 1 L2411F11 SHIM
21 l2411f11 1 l2411f11垫片
21 L2411F12 1 L2411F12 SHIM
21 l2411f12 1 l2411f12垫片
21 L2411F13 1 L2411F13 SHIM
21 l2411f13 1 l2411f13垫片
21 L2411F14 1 L2411F14 SHIM
21 l2411f14 1 l2411f14垫片
21 L2411F15 1 L2411F15 SHIM
21 l2411f15 1 l2411f15垫片
21 L2411F16 1 L2411F16 SHIM
21 l2411f16 1 l2411f16垫片
21 L2411F17 1 L2411F17 SHIM
21 l2411f17 1 l2411f17垫片
21 L2411F18 1 L2411F18 SHIM
21 l2411f18 1 l2411f18垫片
21 L2411F19 1 L2411F19 SHIM
21 l2411f19 1 l2411f19垫片
21 L2411F21 1 L2411F21 SHIM
21 l2411f21 1 l2411f21垫片
21 L2411F22 1 L2411F22 SHIM
21 l2411f22 1 l2411f22垫片
21 L2411F23 1 L2411F23 SHIM
21 l2411f23 1 l2411f23垫片
21 L2411F24 1 L2411F24 SHIM
21 l2411f24 1 l2411f24垫片
21 L2411F25 1 L2411F25 SHIM
21 l2411f25 1 l2411f25垫片
21 L2411F26 1 L2411F26 SHIM
21 l2411f26 1 l2411f26垫片
21 L2411F27 1 L2411F27 SHIM
21 l2411f27 1 l2411f27垫片
21 L2411F28 1 L2411F28 SHIM
21 l2411f28 1 l2411f28垫片
21 L2411F29 1 L2411F29 SHIM
21 l2411f29 1 l2411f29垫片
21 L2411F31 1 L2411F31 SHIM
21 l2411f31 1 l2411f31垫片
21 L2411F32 1 L2411F32 SHIM
21 l2411f32 1 l2411f32垫片
21 L2411F33 1 L2411F33 SHIM
21 l2411f33 1 l2411f33垫片
21 L2411F34 1 L2411F34 SHIM
21 l2411f34 1 l2411f34垫片
21 L2411F35 1 L2411F35 SHIM
21 l2411f35 1 l2411f35垫片
21 L2411F36 1 L2411F36 SHIM
21 l2411f36 1 l2411f36垫片
21 L2411F37 1 L2411F37 SHIM
21 l2411f37 1 l2411f37垫片
21 L2411F38 1 L2411F38 SHIM
21 l2411f38 1 l2411f38垫片
21 L2411F39 1 L2411F39 SHIM
21 l2411f39 1 l2411f39垫片
21 L2411F41 1 L2411F41 SHIM
21 l2411f41 1 l2411f41垫片
21 L2411F42 1 L2411F42 SHIM
21 l2411f42 1 l2411f42垫片
21 L2411F43 1 L2411F43 SHIM
21 l2411f43 1 l2411f43垫片
21 L2411F44 1 L2411F44 SHIM
21 l2411f44 1 l2411f44垫片
21 L2411F45 1 L2411F45 SHIM
21 l2411f45 1 l2411f45垫片
21 L2411F46 1 L2411F46 SHIM
21 l2411f46 1 l2411f46垫片
21 L2411F47 1 L2411F47 SHIM
21 l2411f47 1 l2411f47垫片
21 L2411F48 1 L2411F48 SHIM
21 l2411f48 1 l2411f48垫片
21 L2411F49 1 L2411F49 SHIM
21 l2411f49 1 l2411f49垫片
(21) L2411F01 1 L2411F01I SHIM
（21）l2411f01 1 l2411f01i垫片
(21) L2411F02 1 L2411F02 SHIM
（21）l2411f02 1 l2411f02垫片
(21) L2411F03 1 L2411F03 SHIM
（21）l2411f03 1 l2411f03垫片
(21) L2411F04 1 L2411F04 SHIM
（21）l2411f04 1 l2411f04垫片
(21) L2411F05 1 L2411F05 SHIM
（21）l2411f05 1 l2411f05垫片
(21) L2411F06 1 L2411F06I SHIM
（21）l2411f06 1 l2411f06i垫片
(21) L2411F07 1 L2411F07 SHIM
（21）l2411f07 1 l2411f07垫片
(21) L2411F08 1 L2411F08 SHIM
（21）l2411f08 1 l2411f08垫片
(21) L2411F09 1 L2411F09 SHIM
（21）l2411f09 1 l2411f09垫片
(21) L2411F11 1 L2411F11 SHIM
（21）l2411f11 1 l2411f11垫片
(21) L2411F12 1 L2411F12 SHIM
（21）l2411f12 1 l2411f12垫片
(21) L2411F13 1 L2411F13 SHIM
（21）l2411f13 1 l2411f13垫片
(21) L2411F14 1 L2411F14 SHIM
（21）l2411f14 1 l2411f14垫片
(21) L2411F15 1 L2411F15 SHIM
（21）l2411f15 1 l2411f15垫片
(21) L2411F16 1 L2411F16 SHIM
（21）l2411f16 1 l2411f16垫片
(21) L2411F17 1 L2411F17 SHIM
（21）l2411f17 1 l2411f17垫片
(21) L2411F18 1 L2411F18 SHIM
（21）l2411f18 1 l2411f18垫片
(21) L2411F19 1 L2411F19 SHIM
（21）l2411f19 1 l2411f19垫片
(21) L2411F21 1 L2411F21 SHIM
（21）l2411f21 1 l2411f21垫片
(21) L2411F22 1 L2411F22 SHIM
（21）l2411f22 1 l2411f22垫片
(21) L2411F23 1 L2411F23 SHIM
（21）l2411f23 1 l2411f23垫片
(21) L2411F24 1 L2411F24 SHIM
（21）l2411f24 1 l2411f24垫片
(21) L2411F25 1 L2411F25 SHIM
（21）l2411f25 1 l2411f25垫片
(21) L2411F26 1 L2411F26 SHIM
（21）l2411f26 1 l2411f26垫片
(21) L2411F27 1 L2411F27 SHIM
（21）l2411f27 1 l2411f27垫片
(21) L2411F28 1 L2411F28 SHIM
（21）l2411f28 1 l2411f28垫片
(21) L2411F29 1 L2411F29 SHIM
（21）l2411f29 1 l2411f29垫片
(21) L2411F31 1 L2411F31 SHIM
（21）l2411f31 1 l2411f31垫片
(21) L2411F32 1 L2411F32 SHIM
（21）l2411f32 1 l2411f32垫片
(21) L2411F33 1 L2411F33 SHIM
（21）l2411f33 1 l2411f33垫片
(21) L2411F34 1 L2411F34 SHIM
（21）l2411f34 1 l2411f34垫片
(21) L2411F35 1 L2411F35 SHIM
（21）l2411f35 1 l2411f35垫片
(21) L2411F36 1 L2411F36 SHIM
（21）l2411f36 1 l2411f36垫片
(21) L2411F37 1 L2411F37 SHIM
（21）l2411f37 1 l2411f37垫片
(21) L2411F38 1 L2411F38 SHIM
（21）l2411f38 1 l2411f38垫片
(21) L2411F39 1 L2411F39 SHIM
（21）l2411f39 1 l2411f39垫片
(21) L2411F41 1 L2411F41 SHIM
（21）l2411f41 1 l2411f41垫片
(21) L2411F42 1 L2411F42 SHIM
（21）l2411f42 1 l2411f42垫片
(21) L2411F43 1 L2411F43 SHIM
（21）l2411f43 1 l2411f43垫片
(21) L2411F44 1 L2411F44 SHIM
（21）l2411f44 1 l2411f44垫片
(21) L2411F45 1 L2411F45 SHIM
（21）l2411f45 1 l2411f45垫片
(21) L2411F46 1 L2411F46 SHIM
（21）l2411f46 1 l2411f46垫片
(21) L2411F47 1 L2411F47 SHIM
（21）l2411f47 1 l2411f47垫片
(21) L2411F48 1 L2411F48 SHIM
（21）l2411f48 1 l2411f48垫片
(21) L2411F49 1 L2411F49 SHIM
（21）l2411f49 1 l2411f49垫片
(21) L2411F51 1 L2411F51 SHIM
（21）l2411f51 1 l2411f51垫片
(21) L2411F52 1 L2411F52 SHIM
（21）l2411f52 1 l2411f52垫片
(21) L2411F53 1 L2411F53 SHIM
（21）l2411f53 1 l2411f53垫片
(21) L2411F54 1 L2411F54 SHIM
（21）l2411f54 1 l2411f54垫片
(21) L2411F55 1 L2411F55 SHIM
（21）l2411f55 1 l2411f55垫片
(21) L2411F56 1 L2411F56 SHIM
（21）l2411f56 1 l2411f56垫片
(21) L2411F57 1 L2411F57 SHIM
（21）l2411f57 1 l2411f57垫片
(21) L2411F58 1 L2411F58 SHIM
（21）l2411f58 1 l2411f58垫片
(21) L2411F59 1 L2411F59 SHIM
（21）l2411f59 1 l2411f59垫片
(21) L2411F61 1 L2411F61 SHIM
（21）l2411f61 1 l2411f61垫片
22 L141DF01 1 3141D351 CAMSHAFT
22 l141df01 1 3141d351凸轮轴
23 L112TF03 1 L112TF03 WOODRUFF KEY
23 l112tf03 1 l112tf03半圆键
24 K418FF05 1 K418FF05 SEAL - CAMSHAFT
24 k418ff05 1 k418ff05密封凸轮轴
25 K418FF02 1 K418FF02 SEAL - CAMSHAFT
25 k418ff02 1 k418ff02密封凸轮轴
