帕金斯柴油机电控系统零配部件的功能介绍

一、帕金斯柴油机电控系统零配部件的功能介绍
帕金斯柴油机电控系统由传感器、ECU 和执行元件三部分组成。
传感器方面，加速踏板位置传感器用来检测加速踏板所处位置，ECU 根据此信号间接判断柴油机的负荷，作为控制柴油机喷油量和喷油正时的主控制信号，常用的有电位计式和差动电感式。转速传感器或曲轴位置传感器用来检测发动机转速或曲轴位置，与加速踏板位置传感器一起作为控制喷油量和喷油正时的主控制信号。反馈信号传感器包括负荷传感器（如供油齿条位置传感器、滑套位置传感器、喷油压力传感器等）和正时传感器（如分配泵正时活塞位置传感器、着火正时传感器等）两大类，用于闭环控制系统中检测执行元件实际位置。此外，还有燃油温度传感器，向 ECU 提供燃油温度信号，ECU 根据此信号对喷油量进行修正，一般设置在第二级燃油滤清器盖内。冷却液温度传感器用于向 ECU 提供发动机冷却液温度信号，可触发自动降低发动机功率的保护功能，许多重型货车还利用该传感器对冷却风廓进行控制。进气温度传感器向 ECU 指示进气管内空气温度，ECU 根据此信号调节喷油脉宽调制信号以控制排放。机油温度传感器始终向 ECU 指示发动机的机油温度，当机油温度超过正常安全限值时，会触发报警灯点亮和发动机停机功能。

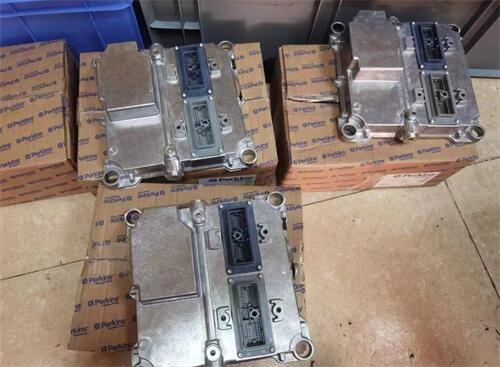

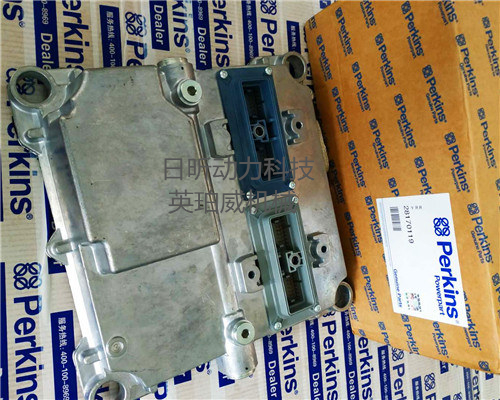

ECU 的功用和结构与汽油机电控系统基本相同，只是控制程序有较大差别。
执行元件主要执行 ECU 的指令，调节柴油机的供（喷）油量和供（喷）油正时。不同柴油机电控系统的执行元件有很大差异，常用的执行元件有电子调速器和电磁阀。
帕金斯柴油机的配件还有很多，比如燃油滤清器有不同的型号，如 26560137、CH10930、SE429、SE429B 等，这些燃油滤清器都有特定的尺寸和重量，以及仓库位置编号和适用机型。此外，还有泄压阀总成 T400036 等配件，是由英国珀金斯生产的高品质配件之一，用于在发动机高压油管内部达到一定压力时自动打开阀门，将油回流到正常油路内。总之，帕金斯柴油机电控系统的零配部件各自发挥着重要的功能，共同保障柴油机的正常运行。

二、帕金斯柴油机加速踏板位置传感器功能
加速踏板位置传感器是电子油门系统中的重要部件，它将踏板踩下的量（角度）转换成送至发动机控制单元的电压信号。其作用主要有以下几个方面：首先，产生相应的电压信号输入节气门控制单元，控制单元对输入信号进行滤波，消除环境噪声影响后，根据当前工作模式、踏板移动量和变化率解析驾驶员意图，计算出对发动机扭矩的基本需求，得到相应节气门转角的基本期望值。其次，通过 CAN 总线和整车控制单元进行通讯，获取发动机转速、挡位、节气门位置、空调能耗等其他工况信息以及各种传感器信号。然后，计算出整车所需求的全部扭矩，通过对节气门转角期望值进行补偿，得到节气门的最佳开度，并把相应的电压信号发送到驱动电路模块，驱动控制电机使节气门达到最佳的开度位置。总之，加速踏板位置传感器在帕金斯柴油机的运行中起着至关重要的作用，它能够准确地反映驾驶员的操作意图，为发动机提供合适的动力输出。

三、帕金斯柴油机转速传感器功能
帕金斯柴油机转速传感器又叫曲轴相位传感器，是电喷发动机自动控制系统中最重要的感应器之一。其作用是检测发动机转速，确定曲轴的位置，检测活塞下止点信号和曲轴转角信号，并将检测的信号传输至 ECU，用于调节点火时刻和喷油正时。转速传感器通常安装在分电器内、变速器离合外壳上、曲轴前面或曲轴后面，使用脉冲信号式转速传感器测量发动机转速。按传感器产生信号的原理可分为感应线圈式、光学式和霍尔元件式 3 种类型。其中，2 线制的电流的磁效应式转速传感器分别是电源插头和交流信号线，3 线制的第三根线是交流信号屏蔽电缆，与搭铁连接。帕金斯柴油机转速传感器与发动机凸轮轴相位传感器配合工作，确保发动机正常运行。

四、帕金斯柴油机燃油温度传感器功能
帕金斯柴油机燃油温度传感器向 ECU 提供燃油温度信号。ECU 将根据燃油的温度变化调节供给单体式喷油器的脉宽调制信号，因为燃油随着温度升高而膨胀，将会导致发动机功率降低。此外，燃油温度传感器还用于控制燃油冷却泵开关接合。不同的燃油控制系统，燃油温度传感器的安装位置有所差异，但一般都安装在高压油路上。燃油温度传感器是负温度系数热敏电阻，燃油温度升高时，传感器电阻值下降。

五、帕金斯柴油机冷却液温度传感器功能
帕金斯柴油机冷却液温度传感器作用是检测发动机冷却液温度，向 ECU 输入温度信号，作为燃油喷射和点火正时控制的修正信号，同时也是其他控制系统的控制信号。它安装在发动机缸体水套或冷却液管路中，与冷却液接触，当发动机冷却液温度逐渐升高时，传感器内部的负温度系数热敏电阻的电阻会逐渐减小，反之，电阻会增大。因此，当发动机冷却液的温度变化时，传感器的输出电压也会相应变化。ECU 收到冷却液温度传感器的信号后校正燃油喷射时间和点火时间。此外，在仪表系统设计冷却液温度表，可以利用冷却液温度传感器检测发动机冷却液温度，然后显示在仪表盘上，让驾驶员能够直观地看出发动机冷却液在任何工况时的温度，并及时作出相应的处理，而在高温的时候也会进行报警提示，防止汽车水箱开锅。

六、帕金斯柴油机进气温度传感器功能
帕金斯柴油机进气温度传感器的主要职责是监测进入进气管道中的空气温度。它会把感知到的进气温度转化为电压信号，并将这个信号传递给 ECU。ECU 根据接收到的进气温度信号，对燃油喷射和点火正时进行相应的调整。进气温度传感器是一种具有负温度系数的热敏电阻。其工作原理是：随着温度的升高，电阻的阻值会减小；反之，温度降低时，电阻的阻值会增大。这种电阻的变化会进一步引发电路中电压的变化，从而产生不同的电压信号，实现控制系统的自动操作。在冷车状态下，进气温度传感器的信号与发动机水温传感器的信号大致相同；但在热车状态下，其产生的信号电压大约是水温传感器的 2 - 3 倍。热敏电阻在分压器电路中占据一席之地，而发动机控制单元则为其提供稳定的 5V 电压。热敏电阻的电压会受到空气湿度的影响。

七、帕金斯柴油机机油温度传感器功能
帕金斯柴油机机油温度传感器主要就是检测机油的温度，为了使温度在控制范围以内，保证发动机正常运转。当所测量的液位压力作用在陶瓷弹性体上时，弹性膜片产生挠曲变形，与此同时，印烧在弹性膜片上的厚膜电阻也产生同样大小的应变，其中 2 个厚膜电阻受压应变，阻值减小；另 2 个受拉应变，阻值增大。变速器油温传感器作用是用于检测自动变速器液压油的温度，以作为电控单元进行换挡控制、油压控制和锁止离合器控制的依据。机油温度传感器内部是一个负温度系数半导体热敏电阻，温度愈高，电阻愈低。温度传感器的主要作用，是把温度信号转化成电信号供后续处理。一，提供控制的判断依据，比方冷却风扇的开启。二，提供温度的显示。室外温度。

帕金斯柴油机电控系统的各个零部件都有着重要的功能，这些传感器相互配合，为发动机的正常运行提供了保障。加速踏板位置传感器能够准确反映驾驶员的操作意图，转速传感器确保点火和喷油正时的准确，燃油温度、冷却液温度、进气温度和机油温度传感器则分别对燃油、冷却液、进气和机油的温度进行监测，为发动机的控制提供重要的参数依据。这些传感器的正常工作对于提高发动机的性能、降低排放、保证发动机的可靠性和耐久性都起着至关重要的作用。

项目    零件号    数量    新零件号    描述
45 L142WF02 8 L142WF02 VALVE COLLET
45 l142wf02 8 l142wf02气阀门弹簧
46 L142HF11 4 L142HF11 INTAKE VALVE
46 l142hf11 4 l142hf11进气阀
47 K561AF01 8 K561AF01 TAPPET
47 k561af01 8 k561af01挺杆
48 L142HF21 4 L142HF21 EXHAUST VALVE
48 l142hf21 4 l142hf21排气阀
49 L141DF01 1 3141D351 CAMSHAFT
49 l141df01 1 3141d351凸轮轴
51 L2411F01 8 L2411F01I SHIM
51 l2411f01 8 l2411f01i垫片
60 M145DF21 1 M145DF21 CYLINDER HEAD
60 m145df21 1 m145df21缸盖
76 L1744F01 4 L1744F01 VALVE SPRING
76 l1744f01 4 l1744f01气阀门弹簧
77 L1744F01 4 L1744F01 VALVE SPRING
77 l1744f01 4 l1744f01气阀门弹簧
78 3342T012 4 3342T012 CAP
78 3342t012 4 3342t012帽
79 L112TF03 1 L112TF03 WOODRUFF KEY
79 l112tf03 1 l112tf03半圆键
80 K415JF02 4 K415JF02 SEAL - VALVE STEM
80 k415jf02 4 k415jf02密封阀杆
81 L142WF02 8 L142WF02 VALVE COLLET
81 l142wf02 8 l142wf02气阀门弹簧
82 K415JF02 4 K415JF02 SEAL - VALVE STEM
82 k415jf02 4 k415jf02密封阀杆
83 3342T012 4 3342T012 CAP
83 3342t012 4 3342t012帽
84 K418FF05 1 K418FF05 SEAL - CAMSHAFT
84 k418ff05 1 k418ff05密封凸轮轴
85 K418FF02 1 K418FF02 SEAL - CAMSHAFT
85 k418ff02 1 k418ff02密封凸轮轴
94 M145DF21 1 M145DF21 CYLINDER HEAD
94 m145df21 1 m145df21缸盖
110 L142HF21 4 L142HF21 EXHAUST VALVE
110 l142hf21 4 l142hf21排气阀
111 L142HF11 4 L142HF11 INTAKE VALVE
111 l142hf11 4 l142hf11进气阀
112 L142WF02 16 L142WF02 VALVE COLLET
112 l142wf02 16 l142wf02气阀门弹簧
113 L142WF01 16 Check History VALVE COLLET
113 l142wf01历史16检查气门锁夹
114 L1744F01 8 L1744F01 VALVE SPRING
114 l1744f01 8 l1744f01气阀门弹簧
115 K145JF02 8 K415JF02 SEAL
115 k145jf02 8 k415jf02密封
116 L341CF01 8 K415JF02 SPRING WASHER
116 l341cf01 8 k415jf02弹簧垫圈
117 3342T012 8 3342T012 CAP
117 3342t012 8 3342t012帽
118 L342TF01 8 3342T012 CAP
118 l342tf01 8 3342t012帽
119 K561AF01 8 K561AF01 TAPPET
119 k561af01 8 k561af01挺杆
120 L2411F01 8 L2411F01I SHIM
120 l2411f01 8 l2411f01i垫片
121 L141DF01 1 3141D351 CAMSHAFT
121 l141df01 1 3141d351凸轮轴
123 L112TF03 1 L112TF03 WOODRUFF KEY
123 l112tf03 1 l112tf03半圆键
124 K418FF05 1 K418FF05 SEAL - CAMSHAFT
124 k418ff05 1 k418ff05密封凸轮轴
125 K418FF02 1 K418FF02 SEAL - CAMSHAFT
125 k418ff02 1 k418ff02密封凸轮轴
127 L142WF02 8 L142WF02 VALVE COLLET
127 l142wf02 8 l142wf02气阀门弹簧
128 L142HF11 4 L142HF11 INTAKE VALVE
128 l142hf11 4 l142hf11进气阀
129 K561AF01 8 K561AF01 TAPPET
129 k561af01 8 k561af01挺杆
130 L142HF21 4 L142HF21 EXHAUST VALVE
130 l142hf21 4 l142hf21排气阀
131 L141DF01 1 3141D351 CAMSHAFT
131 l141df01 1 3141d351凸轮轴
133 L2411F01 8 L2411F01I SHIM
133 l2411f01 8 l2411f01i垫片
142 M145DF21 1 M145DF21 CYLINDER HEAD
142 m145df21 1 m145df21缸盖
158 L1744F01 4 L1744F01 VALVE SPRING
158 l1744f01 4 l1744f01气阀门弹簧
159 L1744F01 4 L1744F01 VALVE SPRING
159 l1744f01 4 l1744f01气阀门弹簧
160 3342T012 4 3342T012 CAP
160 3342t012 4 3342t012帽
161 L112TF03 1 L112TF03 WOODRUFF KEY
161 l112tf03 1 l112tf03半圆键
162 K415JF02 4 K415JF02 SEAL - VALVE STEM
162 k415jf02 4 k415jf02密封阀杆
163 L142WF02 8 L142WF02 VALVE COLLET
163 l142wf02 8 l142wf02气阀门弹簧
164 K415JF02 4 K415JF02 SEAL - VALVE STEM
164 k415jf02 4 k415jf02密封阀杆
165 3342T012 4 3342T012 CAP
165 3342t012 4 3342t012帽
166 K418FF05 1 K418FF05 SEAL - CAMSHAFT
166 k418ff05 1 k418ff05密封凸轮轴
167 K418FF02 1 K418FF02 SEAL - CAMSHAFT
167 k418ff02 1 k418ff02密封凸轮轴
176 M145DF21 1 M145DF21 CYLINDER HEAD
176 m145df21 1 m145df21缸盖
192 L142HF21 4 L142HF21 EXHAUST VALVE
192 l142hf21 4 l142hf21排气阀
193 L142HF11 4 L142HF11 INTAKE VALVE
193 l142hf11 4 l142hf11进气阀
194 L142WF02 16 L142WF02 VALVE COLLET
194 l142wf02 16 l142wf02气阀门弹簧
195 L142WF01 16 Check History VALVE COLLET
195 l142wf01历史16检查气门锁夹
196 L1744F01 8 L1744F01 VALVE SPRING
196 l1744f01 8 l1744f01气阀门弹簧
197 K145JF02 8 K415JF02 SEAL
197 k145jf02 8 k415jf02密封
198 L341CF01 8 K415JF02 SPRING WASHER
198 l341cf01 8 k415jf02弹簧垫圈
199 3342T012 8 3342T012 CAP
199 3342t012 8 3342t012帽
200 L342TF01 8 3342T012 CAP
200 l342tf01 8 3342t012帽
201 K561AF01 8 K561AF01 TAPPET
201 k561af01 8 k561af01挺杆
202 L2411F01 8 L2411F01I SHIM
202 l2411f01 8 l2411f01i垫片
203 L141DF01 1 3141D351 CAMSHAFT
203 l141df01 1 3141d351凸轮轴
205 L112TF03 1 L112TF03 WOODRUFF KEY
205 l112tf03 1 l112tf03半圆键
206 K418FF05 1 K418FF05 SEAL - CAMSHAFT
206 k418ff05 1 k418ff05密封凸轮轴
207 K418FF02 1 K418FF02 SEAL - CAMSHAFT
207 k418ff02 1 k418ff02密封凸轮轴
  39 L141DF0A 1 L141DF0A
 50 L141DF0A 1 L141DF0A
 122 L141DF0A 1 L141DF0A
 132 L141DF0A 1 L141DF0A
 204 L141DF0A 1 L141DF0A
 215 L141DF0A 1 L141DF0A
