发动机视图

下图所示为 CENTRY™ 系统发动机主要外部元件的位置。某些外部部件的位置可能因发动机型号的不同而不同。

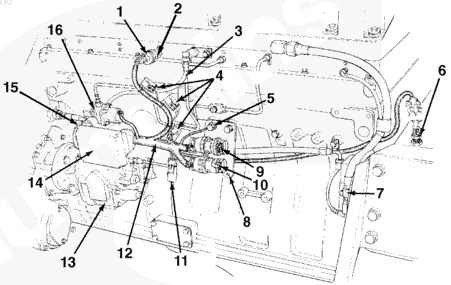

康明斯 L10  和 M11 系列发动机（燃料泵侧）

1油轨压力传感器，2燃油连接块，3空燃比控制传感器管，4保险丝 (5A)，5系统接地接头，6发动机转速传感器，7液压机械式 STC 执行器，8  OEM C5 和 C6 接头支架，9  C5 接头，10  C6 接头，11发动机侧数据通信接头，12发动机线束，13燃油泵，14 ECM，15电子燃料控制阀，16燃油切断阀，

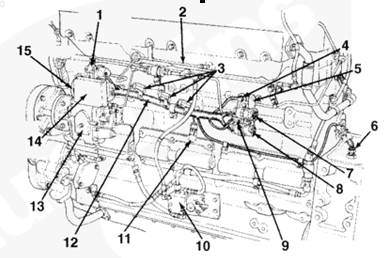

康明斯N14 系列发动机（燃料泵侧）

1燃料切断阀，2空燃比控制传感器管，3保险丝 (5A)，4系统接地接头，5  OEM C5 和 C6 接头支架，6发动机转速传感器，7  C5 接头，8  C6 接头，9油轨压力传感器和燃油块，10液压机械式 STC 执行器，11发动机侧数据通信接口接头，12发动机线束，13燃油泵，14ECM，15电子燃油控制阀。

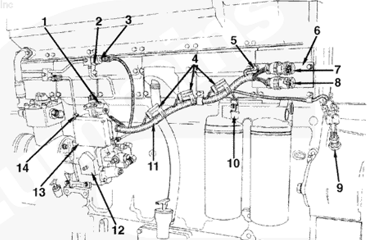

康明斯K19 系列发动机（燃料泵侧）

1燃料切断阀，2燃油连接块，3油轨压力传感器，4保险丝 (5A)，5系统接地接头，6  OEM C5 和 C6 接头支架，7  C5 接头，8  C6 接头，9发动机转速传感器，10发动机侧数据通信接头，11发动机线束，12燃油泵，13  ECM，14电子燃油控制阀。

康明斯K38 和 K50 系列发动机（燃料泵侧）

1油轨压力传感器，2燃油连接块，3燃料切断阀4发动机线束，5  C6 接头，6  C5 接头，7  OEM C5 和 C6 接头支架，8发动机转速传感器，9系统接地接头，10液压机械式 STC 执行器，11发动机侧数据通信接头，12保险丝 (5A)，13  ECM，14燃油泵，15电子燃油控制阀。
