康明斯QSX15柴油发动机示意图

康明斯QSX15柴油发动机示意图

发动机视图

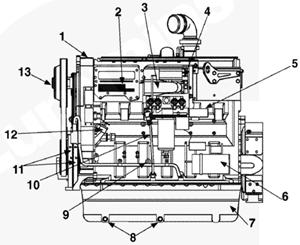

 QSX15 — 进气侧（发电用）

1齿轮室，2发动机铭牌，3进气，4燃油泵，5燃油滤清器，6起动马达，7油底壳，8放油口，9曲轴正时触针端口，10机油尺，11减振器，12机油加注口/盘车装置，13风扇轮毂。

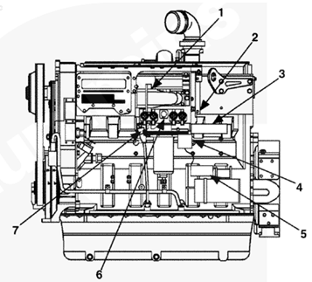

 QSX15 — 进气侧（燃油系统）发电用

1进气歧管压力/温度传感器，2燃油回油管，3燃油进口管接头/进口滤清器壳体，4燃油加注泵，5加注泵跨接线束/继电器，6燃油切断阀，7机油压力/温度传感器。

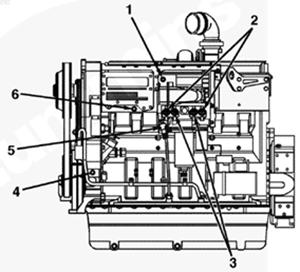

 QSX15 — 进气侧

1凸轮轴位置传感器，2供油执行器，3正时执行器，4曲轴位置传感器，5供油压力传感器，6大气压力传感器。

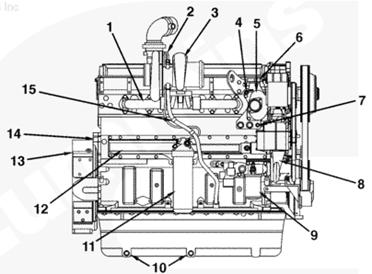

 QSX15 — 排气侧

1排气歧管，2涡轮增压器机油进口，3涡轮增压器，4节温器壳通风口，5节温器壳，6发动机冷却液出口，7冷却液温度传感器，8水泵，9冷却液滤清器，10发动机放油口，11组合式全流/旁通机油滤清器，12机油冷却器，13飞轮壳，14发动机生产序号（ESN），15涡轮增压器机油回油口。

 QSX15 — 燃油输送壳体（前视图）

1加注旁通阀（内部），2 320-psi 压力调节器，3 36-mc 滤清器滤网，4燃油进口管接头/进口滤清器壳，5快断压力锁片 — 吸入侧，6燃油加注泵，7燃油滤清器，8 250-psi 压力调节器，9燃油切断阀，10快断压力锁片 — 压力侧，11燃油压力传感器，12前油轨执行器，13前正时执行器，14后正时执行器，15后油轨执行器，16燃油泵总成。
