康明斯QST30柴油发动机示意图

康明斯QST30柴油发动机示意图

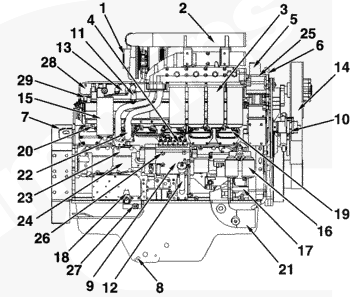

 康明斯QST30  GCS — 右侧

1涡轮增压器进口接头，2 ATA 跨接接头，3组合式机油滤清器，4高压燃油管，5冷却液出口接头，6吊耳，7飞轮壳，8放油口，9右排燃油泵，10风扇皮带惰轮总成，11燃油进口管接头，12加油管，13燃油供应泵壳，14风扇轮毂，15燃油滤清器，16冷却液添加剂，17冷却液泵，18燃油切断阀 2（右排），19进气歧管压力传感器 2（右排），20进气歧管温度传感器 2（右排），21冷却液进口接头，22机油输送管，23 Centinel 驱动器接头，24 Centinel 油箱油位开关接头，25充电机，26溢流阀，27燃油出口管接头，28供油压力传感器，29供油温度传感器，

 康明斯QST30  GCS — 左侧

1涡轮增压器进口接头，2中冷器壳/进气歧管，3发动机转速传感器，4高压供油管，5机油压力传感器，6起动马达，7飞轮壳，8放油口，9左排燃油泵，10减振器，11燃油泵驱动壳，12冷却液温度传感器，13曲轴箱通风装置，14风扇轮毂，15节温器壳，16冷却液出口接头，17冷却液排气管，18燃油切断阀 1（左排），19进气歧管压力传感器 1（左排），20进气歧管温度传感器 1（左排），21 INLINE 接头，22数据通信接头，23机油油位传感器（选装），24大气压力传感器，25冷却液压力传感器，26机油温度传感器，27加热器接头，28起动马达电磁阀，29溢流阀，30 ATA 跨接接头。

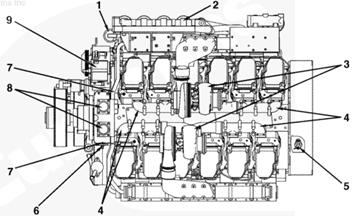

 康明斯QST30  GCS — 顶视图

1涡轮增压器进口接头，2 ATA 跨接接头，3排气口接头，4发动机转速传感器，5冷却液出口接头，6前吊耳，7飞轮壳，8曲轴箱通风装置，9风扇轮毂，10充电机，11冷却液液位开关接头，12组合式机油滤清器，13燃油进口管接头，14后吊耳。

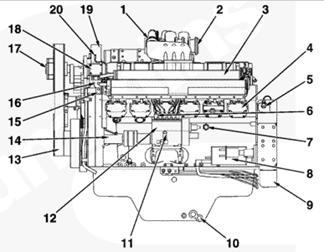

 康明斯QST30  GCS — 前视图

1涡轮增压器排气接头，2 ATA 跨接接头，3组合式机油滤清器，4中冷器壳/进气歧管，5曲轴箱通风装置，6风扇皮带惰轮总成，7风扇轮毂，8燃油滤清器，9冷却液添加剂，10进气歧管压力传感器 2（右排），11进气歧管压力传感器 1（左排），12冷却液进口接头，13充电机，14燃油进口管接头，15减振器。

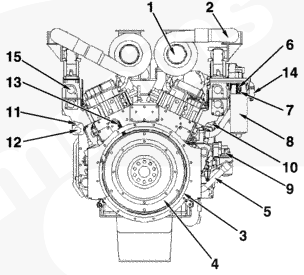

 康明斯QST30  GCS — 后视图

1涡轮增压器进口接头，2 ATA 跨接管，3飞轮壳，4飞轮，5机油加注管，6供油压力传感器，7供油温度传感器，8燃油滤清器，9冷却液添加剂，10进气歧管温度传感器 2（右排），11进气歧管温度传感器 1（左排），12Inline-E 接头，13发动机转速传感器，14燃油进口管接头，15中冷器壳/进气歧管。

 康明斯QST30  — 燃油供应泵和滤清器

1供油接头，2燃油出口接头，3燃油滤清器，4供油温度传感器，5供油压力传感器，6燃油供应泵 1 和 2。

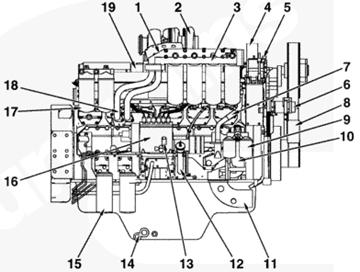

  康明斯QST30  升级型 — 右排

1空气跨接壳体，2涡轮增压器，3全流式机油滤清器，4出水口接头，5吊耳，6风扇皮带惰轮总成，7水旁通管，8风扇皮带惰轮皮带轮，9水滤器，10水泵，11进水口接头，12机油加注管，13输油泵，14放油口，15燃油滤清器，16燃油泵，17机油旁通滤清器，18机油输送管，19进气歧管。

 康明斯QST30  升级型 — 左排

1涡轮增压器进口接头，2涡轮增压器出口接头，3中冷器壳，4凸轮轴随动件盖，5发动机转速传感器，6高压供油管，7机油压力传感器，8起动马达，9飞轮壳，10放油口，11燃油输油泵，12燃油泵，13减振器，14燃油泵驱动装置，15冷却液温度传感器，16曲轴箱通风装置，17风扇轮毂，18节温器壳，19出水口接头，20水排气管。

 康明斯QST30  升级型 — 顶视图

1水滤器，2全流式机油滤清器，3涡轮增压器，4排气歧管，5发动机转速传感器，6冷却液温度传感器，7水排气接头，8出水口接头，9充电机。

 康明斯QST30柴油发动机升级型 — 前视图

1风扇轮毂，2空气跨接，3冷却液温度传感器，4油底壳，5风扇惰轮张紧轮，6水滤器，7发动机盘车位置，8全流式机油滤清器。
