康明斯QSK23柴油发动机示意图

康明斯QSK23柴油发动机示意图

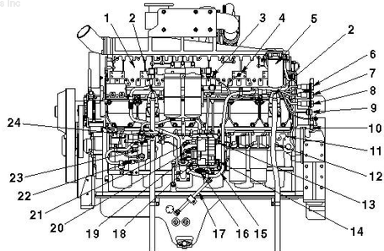

 康明斯QSK23（左侧）

1进气歧管，2曲轴箱呼吸器，3进气歧管压力传感器，4进气歧管温度传感器，5冷却液滤清器，6 Inline 接头 B，7 Inline 接头 A，8 Inline 接头 C，9数据通信接头，10发动机转速传感器，11机油压力检查点（滤清器后面），12机油压力检查点（前滤清器），13燃油正时压力传感器，14燃油油轨压力传感器，15导线线束，16大气压力传感器，17燃油油轨加湿软管，18燃油油轨执行器，19燃油切断阀，20燃油温度传感器，21燃油正时执行器，22燃油泵压力传感器，23燃油泵执行器，24机油压力传感器，

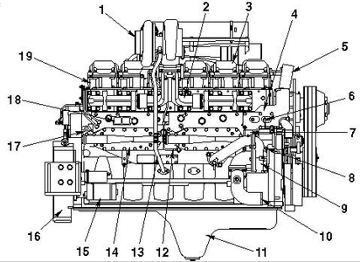

 康明斯QSK 23（右侧）
1涡轮增压器，2排气歧管（3 片式），3摇臂室盖，4节温器壳体，5发动机冷却液出口，6冷却液温度传感器，7冷却液旁通管，8机油压力检查点（活塞冷却喷嘴油道），9水泵，10发动机冷却液进口，11油底壳，12涡轮增压器供油管，13涡轮增压器机油回油管，14机油冷却器壳体，15起动马达，16飞轮壳，17机油压力检查点（机油冷却器后），18发动机铭牌，19摇臂室壳体，

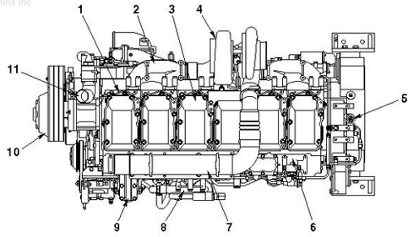

康明斯 QSK23（俯视图）

1冷却液排气管，2排气歧管，3摇臂室盖，4涡轮增压器，5发动机转速传感器（仅限于工业用发动机），6进气歧管，7空-空中冷器管路（涡轮增压器到空-空中冷器），8燃油滤清器座，9冷却液滤清器座（仅限于工业用发动机），10风扇毂总成，11发动机冷却液出口，

 康明斯QSK23（正视图）

1发动机前吊耳，2充电机，3窜气排出管，4冷却风扇驱动皮带，5驱动皮带轮（用于充电机和制冷剂压缩机），6机油排放阀，7油底壳，8减振器，9前齿轮室盖，10冷却风扇皮带张紧器（仅限于工业用发动机），11冷却液温度传感器，12节温器壳体，13风扇毂总成，14发动机冷却液出口，

 康明斯QSK23（后视图）
1机油压力检查点（后机油冷却器），2飞轮壳，3油底壳，4发动机机油排放阀，5发动机转速传感器（仅限于工业用发动机），6 OEM 电气接头（仅限于工业用发动机），
