康明斯QSK45柴油发动机示意图

康明斯QSK45柴油发动机示意图

 康明斯QSK45 （右侧）

1涡轮增压器,2 LTA出水管接头,3发动机出水管接头,4节温器壳体,5中冷器排气管,6旁通水管,7水泵,8水泵排放,9冷却液进口接头,10机油滤清器,11中冷器总成,12机油加注口和机油标尺管（位置可能会变化）,13进气歧管盖。

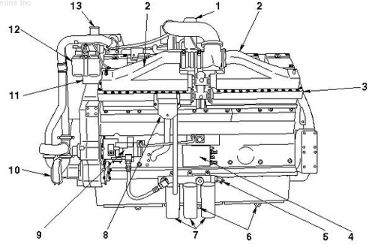

 康明斯QSK45 （左侧）

1涡轮增压器,2进气歧管盖,3中冷器总成,4电子控制阀总成（ECVA）,5燃料进口接头,6发动机机油排放口7燃油滤清器,8曲轴箱呼吸器,9燃油泵,10  LTA 水泵,11节温器壳体支架,12水滤器,13 LTA 出水管接头。

康明斯 QSK45 （顶视图）

1涡轮增压器冷却液供应管，2中冷器进水口温度传感器，3冷却液排气管连接式中冷器，4发动机出水管接头，5 LTA出水管接头，6中冷器排气管连接式发动机，7摇臂室盖，8涡轮增压器机油供油管，9排气歧管，10涡轮增压器。

康明斯QSK柴油发电机控制系统电路板示意图

康明斯柴油发电机操作者接口面板

1数字 VAC 仪表板，2面板指示灯/指示灯测试按钮，3故障确认按钮，4远程起动、非自动、停机、警告状态，5紧急停机按钮，6 0/手动/自动开关，7手动运行/停机按钮指示灯，8运行按钮指示灯，9显示菜单选择按钮（6 个之中的 1 个），10图形显示器。

康明斯柴油发动机控制壳体 1

1 TB3，2燃油系统电路板散热器，3 PT/CT电路板，4电压调节器输出模块，5总线PT模块，6插件箱。

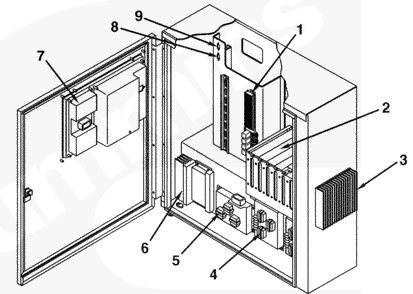

康明斯柴油发动机控制壳体 2

1 TB3，2插件箱，3散热器，4总线PT模块，5 PT/CT电路板，6电压调节器，7操作者接口面板，8接头 13，9接头 12。
