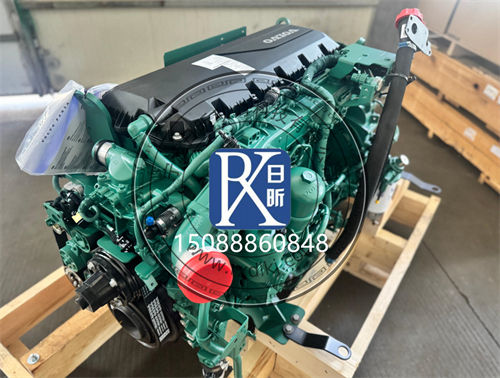

维修沃尔沃柴油发动机正时齿轮技巧大放送

（一）检测工具与准备工作
在维修沃尔沃柴油发动机正时齿轮前，工具准备至关重要。必备的正时校准套件不可或缺，VolvoPenta9997120飞轮锁止工具，能精准锁定飞轮位置，确保曲轴固定稳定；针对D13、D16等型号发动机的凸轮轴定位销，可使凸轮轴定位精准。测量仪器方面，精度达0.01mm的百分表用于检测齿轮轴向与径向间隙，塞尺（0.05-1.0mm）则负责测量齿轮啮合侧隙，而支持柴油机模式的正时灯（如OTC3800），在动态检测喷油提前角时发挥关键作用，扭矩扳手（精度±3%）用于验证关键螺栓紧固力矩，保证安装牢固。准备工作也不容忽视，首先要安全断电，断开蓄电池负极，防止维修过程中触电或电路异常。对于共轨机型，需拧开燃油滤清器泄压阀，释放燃油系统压力，避免高压燃油喷溅造成危险。拆除正时齿轮室罩壳后，使用高压气***仔细清除齿轮表面油污，让正时标记清晰可见，便于后续精准检测与调整。最后转动曲轴至1缸压缩上止点，使飞轮“TDC”标记与观察孔指针完美对齐，同时确认凸轮轴齿轮“INJ”标记和缸体定位销对齐，为维修奠定准确的基准。

（二）静态检测与调整要点
静态检测时，首要任务是验证正时标记是否对齐。曲轴齿轮边缘的“O”刻线需与缸体前端面箭头标记重合，可过目视初步判断，再用塞尺辅助检测确保精准；凸轮轴齿轮边缘“INJ”三角标记要与缸盖上的正时指针成一直线，专用定位销能助力精准定位；喷油泵联轴器刻线和泵壳“0”标记完全对齐，必要时可用正时灯辅助观察；平衡轴齿轮的齿轮键槽与轴键对齐，偏差需控制在≤0.2mm，游标卡尺即可完成测量。此外，齿轮间隙量化检测也很关键。以D13发动机为例，曲轴齿轮与凸轮轴齿轮啮合侧隙一流值为0.15-0.25mm，平衡轴齿轮为0.10-0.20mm。将塞尺垂直插入齿间最小啮合处，轻轻拉动若有轻微阻力则符合要求，若间隙＞0.4mm（D13）或＞0.5mm（D16），就需检查齿轮磨损或轴承间隙。轴向间隙用塞尺测量齿轮与轴肩间距，一流值0.05-0.20mm，超过0.3mm需更换止推垫片；径向间隙过将百分表固定在缸体，转动齿轮测外缘跳动，＞0.15mm提示轴承磨损或齿轮变形。完成检测后，还需对关键螺栓扭矩进行复检。曲轴齿轮固定螺栓先以45±5N・m（初始）紧固，再进行90°角度紧固；喷油泵联轴器螺栓扭矩为30±3N・m，防止松动导致正时偏移。

（三）动态检测与故障排除
动态检测中，喷油正时校准尤为重要。静态调整时，拆下喷油泵检视窗盖，转动曲轴至1缸喷油位置，观察联轴器刻线与泵壳标记，若偏差＞1mm，松开联轴器螺栓微调至重合。动态验证则需连接正时灯传感器至1缸高压油管，启动发动机至怠速（750±50rpm），对准飞轮“TDC”标记，调节正时灯使标记清晰，读取提前角。D13发动机一流值为15°-18°BTDC，D16为17°-20°BTDC，允许误差±2°，超限就需重新调整喷油泵驱动齿轮位置。还可采用缸压法辅助，安装缸压传感器至1缸喷油器孔，启动发动机记录压缩压力曲线，最大压力点应位于上止点前10°-12°，与喷油提前角形成合理重叠。发动机运行状态监测也能有效判断故障。怠速时出现“嗒嗒”高频声，可能是齿轮侧隙过大（＞0.4mm）或凸轮轴轴承磨损；加速时金属敲击声，可能是供油提前角过大（＞20°BTDC），需逆时针微调喷油泵联轴器。性能验证方面，全负荷测试时，转速应在10秒内升至额定值（如D13为2100rpm），且无黑烟或功率波动；经济工况下（1800rpm），燃油消耗率应≤205g/kWh，若偏差＞5%需检查正时系统。
