康明斯QST30柴油发动机燃油泵驱动装置概述

康明斯QST30柴油发动机燃油泵驱动装置概述

 QST30  发动机系列使用两个明显不同类型的燃油泵驱动：驱动开放型（也称为底座安装型）和法兰安装型。两个系统都由前齿轮系驱动，并通过轴和联轴器配置总成为燃油泵凸轮轴提供动力。1997 年 7 月底之前生产的所有发电机驱动型和发电机组发动机都使用驱动开放型（底座安装型）系统。该系统将连接在齿轮室后部的驱动壳体和外露的传动轴与柔性接头合为一体，以促动驱动开放型（底座安装型）P8500 燃油泵。

法兰安装型系统将连接在齿轮室后部的驱动壳体，和全封闭的传动轴和花键型联轴器合为一体。1997 年 8 月及以后生产的所有发动机都使用法兰安装型系统。

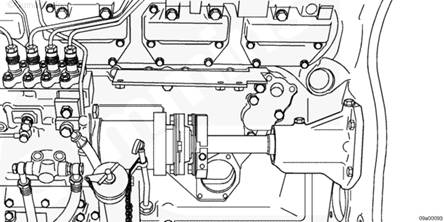

该系统将连接在齿轮室后部的驱动壳体和外露的传动轴与柔性接头合为一体，以促动驱动开放型（底座安装型）P8500 燃油泵。当安装在发动机上时，外露的轴和联轴器都用保护罩盖住。完成工作后必须重新安装盖。

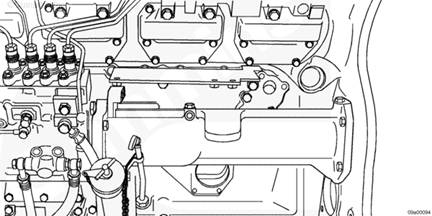

法兰安装型传动系统带有一根全封闭的传动轴，为燃油泵提供动力。燃油泵直接连接在传动轴后端的凸缘表面上。法兰安装型传动轴通过花键接头和花键联轴器配置总成连接到燃油泵凸轮轴上。在驱动支座中有机油供油和回油通道，用以润滑衬套、传动轴和燃油泵。P8500 和 RP39 泵都使用了机油供油通道，但是只有 P8500 泵使用了回油通道。RP39 泵通过外部管路将机油返回到集油槽。

法兰安装型驱动有两种支座：一种用于左侧，一种用于右侧。这些驱动支座可以通过最靠近燃油泵一端的”耳部”厚度来识别，该部位用来连接支架。左排支架”耳部”较薄，大约 15 mm [0.6 in]，而右排支架的”耳部”相对更厚一些，大约为 37 mm [1.5 in]。

驱动开放型（底座安装型）系统

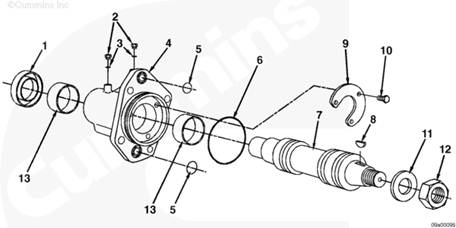

驱动开放型（底座安装型）燃油泵驱动

1油封 (1)，2直螺纹 O 形圈螺塞 (2)，3 O 形密封圈 (2)，4驱动壳体，5 O 形密封圈 (2)，6 O 形密封圈，7轴，8半圆键，9止推板，10螺栓 (3)，11垫圈，12螺母，13衬套 (2)。

法兰安装型驱动系统

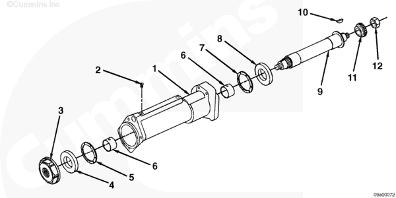

法兰安装型驱动燃油泵驱动

1驱动壳体，2直螺纹 O 形圈螺塞 (3)，3螺母，4止推板（小内径），5止推轴承，6衬套 (2)，7止推轴承，8止推板（大内径），9传动轴，10半圆键（参考注释），11花键接头，12螺母。

注: 半圆键只用在轴的后部。

康明斯QST30柴油发动机燃油泵驱动装置拆卸

 警告

当驱动开放型燃油泵驱动盖拆下后不要操作发动机。如果盖已拆下，且轴或者柔性联轴器被损坏，在操作时碎片可能会飞出从而造成人身伤害或损坏其它设备。

驱动开放型 - 底座安装型 - 在拆卸燃油泵驱动或燃油泵之前旋转曲轴至指定的发动机正时。拆卸燃油泵。参考步骤 005-012。拆下前齿轮室盖参考步骤 001-031 。

拆卸固定驱动齿轮毂总成和轴的螺母和垫圈。拆卸相距 180 度的固定驱动齿轮和毂的其中两个螺栓。

使用两个大约 4 英寸长的 M12 x 1.75 螺栓。拧紧这些螺栓使其穿过驱动齿轮和毂总成。使用齿轮拉拔器（零件号 ST-647）从轴上拆下驱动齿轮和毂总成。拆卸键。

拆卸固定驱动壳体和齿轮室后部的四个螺栓。拆下驱动壳体总成。

法兰安装型驱动 - 拆卸燃油泵驱动或燃油泵之前旋转曲轴至指定的发动机正时。拆卸燃油泵。参考步骤 005-012。

拆卸前齿轮室盖上的燃油泵驱动齿轮室盖板。

拆卸固定驱动齿轮总成和传动轴上的大螺母 (1) 和垫圈。拆卸固定驱动齿轮和毂的两个螺栓（相距 180 度）。

使用两个大约 4 英寸长的 (M12 x 1.75) 螺栓。拧紧螺栓使其穿过驱动齿轮和毂总成。使用齿轮拉拔器（零件号 ST-647）从轴上拆下驱动齿轮和毂总成。检查以确保驱动齿轮总成将由齿轮系支撑着。如果没有支撑，使用一根导线防止其掉落到油底壳。键没有装在法兰安装型燃油泵驱动总成上。

拆卸固定法兰安装壳体总成和前齿轮室的四个螺栓。拆卸燃油泵驱动壳体总成。

康明斯QST30柴油发动机燃油泵驱动装置清洁

 警告

当使用溶剂、酸或碱性材料清洗时，请遵循制造商的使用建议。戴上护目镜并穿上防护服，以避免人身伤害。

 警告

使用压缩空气时，戴上合适的护目镜和防护面罩。飞扬的碎屑和污垢会造成人身伤害。

使用溶剂清洗零件，并用压缩空气吹干。

康明斯QST30柴油发动机燃油泵驱动装置检查能否继续使用

检查下列部件是否损坏：

驱动壳体

轴

止推板。

测量轴向间隙。

检查下列是否损坏：

驱动壳体

轴

花键接头

止推板

止推轴承

衬套。

测量法兰安装型燃油泵驱动轴端间隙。

必须用手转动轴。

康明斯QST30柴油发动机燃油泵驱动装置安装

驱动开放型/底座安装型 - 安装 O 形圈。

将驱动开放型壳体总成安装到齿轮室后部。

安装四颗螺栓。

扭矩值:  108  n.m  [80 ft-lb]

安装键子。

安装燃油泵驱动齿轮。

安装螺母和垫圈。

初始扭矩

12 n.m

[106 in-lb]

注: 这种低扭矩值将使驱动轴的锥形端齿轮总成座合。设定燃油正时后将施加最终扭矩。参考步骤 005-012。

安装燃油喷油泵。参考步骤 005-012。安装前齿轮室盖。参考步骤 001-031。

法兰安装型驱动 - 安装 O 形圈。将法兰安装型驱动壳体总成安装到齿轮室的后部。安装四颗螺栓。扭矩值:  108  n.m  [80 ft-lb]

安装燃油泵驱动齿轮总成。法兰安装型燃油泵驱动不使用键。

安装螺母和垫圈。

用手拧紧螺母。在设定燃油泵正时后，该螺母将拧紧到其最终扭矩。参考燃油泵正时（步骤 005-012）。

安装燃油喷油泵。参考步骤 005-012。
