卡特彼勒5141945气门锁夹夹紧密封基础技术规格与材质参数

卡特彼勒5141945气门锁夹夹紧密封基础技术规格与材质参数

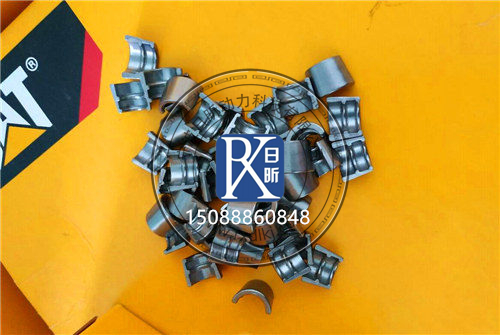

以下为卡特彼勒514-1945型气门锁夹夹紧密封总成的核心技术参数，该总成是卡特C7-C18系列工业/工程机械发动机专用一体化精密件，集成锁止夹紧与径向密封双重功能。
一、基础信息参数
表格
参数项目 标准规格 说明
官方零件号 514-1945（简写：5141945） 卡特原厂标准件号，进排气门通用
正式名称 气门锁夹夹紧密封组件/气门杆锁止密封总成 别名：气门锁夹、气门卡簧、气门锁片密封总成
产品定位 气门机构精密安全件 集成机械锁止+径向密封双重功能，保障气门锁止可靠与气密性
适配发动机 C7、C9、C11、C13、C15、C18系列工业/工程机械发动机 卡车版、船用主机版不通用
二、材质与工艺参数
锁夹主体参数
表格
参数项目 标准规格 性能说明
主体材质 高强度合金弹簧钢 含Cr、V合金元素，抗疲劳、高刚性，适配高频往复工况
材质硬度 HRC45~50 硬度均匀，耐磨且有韧性，不易断裂、变形
表面处理 磷化发黑处理 防锈、耐磨，与气门杆、弹簧座配合良好
密封层参数
表格
参数项目 标准规格 性能说明
密封材质 ***橡胶（FKM） 耐高温、耐机油腐蚀、耐老化，适配发动机高温油浸环境
橡胶硬度 邵氏A70~75 弹性适中，密封效果好，耐磨寿命长
耐温范围 -40℃~+180℃ 短期可承受200℃高温，适配燃烧室附近的高温工况
制造工艺
锁夹：精密冲压成型→淬火回火热处理→精密磨削锥面→表面处理→100%尺寸检测；
密封环：模压硫化成型→修边→密封唇口精加工→密封性检测；
总成装配：锁夹与密封环同轴压装→100%成品检测（弹性、密封性、同轴度）。

三、核心结构尺寸参数
通用结构参数（C9-C13发动机常规款）
表格
参数项目 标准规格 说明
结构形式 对开式双片锁夹+一体式径向密封环 双向夹紧定位，全域贴合气门杆，兼顾锁止与密封
锁夹外锥角 15° 与气门弹簧座内锥面匹配，实现楔形自锁效应
适配气门杆直径 ≈10mm 卡特C系列发动机标准进排气门杆直径
卡槽宽度 ≈3mm 与气门杆端部卡槽精准匹配，夹持深度一致
锁夹总高度 ≈12mm 不同发动机版本略有差异，误差±0.5mm
密封环外径 ≈16mm 适配弹簧座内孔尺寸
注：C7小排量、C15/C18大排量发动机的锁夹尺寸略有调整，更换前需核对原配件实测尺寸，官方件号通用。
四、性能参数
表格
参数项目 标准规格 说明
最大夹持力 ≥8000N 可承受气门最大冲击力，不会松脱、断裂
密封耐压 ≥15MPa 可承受燃烧室最大缸压，无燃气泄漏、机油上窜
工作温度范围 -40℃~+180℃ 适配发动机全工况温度区间，高温不老化、低温不脆裂
抗疲劳次数 ≥1亿次往复 对应发动机8000~10000小时的正常使用寿命
同轴度精度 ≤0.02mm 锁夹与密封环同轴度高，无偏磨、错位失效
五、安装配合参数
表格
参数项目 标准规格 说明
配合方式 卡槽过盈配合+锥面楔形自锁 机械锁止可靠，越压越紧，无松脱风险
配合精度 卡槽配合间隙≤0.02mm 夹持紧密，无轴向、径向旷量
安装方式 专用锁夹钳安装 禁止暴力拆装，避免弹性失效、密封破损
润滑要求 发动机专用耐高温润滑脂 禁止使用普通黄油，防止高温碳化卡滞
六、配置说明
进排气门通用：卡特C系列发动机的进气门、排气门均使用同一款514-1945锁夹密封总成，无需区分；
系列化通用：C7-C18全系列工业发动机均通用该件号，仅尺寸略有微调，核心结构、材质、性能一致；
成套更换建议：单缸对应气门数量（通常6缸发动机每缸4气门，共24个锁夹总成），建议整套更换，避免新旧混搭导致的性能差异。
