卡特彼勒546-2154喷油器线束失效根源深度分析与更换判定精准阈值

卡特彼勒546-2154喷油器线束失效根源深度分析与更换判定精准阈值

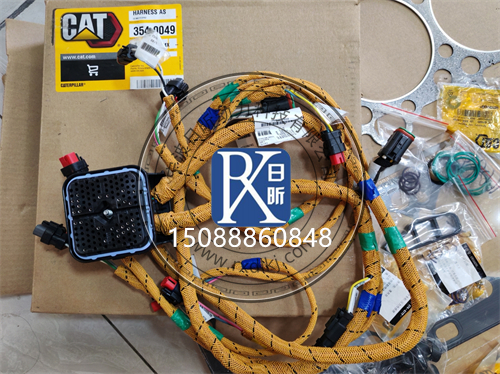

546-2154喷油器线束是发动机燃油喷射系统的“神经线”，看似结构简单，失效却会引发喷油异常、动力下降、缺缸甚至拉缸等重大故障。一线维修统计：70%的喷油器电路故障源于线束失效，以下为深度失效根源分析与可落地的精准更换判定标准。
第一部分：失效根源深度分析
一、物理损伤类（占失效原因40%，最高发）
1.振动疲劳断裂
失效机理：发动机工作时高频振动（10~2000Hz），导线内部多股铜丝反复弯折产生金属疲劳，逐步断股，最终完全断开；
核心诱因：线束固定松动、预留长度不足、振动频率与导线固有频率产生共振；
故障表现：间歇性缺缸、抖动，故障时好时坏，与发动机转速、振动强度强相关，排查难度大。
2.摩擦磨损破损
失效机理：线束与发动机金属壳体、管路、运动部件长期摩擦，波纹管磨破后继续磨损绝缘层，最终破皮漏电、短路；
核心诱因：固定卡扣松动、线束布置不合理、与运动部件干涉；
故障表现：偶发短路故障、烧保险丝、ECM报喷油电路故障码，严重时搭铁烧毁ECM。
3.弯折应力损伤
失效机理：安装、维修时过度弯折（弯折半径小于导线直径5倍），导致绝缘层开裂、导线内部断股，后期逐步扩展为完全开路；
核心诱因：暴力拆装、维修时拉扯弯折、线束布置存在死弯；
故障表现：弯折位置易断裂，初期为间歇性故障，后期完全开路导致缺缸。

二、电气性能退化类（占失效原因25%）
1.绝缘层热老化
失效机理：长期处于发动机舱高温环境（100~150℃），绝缘材料（XLPE/硅橡胶）逐步老化、变脆、开裂，绝缘电阻下降，最终漏电、击穿；
核心诱因：靠近排气歧管、涡轮等高温部件无防护，发动机长期高温运行；
故障表现：绝缘电阻下降、漏电、信号失真，喷油不准、油耗升高，严重时短路烧线。
2.连接器接触电阻增大
失效机理：插针氧化、腐蚀、磨损，有效接触面积减小，接触电阻逐步增大，导致信号压降增大、喷油器供电不足；
核心诱因：密封失效进灰进水、插拔次数过多、插针镀层磨损；
故障表现：喷油器供电不足、喷油压力低、动力下降，热车后故障更明显（热胀冷缩导致接触进一步变差）。
3.屏蔽层失效（带屏蔽款）
失效机理：屏蔽层断裂、接地不良，抗电磁干扰能力丧失，发电机、启动机等部件的电磁干扰串入喷油信号；
核心诱因：线束弯折过度、屏蔽层焊接点脱落、接地端子松动；
故障表现：喷油正时不准、怠速抖动、油耗升高，电磁干扰强时故障明显加重。
三、环境腐蚀类（占失效原因20%）
1.油液腐蚀老化
失效机理：发动机漏油（气门室盖、喷油器密封圈），线束长期浸泡在机油、柴油中，绝缘层和密封件被油液溶胀、软化、老化，失去绝缘和密封性能；
核心诱因：发动机漏油不及时维修，线束长期处于油浸环境；
故障表现：绝缘层膨胀、变软、发黏，密封件老化失效，容易进水进灰，引发接触不良、漏电。
2.潮湿/盐雾腐蚀
失效机理：潮湿、多雨、沿海盐雾环境，连接器密封失效后，水分、盐雾侵入插针，导致氧化、腐蚀，接触电阻增大，甚至锈断；
核心诱因：连接器密封损坏、高压水***冲洗发动机舱、沿海高盐工况；
故障表现：插针氧化发黑、接触不良，雨天、潮湿环境下故障加重，严重时插针锈断。
3.粉尘磨粒磨损
失效机理：矿山、工地高粉尘环境，粉尘进入连接器，插针插拔时粉尘像砂纸一样磨损镀层，导致接触不良；粉尘进入波纹管，也会持续磨损导线绝缘层；
核心诱因：密封失效、高粉尘工况、长期不清洁连接器；
故障表现：接触电阻逐步增大，喷油不稳定，粉尘磨损绝缘层后易引发漏电。
四、人为装配与使用类（占失效原因15%）
1.暴力拆装损坏
失效机理：插拔连接器时硬拔、硬撬、拉扯导线，导致插针弯曲、退针、镀层脱落，导线根部断股；
核心诱因：维修人员操作不规范，不用专用工具，暴力拆装；
故障表现：拆装后立即出现缺缸、接触不良故障，插针变形、退针。
2.私改乱接过载
失效机理：私自在线束上接大功率用电设备，导致导线过载发热，加速绝缘老化，甚至烧断导线；
核心诱因：私自加装灯光、加热设备等，不单独走线直接接喷油器线束；
故障表现：导线发热、绝缘老化快，严重时烧断、短路，甚至引发电气火灾。
3.安装布置不当
失效机理：安装时线束拉太紧、靠近高温部件、与运动部件干涉，导致导线应力大、老化快、容易磨损；
核心诱因：非***人员安装，不按原厂路径布置；
故障表现：线束寿命大幅缩短，几个月就出现磨损、老化、断裂。
第二部分：更换判定精准阈值（可落地执行）
出现以下任一阈值情况，必须或建议更换546-2154喷油器线束，所有阈值均可通过目视、简单工具测量落地执行。
一、一级判定：立即更换（出现任一直接更换，无修复价值）
属于严重失效，继续使用会引发重大故障：
外观严重破损：导线绝缘层破裂、铜丝外露，波纹管大面积破损失去保护；
开路/短路故障：单根或多根导线开路、针脚间短路，无法修复或修复后可靠性差；
连接器严重损坏：连接器壳体开裂、插针弯曲/退针/锈断、密封件完全失效，无法修复；
绝缘严重失效：绝缘电阻＜10MΩ（500V兆欧表），存在漏电、击穿风险；
线束过热烧蚀：导线发热、绝缘层融化、发黑、有焦糊味，存在火灾风险；
屏蔽层完全失效：带屏蔽款屏蔽层完全断裂、接地失效，电磁干扰导致喷油严重不准。

二、二级判定：建议更换（出现任一建议更换，故障风险高）
性能已明显下降，继续使用大概率短期内出故障：
导线电阻超标：单根导线电阻＞0.5Ω/米，或缸间电阻差值＞0.3Ω，说明内部断股、接触不良；
接触电阻超标：连接器接触电阻＞0.3Ω，清洁、涂导电脂后仍不达标；
绝缘电阻下降：绝缘电阻＜50MΩ（500V兆欧表），说明绝缘老化，存在漏电隐患；
外观中度老化：绝缘层发硬、发脆、有细微裂纹，波纹管多处破损、老化；
间歇性故障频发：同一线束相关故障每月出现2次以上，排查确认由线束接触不良导致；
连接器密封失效：连接器密封件老化、变形，进灰进水，插针氧化，清洁后仍反复出现接触不良。
三、三级判定：预防性更换（达到条件建议提前更换，避免突发故障）
外观、性能暂时正常，但达到寿命或工况阈值，建议预防性更换：
使用寿命达标：常规工况累计使用满8000小时，矿山重载工况满6000小时；
重大维修同步：发动机大修、喷油器更换、ECM更换时，同步更换线束，避免后期返工；
恶劣工况累计：长期高温、高粉尘、高湿盐雾工况，累计使用满4000小时，建议提前更换；
多次拆装后：线束累计拆装3次以上，连接器、导线损伤风险高，建议更换。
三、快速判定对照表（现场速查）
表格
判定等级 判定维度 精准阈值 检测方式
立即更换 外观 绝缘破裂、铜丝外露、连接器严重损坏 目视检查
立即更换 电气 开路/短路、绝缘＜10MΩ、烧蚀焦糊 万用表/兆欧表
建议更换 电阻 单根电阻＞0.5Ω/米、缸间差＞0.3Ω、接触电阻＞0.3Ω 万用表
建议更换 绝缘 绝缘电阻＜50MΩ 兆欧表
建议更换 故障 间歇性故障每月≥2次 故障记录统计
预防性更换 寿命 常规工况8000小时/重载工况6000小时 工时统计
预防性更换 场景 大修同步更换/恶劣工况4000小时/拆装≥3次 维修记录
核心提醒：喷油器线束故障隐蔽性强，间歇性故障排查难度大，达到二级判定标准就建议更换，不要等完全坏了再换，避免半路抛锚、发动机损伤。
