卡特彼勒546-2154喷油器线束失效根源深度分析与更换判定精准阈值

卡特彼勒546-2154喷油器线束失效根源深度分析与更换判定精准阈值

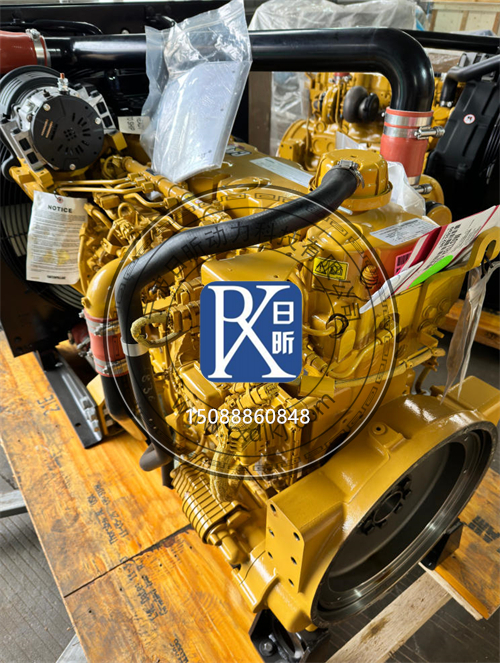

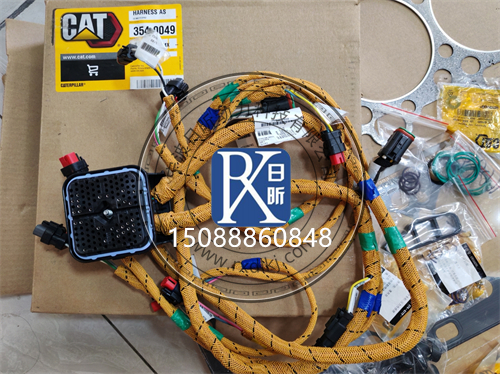

546-2154喷油器线束是发动机燃油喷射系统的“神经线”，看似结构简单，失效却会引发喷油异常、动力下降、缺缸甚至拉缸等重大故障。一线维修统计：70%的喷油器电路故障源于线束失效，以下为深度失效根源分析与可落地的精准更换判定标准。
第一部分：失效根源深度分析
一、物理损伤类（占失效原因40%，最高发）
1.振动疲劳断裂
失效机理：发动机工作时高频振动（10~2000Hz），导线内部多股铜丝反复弯折产生金属疲劳，逐步断股，最终完全断开；
核心诱因：线束固定松动、预留长度不足、振动频率与导线固有频率产生共振；
故障表现：间歇性缺缸、抖动，故障时好时坏，与发动机转速、振动强度强相关，排查难度大。
2.摩擦磨损破损
失效机理：线束与发动机金属壳体、管路、运动部件长期摩擦，波纹管磨破后继续磨损绝缘层，最终破皮漏电、短路；
核心诱因：固定卡扣松动、线束布置不合理、与运动部件干涉；
故障表现：偶发短路故障、烧保险丝、ECM报喷油电路故障码，严重时搭铁烧毁ECM。
3.弯折应力损伤
失效机理：安装、维修时过度弯折（弯折半径小于导线直径5倍），导致绝缘层开裂、导线内部断股，后期逐步扩展为完全开路；
核心诱因：暴力拆装、维修时拉扯弯折、线束布置存在死弯；
故障表现：弯折位置易断裂，初期为间歇性故障，后期完全开路导致缺缸。

二、电气性能退化类（占失效原因25%）
1.绝缘层热老化
失效机理：长期处于发动机舱高温环境（100~150℃），绝缘材料（XLPE/硅橡胶）逐步老化、变脆、开裂，绝缘电阻下降，最终漏电、击穿；
核心诱因：靠近排气歧管、涡轮等高温部件无防护，发动机长期高温运行；
故障表现：绝缘电阻下降、漏电、信号失真，喷油不准、油耗升高，严重时短路烧线。
2.连接器接触电阻增大
失效机理：插针氧化、腐蚀、磨损，有效接触面积减小，接触电阻逐步增大，导致信号压降增大、喷油器供电不足；
核心诱因：密封失效进灰进水、插拔次数过多、插针镀层磨损；
故障表现：喷油器供电不足、喷油压力低、动力下降，热车后故障更明显（热胀冷缩导致接触进一步变差）。
3.屏蔽层失效（带屏蔽款）
失效机理：屏蔽层断裂、接地不良，抗电磁干扰能力丧失，发电机、启动机等部件的电磁干扰串入喷油信号；
核心诱因：线束弯折过度、屏蔽层焊接点脱落、接地端子松动；
故障表现：喷油正时不准、怠速抖动、油耗升高，电磁干扰强时故障明显加重。
三、环境腐蚀类（占失效原因20%）
1.油液腐蚀老化
失效机理：发动机漏油（气门室盖、喷油器密封圈），线束长期浸泡在机油、柴油中，绝缘层和密封件被油液溶胀、软化、老化，失去绝缘和密封性能；
核心诱因：发动机漏油不及时维修，线束长期处于油浸环境；
故障表现：绝缘层膨胀、变软、发黏，密封件老化失效，容易进水进灰，引发接触不良、漏电。
2.潮湿/盐雾腐蚀
失效机理：潮湿、多雨、沿海盐雾环境，连接器密封失效后，水分、盐雾侵入插针，导致氧化、腐蚀，接触电阻增大，甚至锈断；
核心诱因：连接器密封损坏、高压水***冲洗发动机舱、沿海高盐工况；
故障表现：插针氧化发黑、接触不良，雨天、潮湿环境下故障加重，严重时插针锈断。
3.粉尘磨粒磨损
失效机理：矿山、工地高粉尘环境，粉尘进入连接器，插针插拔时粉尘像砂纸一样磨损镀层，导致接触不良；粉尘进入波纹管，也会持续磨损导线绝缘层；
核心诱因：密封失效、高粉尘工况、长期不清洁连接器；
故障表现：接触电阻逐步增大，喷油不稳定，粉尘磨损绝缘层后易引发漏电。
四、人为装配与使用类（占失效原因15%）
1.暴力拆装损坏
失效机理：插拔连接器时硬拔、硬撬、拉扯导线，导致插针弯曲、退针、镀层脱落，导线根部断股；
核心诱因：维修人员操作不规范，不用专用工具，暴力拆装；
故障表现：拆装后立即出现缺缸、接触不良故障，插针变形、退针。
2.私改乱接过载
失效机理：私自在线束上接大功率用电设备，导致导线过载发热，加速绝缘老化，甚至烧断导线；
核心诱因：私自加装灯光、加热设备等，不单独走线直接接喷油器线束；
故障表现：导线发热、绝缘老化快，严重时烧断、短路，甚至引发电气火灾。
3.安装布置不当
失效机理：安装时线束拉太紧、靠近高温部件、与运动部件干涉，导致导线应力大、老化快、容易磨损；
核心诱因：非***人员安装，不按原厂路径布置；
故障表现：线束寿命大幅缩短，几个月就出现磨损、老化、断裂。
第二部分：更换判定精准阈值（可落地执行）
出现以下任一阈值情况，必须或建议更换546-2154喷油器线束，所有阈值均可通过目视、简单工具测量落地执行。
一、一级判定：立即更换（出现任一直接更换，无修复价值）
属于严重失效，继续使用会引发重大故障：
外观严重破损：导线绝缘层破裂、铜丝外露，波纹管大面积破损失去保护；
开路/短路故障：单根或多根导线开路、针脚间短路，无法修复或修复后可靠性差；
连接器严重损坏：连接器壳体开裂、插针弯曲/退针/锈断、密封件完全失效，无法修复；
绝缘严重失效：绝缘电阻＜10MΩ（500V兆欧表），存在漏电、击穿风险；
线束过热烧蚀：导线发热、绝缘层融化、发黑、有焦糊味，存在火灾风险；
屏蔽层完全失效：带屏蔽款屏蔽层完全断裂、接地失效，电磁干扰导致喷油严重不准。
二、二级判定：建议更换（出现任一建议更换，故障风险高）
性能已明显下降，继续使用大概率短期内出故障：
导线电阻超标：单根导线电阻＞0.5Ω/米，或缸间电阻差值＞0.3Ω，说明内部断股、接触不良；
接触电阻超标：连接器接触电阻＞0.3Ω，清洁、涂导电脂后仍不达标；
绝缘电阻下降：绝缘电阻＜50MΩ（500V兆欧表），说明绝缘老化，存在漏电隐患；
外观中度老化：绝缘层发硬、发脆、有细微裂纹，波纹管多处破损、老化；
间歇性故障频发：同一线束相关故障每月出现2次以上，排查确认由线束接触不良导致；
连接器密封失效：连接器密封件老化、变形，进灰进水，插针氧化，清洁后仍反复出现接触不良。

三、三级判定：预防性更换（达到条件建议提前更换，避免突发故障）
外观、性能暂时正常，但达到寿命或工况阈值，建议预防性更换：
使用寿命达标：常规工况累计使用满8000小时，矿山重载工况满6000小时；
重大维修同步：发动机大修、喷油器更换、ECM更换时，同步更换线束，避免后期返工；
恶劣工况累计：长期高温、高粉尘、高湿盐雾工况，累计使用满4000小时，建议提前更换；
多次拆装后：线束累计拆装3次以上，连接器、导线损伤风险高，建议更换。
三、快速判定对照表（现场速查）
表格
判定等级 判定维度 精准阈值 检测方式
立即更换 外观 绝缘破裂、铜丝外露、连接器严重损坏 目视检查
立即更换 电气 开路/短路、绝缘＜10MΩ、烧蚀焦糊 万用表/兆欧表
建议更换 电阻 单根电阻＞0.5Ω/米、缸间差＞0.3Ω、接触电阻＞0.3Ω 万用表
建议更换 绝缘 绝缘电阻＜50MΩ 兆欧表
建议更换 故障 间歇性故障每月≥2次 故障记录统计
预防性更换 寿命 常规工况8000小时/重载工况6000小时 工时统计
预防性更换 场景 大修同步更换/恶劣工况4000小时/拆装≥3次 维修记录
核心提醒：喷油器线束故障隐蔽性强，间歇性故障排查难度大，达到二级判定标准就建议更换，不要等完全坏了再换，避免半路抛锚、发动机损伤。
卡特彼勒546-2154喷油器线束常见典型故障现象
梳理喷油器线束故障现象
卡特彼勒546-2154喷油器线束常见典型故障现象
546-2154喷油器线束是发动机燃油喷射系统的核心电气部件，故障隐蔽性强、排查难度大。一线统计：80%的喷油电路故障都有典型的外在表现，掌握这些现象可以快速定位问题，避免故障扩大、发动机损伤。
一、第一类：怠速抖动、缺缸（最高发，占故障40%）
典型故障现象
怠速时发动机明显抖动，转速波动大（±100转以上），像“缺缸”一样一喘一喘的；
怠速时排气有“突突”声，排气不均匀，严重时伴随轻微放炮声；
读取故障码，通常报某一缸或多缸喷油器电路故障（P0261-P0272系列故障码）；
断缸测试时，对应缸断缸后发动机转速无明显变化，说明该缸不工作。
对应失效根源
单缸线束开路、内部断股，导致该缸喷油器不工作；
连接器接触不良、插针氧化，喷油器供电/信号中断；
导线磨破短路，导致该缸喷油电路失效。
影响程度
中等：动力下降、油耗升高，短期不会造成重大损伤，但长期缺缸会导致三元催化器堵塞、积碳严重。
快速排查
读取故障码定位对应缸号，替换法更换该缸线束段，故障消失即可确认是线束问题。
二、第二类：动力下降、油耗升高（占故障20%，最易被忽略）
典型故障现象
加速无力、提速慢，重载时动力不足，感觉发动机“没劲儿”；
油耗明显升高，比正常状态高10%~20%，但没有明显的缺缸、报警现象；
喷油正时不准，燃烧不充分，排气有轻微黑烟；
无明确故障码，或偶发喷油器性能故障码。
对应失效根源
导线电阻过大、接触不良，导致喷油器供电不足，喷油压力低、喷油量不足；
屏蔽层失效，电磁干扰导致喷油信号失真，喷油正时不准、喷油量偏差；
多缸线束轻微老化，信号传输衰减，喷油精度下降。
影响程度
中等偏上：长期油耗高、动力差，增加运营成本，严重时燃烧不充分导致积碳、拉缸。
快速排查
测量各缸喷油器线束电阻，对比缸间差值；检查屏蔽层导通性，对比更换线束前后的油耗、动力变化。
三、第三类：故障码报警、发动机进入保护模式（占故障15%）
典型故障现象
仪表发动机故障灯常亮，读取故障码为喷油器电路故障（如P0261喷油器1电路电压低、P0264喷油器2电路开路等）；
严重时发动机进入跛行保护模式，限速、限扭矩，动力大幅下降；
故障码清除后，跑一段时间又会再次出现。
对应失效根源
线束开路、短路，ECM检测到电路异常，触发故障码；
接触电阻过大，电压降超过ECM阈值，触发电压异常故障码；
绝缘失效漏电，导致电路电流异常，触发故障码。
影响程度
中等：限制动力输出，影响作业效率，长期带故障运行可能损坏ECM、喷油器。
快速排查
根据故障码对应缸号，测量该缸线束的通断、电阻、绝缘，即可定位问题。
四、第四类：间歇性故障、时好时坏（占故障12%，排查难度最大）
典型故障现象
故障时隐时现，有时候完全正常，有时候缺缸、抖动，没有明显规律；
冷车正常，热车后出故障；或者颠簸路面出故障，平路又恢复正常；
熄火重启后故障可能消失，跑一段时间又反复出现；
故障码有时候能读到，有时候读不到，属于典型偶发性故障。
对应失效根源
导线内部断股，接触时好时坏，振动、热胀冷缩时接触状态变化；
连接器接触不良，插针氧化、松动，振动、温度变化时接触状态改变；
绝缘层轻微破损，偶尔搭铁短路，又偶尔断开。
影响程度
高：故障隐蔽，排查难度大，容易半路抛锚，严重时高速、重载时突然缺缸，引发安全问题。
快速排查
晃动线束、模拟振动/高温环境，同时观察故障是否出现，测量电阻波动情况，定位故障点。
五、第五类：线束过热、烧蚀、有焦糊味（占故障8%，高危故障）
典型故障现象
发动机舱有明显焦糊味，靠近线束位置味道更重；
线束局部发热、发烫，绝缘层软化、发黑、融化；
严重时线束烧断、短路，烧保险丝，甚至出现小火苗；
伴随多缸喷油故障、发动机突然熄火。
对应失效根源
线束短路、过载，电流过大导致发热烧蚀；
线束贴靠排气歧管、涡轮等高温部件，被烤坏绝缘层；
接触电阻过大，接触点发热，烧蚀连接器、导线。
影响程度
极高：属于高危故障，容易引发电气火灾、烧毁ECM/喷油器，甚至造成整车火灾，损失极大。
快速排查
目视检查线束外观，有没有发黑、融化、焦糊痕迹；测量有没有短路、过载；检查线束是否靠近高温部件。
六、第六类：启动困难、怠速不稳易熄火（占故障5%）
典型故障现象
冷车、热车都不好启动，需要打多次才能着火；
启动后怠速不稳，容易熄火，尤其是冷车怠速时更明显；
启动时排气有大量黑烟，燃烧不充分。
对应失效根源
多缸线束接触不良，启动时喷油不足，混合气配比异常；
信号传输失真，启动喷油正时不准，与点火配合不良。
影响程度
中等：影响启动可靠性，容易半路熄火，影响作业效率。
快速排查
测量启动时各缸喷油器的供电、信号，对比正常状态的差异，替换线束测试。
七、第七类：排放超标、冒黑烟/蓝烟（占故障3%）
典型故障现象
排气冒黑烟，尤其是加速、重载时更明显；
排放检测不达标，NOx、颗粒物超标；
机油消耗异常升高，偶尔冒蓝烟（易与气门密封故障混淆，需区分）。
对应失效根源
喷油信号失真，喷油量过大、正时不准，燃烧不充分冒黑烟；
多缸喷油不均，部分缸工作不良，排放超标。
影响程度
中等：油耗高、积碳多，环保不达标，长期会损坏三元催化、DPF后处理系统。
快速排查
读取喷油脉宽、正时数据，对比原厂标准；检查线束电阻、屏蔽层性能。
八、故障快速排查对照表
表格
故障现象 首要排查方向 次要排查方向
怠速抖动、缺缸 单缸线束是否开路、连接器是否接触不良 喷油器是否损坏、ECM是否故障
动力下降、油耗高 导线电阻是否过大、屏蔽层是否失效 喷油器是否磨损、燃油压力是否正常
故障码报警、跛行模式 对应缸线束是否开路/短路、绝缘是否失效 喷油器电路、ECM针脚是否损坏
间歇性故障、时好时坏 导线是否内部断股、连接器是否接触不良 喷油器是否偶发故障、ECM是否虚焊
线束过热、焦糊味 是否短路过载、是否靠近高温部件 保险丝是否匹配、是否私改加负载
启动困难、易熄火 多缸线束是否接触不良、信号是否失真 燃油系统、进气系统是否正常
排放超标、冒黑烟 喷油信号是否失真、喷油量是否偏差 喷油器、后处理系统是否正常
