卡特彼勒235-4157（2354157）履带支重轮基础技术规格与材质参数

卡特彼勒235-4157（2354157）履带支重轮基础技术规格与材质参数

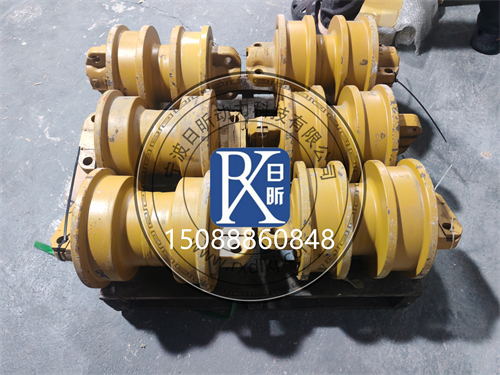

以下为卡特彼勒235-4157（简写：2354157）单法兰履带支重轮的核心技术规格与材质参数，该支重轮是卡特D6R/D6T推土机、963D装载机底盘行走系统的核心承重部件，采用卡特SystemOne系列底盘设计，支撑整机重量、引导履带运行、吸收地面冲击，直接决定底盘寿命与作业可靠性。
一、基础信息总览表
表格
参数项目 标准规格 说明
官方零件号 235-4157（简写：2354157） 卡特原厂标准件号，适配D6R/D6T/963D等机型，不可与其他型号混用
正式名称 单法兰履带支重轮/履带负重轮 别名：卡特D6支重轮、963D底轮、SystemOne支重轮
产品定位 底盘行走系统核心承重与导向部件 支撑整机重量，引导履带运行，吸收地面冲击载荷
技术系列 卡特SystemOne系列底盘 卡特专利底盘设计，集中润滑、长寿命、易维护
安装位置 履带架内侧，每侧多个均匀分布 单法兰为内侧支重轮，外侧为双法兰支重轮（零件号235-4158）
法兰类型 单法兰设计 仅一侧有法兰，用于内侧导向，防止履带向内脱轨
适配机型 D6R、D6T推土机；963C、963D装载机 仅适配SystemOne底盘的机型，老款非SystemOne底盘不通用

二、核心尺寸参数表
1.轮体尺寸参数
表格
参数项目 英制规格 公制换算 技术说明
胎面直径 8.27inch 210mm 与履带链节导轨接触的滚动面直径，尺寸精度±0.1mm
法兰直径 9.92inch 252mm 导向法兰直径，比胎面大42mm，防止履带横向偏移
法兰高度 0.59inch 15mm 法兰突出胎面的高度，保证导向可靠性
轮体总宽度 3.54inch 90mm 轮体总宽度，与履带链节导轨宽度匹配
胎面宽度 2.76inch 70mm 实际接触履带的滚动面宽度，保证足够接触面积，降低接地比压
2.安装尺寸参数
表格
参数项目 英制规格 公制换算 技术说明
安装孔数量 4个 4个 4螺栓固定，对称分布
安装孔中心距 7.09inch 180mm 孔距精度±0.05mm，确保安装同轴度
螺栓规格 M20×1.5（10.9级） M20×1.5（10.9级） 高强度螺栓，配平垫和弹簧垫
螺栓拧紧扭矩 258lb-ft 350±20N·m 分3次对角线拧紧，确保固定可靠
安装法兰厚度 0.79inch 20mm 安装面厚度，保证足够支撑强度
3.轴与轴承尺寸参数
表格
参数项目 英制规格 公制换算 技术说明
轮轴直径 1.77inch 45mm 支撑轴直径，42CrMo合金钢材质，调质处理
轴承类型 双列圆锥滚子轴承 双列圆锥滚子轴承 可同时承受径向和轴向载荷，耐冲击、耐重载
轴承内径 1.77inch 45mm 与轮轴配合，过盈量0.02~0.05mm
轴承外径 3.15inch 80mm 与轮体内孔配合，过盈量0.03~0.06mm
润滑腔容积 约0.13gallon 约0.5L 内部润滑脂填充量，充满内腔的80%
三、材质与工艺参数表
表格
核心部件 材质 工艺 性能说明
轮体 50Mn高碳钢 锻造毛坯+数控加工+中频表面淬火+低温回火 表面硬度HRC58~62，硬化层深度≥6mm，心部韧性好，耐磨抗冲击，不易断裂
轮轴 42CrMo合金钢 锻造+调质处理+高频淬火+精磨 轴颈硬度HRC55~58，硬化层深度≥3mm，强度高、韧性好，耐弯曲、耐磨损
轴承 双列圆锥滚子轴承（GCr15轴承钢） 精密磨削+配对装配+全检出厂 可承受径向+轴向复合载荷，额定动载荷120kN，额定静载荷200kN，耐冲击、寿命长
密封系统 双唇***橡胶油封+浮动密封（浮封） 模压成型+精密研磨密封面 双重密封，防泥水、防泥沙侵入，耐油、耐高温、耐磨损，IP67防护等级
固定螺栓 10.9级高强度螺栓（40Cr） 滚丝+调质+发黑处理 抗拉强度1000MPa，屈服强度900MPa，抗振动、防松脱，保证长期固定可靠
润滑脂 锂基极压润滑脂（NLGI2号） 精制基础油+极压添加剂 耐温-20℃~+120℃，抗极压、抗水淋、防锈蚀，保证轴承长期润滑

四、性能参数表
表格
参数项目 标准规格 技术说明
单轮额定静承重 80kN（约8吨） 静止状态下最大承重，对应整机重量均匀分布的载荷
单轮额定动承重 50kN（约5吨） 行走作业状态下的最大承重，含冲击载荷余量
极限行走速度 15km/h 最高行走速度下的安全使用速度，超过会加速磨损
工作温度范围 -40℃~+120℃ 宽温区适配，确保严寒、高温环境下都能正常工作
防护等级 IP67 完全防尘，常温下短时间浸水不损坏，适应泥泞、涉水工况
原厂设计寿命 5000~6000小时（常规工况） 土方、市政常规工况下的设计寿命，矿山重载工况缩短30%~50%
润滑周期 50小时/次 每50小时通过黄油嘴补脂一次，至油封微溢为止
最大冲击载荷 150kN 可承受短时间的冲击载荷，不易损坏
单轮重量 328lb 约149kg 含轴、轴承、密封的总重量，单法兰设计比双法兰轻约30kg
五、适配机型与安装数量说明
核心适配机型（仅适配SystemOne系列底盘）
仅适配搭载卡特SystemOne长寿命底盘系统的机型，老款传统底盘的D6/963机型支重轮零件号不同，不可通用：
推土机：D6R、D6RXL、D6RLGP、D6T、D6TXL、D6TLGP
装载机：963C、963D、963K履带式装载机
单台设备安装数量
表格
机型 每侧支重轮数量 单法兰（内侧）数量 双法兰（外侧）数量 单台总数量
D6R/D6T推土机 7个/侧 6个/侧 1个/侧（最外侧） 14个
963D装载机 7个/侧 6个/侧 1个/侧（最外侧） 14个
注：最外侧的支重轮是双法兰（零件号235-4158），两侧都有法兰，防止履带向外脱轨；内侧6个都是单法兰（235-4157），只有内侧有法兰，导向履带不向内偏移。
六、配置说明
SystemOne系列专属，不可与传统底盘支重轮互换：235-4157是卡特SystemOne长寿命底盘的专用支重轮，安装尺寸、密封结构、润滑方式都和老款传统底盘支重轮不同，绝对不能互换使用；
单法兰/双法兰分工明确：内侧用单法兰（235-4157），只负责向内导向，结构简单、成本低；外侧用双法兰（235-4158），两侧都有法兰，防止履带向外脱轨，承受更大的侧向力；
集中润滑设计：所有支重轮都有统一的黄油嘴，可通过集中润滑系统统一补脂，也可单个补脂，维护方便，保证润滑充足；
浮动密封+双唇油封双重密封：卡特专利的浮封结构，密封面经过精密研磨，贴合紧密，能有效阻挡泥水、泥沙进入轴承腔，是支重轮长寿命的核心保障；
核心价值：SystemOne支重轮的寿命比传统底盘支重轮长30%以上，维护更方便，特别适合矿山、土方等重载工况，能大幅降低底盘的使用和维护成本。
