福田康明斯ISF2.8 CM2220柴油发动机维修技术资料

福田康明斯ISF2.8 CM2220柴油发动机维修技术资料

福田康明斯ISF2.8 CM2220柴油发动机机械系统

福田康明斯ISF2.8 CM2220柴油发动机缸体

•          缸体材料为灰铸铁

•          缸套使用缸体母体材料

–         无缸套或衬套

–         如果缸套损坏或磨损，可以使用薄的干式缸套进行维修

•          刻蚀设计（安装凸台和加强筋设计）

–         材料更少

–         强度更大

–         自重降低

•          第4道主轴承的上轴瓦带有180º曲轴止推轴承

–         缸体的设计和加工使其可使用360º止推轴承，便于将来的升级或选配

福田康明斯ISF2.8 CM2220柴油发动机曲轴和齿轮

•         曲轴由锻钢制成。经过动平衡测试

•         曲轴前端有一个用于驱动机油泵的一体式齿轮(1)

•         第二个曲轴齿轮(2)组装在曲轴的后端

–     后齿轮驱动惰轮，惰轮驱动燃油泵和驱动顶置凸轮轴链条的链轮

•         两个曲轴齿轮中任何一个损坏，都必须更换整个曲轴

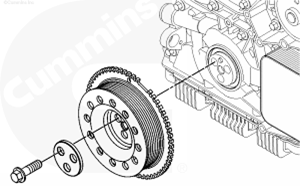

福田康明斯ISF2.8 CM2220柴油发动机曲轴皮带轮和减振器

•          曲轴皮带轮和曲轴转速信号轮是一体的

•          如果配备，减振器也是该总成的一部分

•          如果这些部件中的任一个损坏，必须更换整个总成

福田康明斯ISF2.8 CM2220柴油发动机主轴承

•          除第四号主轴颈外，其余每个主轴颈上的上主轴承都相同。

•          第四号主轴颈上装配了一个止推轴承。

•          主轴承上的法兰控制曲轴轴向力。

•          主轴承上有一个用于接收来自主油道的润滑油的孔。

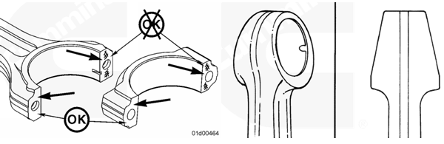

福田康明斯ISF2.8 CM2220柴油发动机连杆

•          断裂面直剖式连杆

–         在加工过程中，采用断裂工艺使连杆盖与连杆分开

•          连杆的断裂面表面非常脆弱，取放时必须特别小心：

–         拆卸活塞连杆时，不可磕碰

–         连杆盖不能安装到其他连杆上

–         连杆盖不能装错方向

•          连杆小头采用斜切加工。

–         提供额外的支撑面

•          连杆小头不是通过内部的机油油道润滑。

福田康明斯ISF2.8 CM2220柴油发动机连杆轴承

•          ISF2.8 系列福田康明斯ISF2.8 CM2220柴油发动机使用了两种连杆轴承。

•          双金属涂层：连杆下轴承。

•          三金属涂层：连杆上轴承。

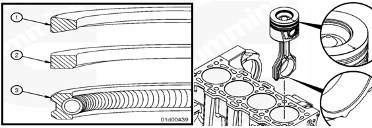

福田康明斯ISF2.8 CM2220柴油发动机活塞总成

•          连接活塞和连杆的活塞销采用全浮式中空的活塞销。

•          组装并安装活塞和连杆总成时，关键是保证部件的方位正确。

•          本福田康明斯ISF2.8 CM2220柴油发动机不需要进行活塞分级。

•          “E”和”AN”福田康明斯ISF2.8 CM2220柴油发动机使用相同的活塞和活塞环。

•          活塞环的类型和安装位置可通过活塞环的外形识别出来。

–         活塞顶环

–         活塞中间环

–         油环

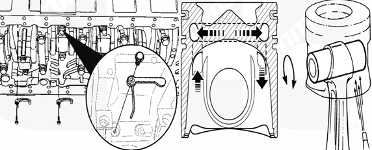

福田康明斯ISF2.8 CM2220柴油发动机活塞冷却喷嘴

•          F2.8福田康明斯ISF2.8 CM2220柴油发动机使用 J 形活塞冷却喷嘴。

•          位于缸体内部进气侧。机油由福田康明斯ISF2.8 CM2220柴油发动机缸体排气侧的油道供应。

•          喷嘴向活塞底面供应机油。活塞顶部中铸有冷却油道。

•          活塞销和轴颈的润滑由来自喷嘴的机油飞溅润滑。

福田康明斯ISF2.8 CM2220柴油发动机前齿轮室盖

•          前齿轮室盖内含：

–         机油泵

–         机油滤清器座

–         曲轴前油封

–         机油压力开关(1)

–         曲轴转速传感器(2)

福田康明斯ISF2.8 CM2220柴油发动机曲轴前油封

•          F2.8 系列福田康明斯ISF2.8 CM2220柴油发动机使用一个唇型的曲轴前油封

•          密封面位于油封唇部与曲轴的接触面

, •          更换曲轴前油封时，必须使用与先前油封相同类型的油封

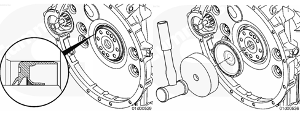

福田康明斯ISF2.8 CM2220柴油发动机曲轴后油封

•         F2.8系列福田康明斯ISF2.8 CM2220柴油发动机使用一个唇型的曲轴后油封

•         密封面位于油封唇部与曲轴的接触面

•         曲轴后油封安装在飞轮壳体孔中

•         每个新的曲轴后油封都带有一个一次性的导向工具

•         导向工具需要与油封安装工具一起使用，从而将油封安装到飞轮壳体的正确深度

福田康明斯ISF2.8 CM2220柴油发动机缸盖

•          整体式横流设计

•          每缸四个气门设计

•          顶置凸轮轴与摇臂直接接触

•          可使喷油器处于气缸中心

•          进气门(1)和排气门(2)由耐高温合金钢制成，气门杆镀铬以防擦伤

•          进排气门具有相似的设计，但是不可互换

•          进排气门的气门头上都带有一个凹坑，但排气门的凹坑内刻有一个“C”标记

•          排气门弹簧由高强度铬硅钢制成

•          总成重量34kg

福田康明斯ISF2.8 CM2220柴油发动机顶置凸轮轴

•          单顶置凸轮轴

–         只在飞轮端装有一个凸轮轴衬套

•          凸轮轴与摇臂直接接触

•          曲轴驱动惰轮，惰轮通过链条驱动凸轮轴

–         惰轮上有一个由键定位的链轮

–         凸轮轴上的链轮由一颗螺栓固定到位

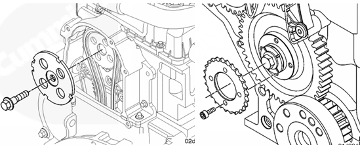

福田康明斯ISF2.8 CM2220柴油发动机单顶置凸轮轴

•          链条驱动的凸轮轴

•          驱动链轮安装在惰轮上

•          凸轮轴链轮固定在凸轮轴上

–         单螺栓

–         拧紧扭矩很重要

•          位置信号轮与凸轮轴之间有正时定位

•          位置信号轮用于指示福田康明斯ISF2.8 CM2220柴油发动机位置/转速

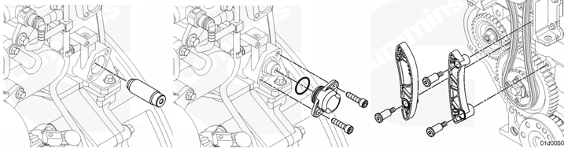

福田康明斯ISF2.8 CM2220柴油发动机链条涨紧器

•          两个合成材料的导向器

–         固定

–         涨紧用

•          链条采用液压涨紧

–         福田康明斯ISF2.8 CM2220柴油发动机机油压力

福田康明斯ISF2.8 CM2220柴油发动机曲轴皮带轮与信号盘

•          曲轴皮带轮与信号盘为一个整体

•          有上止点对正标记

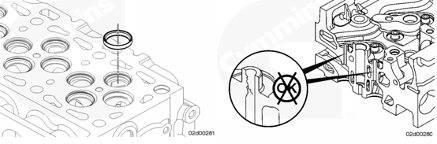

福田康明斯ISF2.8 CM2220柴油发动机气门导管、气门座圈和气门油封

•          气门导管与缸盖是一体的，与缸盖一起铸造、加工出来。

–         如果气门导管损坏，必须要更换缸盖

•          气门座圈是单独镶入缸盖的。

–         如果气门座圈损坏，可以单独更换

–         但如果气门座孔不符合技术规范，没有加大尺寸的镶圈可供使用。

•          气门油封采用“顶帽式”设计，利用气门弹簧来固定就位



福田康明斯ISF2.8 CM2220柴油发动机缸垫

•          缸垫采用特殊的金属设计。水孔周围的上下面都有特殊的密封材料

•          缸垫内的凸出密封缸孔

•          缸垫上还带有节流孔，用于控制缸体流向缸盖的冷却液流量

•          这些福田康明斯ISF2.8 CM2220柴油发动机不需要进行缸垫分级

•          不提供加大厚度的缸垫，用于缸盖下平面或缸体上平面重新加工后使用

•          缸盖燃烧面(下平面)不能重新加工。

–         如果超出技术规范，必须更换缸盖

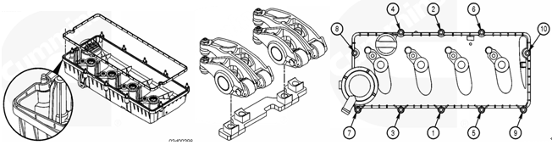

福田康明斯ISF2.8 CM2220柴油发动机摇臂和摇臂室盖

•          进、排气摇臂安装在公共轴座上，但在各自的摇臂轴上旋转

•          摇臂室盖使用一个模压橡胶密封垫

•          密封垫插在摇臂室盖周边的凹槽中

•          必须遵循拧紧次序，以防损坏摇臂室盖

福田康明斯ISF2.8 CM2220柴油发动机曲轴箱呼吸器

•          根据应用类型不同，该福田康明斯ISF2.8 CM2220柴油发动机可使用两种不同的曲轴箱通风系统

–         开式曲轴箱通风系统：过滤后的曲轴箱气体排入大气中。

–         封闭式曲轴箱通风系统：过滤后的曲轴箱气体被导入涡轮增压器进口。

•          这两种系统的曲轴箱呼吸器(1)都集成在摇臂室盖中。

•          该部件是不可维修部件。如果该部件损坏，必须更换摇臂室盖总成。
