9.1 卡特C9.3发动机转速信号盘核心配置与功能应用
9.1.1 核心动力配置与转速信号系统概述

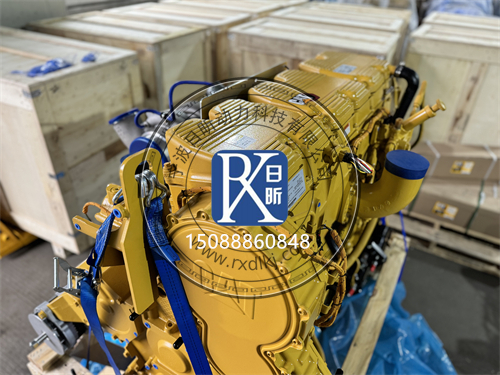

卡特C9.3发动机是卡特彼勒经典的9.3升排量重型柴油发动机，广泛应用于卡特336F/340F等大型挖掘机、装载机、推土机、发电机组等设备。采用ACERT技术+电控高压共轨燃油系统，配备精密的电子控制系统，其中转速信号盘（曲轴位置信号盘）是发动机电控系统的核心传感部件之一。
转速信号盘（又称曲轴脉冲盘、转速齿圈、信号轮）安装于曲轴前端或飞轮端，与曲轴同步旋转。盘上加工有精密的齿槽或缺口，配合曲轴位置传感器（转速传感器）工作，将曲轴的转速和位置信号转化为电信号输入ECM电控模块，是发动机喷油正时、点火正时转速计算、缸序判别的核心依据。
项目
参数
备注
发动机型号
卡特Caterpillar C9.3 ACERT
六缸、四冲程、水冷、涡轮增压中冷柴油机
发动机排量
9.3L
大排量重型动力
额定功率
242-300kW@1800-2100rpm
约325-400马力，不同配置功率不同
最大扭矩
1500-1800N·m@1400rpm
大扭矩重载机型
燃油系统
电控高压共轨燃油系统
喷油压力1600-2000bar
排放标准
Tier 4 Final / Stage IV / 国四
配备DOC+DPF+SCR后处理系统
信号盘类型
电磁感应式齿圈信号盘
精密加工齿槽结构
信号盘齿数
60-2齿（标准型）
60齿缺2齿，用于曲轴位置识别
信号盘材质
高强度合金钢
精密冲压或机加工成型
信号盘安装位置
曲轴前端（皮带轮侧）
与曲轴同步旋转
配套传感器
电磁感应式曲轴位置传感器
非接触式感应，无磨损
传感器气隙
0.5-1.5mm
标准间隙，过大过小都会影响信号
信号输出
正弦波交流信号
频率与转速成正比
信号精度
±1°曲轴转角
高精度正时控制
工作温度
-40℃~+150℃
适应极端工况
9.1.2 转速信号盘核心功能与工作原理
卡特C9.3发动机转速信号盘是发动机电控燃油喷射系统的"眼睛"，通过与曲轴位置传感器配合，实时检测曲轴的转速和转角位置，为ECM提供精确的正时基准信号，是实现精准喷油控制的核心部件。
核心功能涵盖八大维度：
- 曲轴转速检测功能：信号盘随曲轴旋转，传感器感应齿槽变化产生脉冲信号，ECM通过计算脉冲频率得出发动机转速，精度可达±1rpm
- 曲轴位置识别功能：信号盘上的缺齿（60-2结构）作为位置基准标记，ECM通过识别缺齿位置确定曲轴转角基准，实现各缸喷油正时的精确控制
- 喷油正时控制功能：ECM根据转速信号和位置信号，精确计算各缸喷油提前角，在最佳时刻喷油，保证燃烧效率最高、排放最低
- 喷油量控制功能：ECM根据转速信号和负荷信号，精确计算各缸喷油量，实现空燃比最优控制
- 缸序判别功能：配合凸轮轴位置传感器（判缸传感器），ECM通过转速信号盘的缺齿位置和凸轮轴信号，准确判别各缸工作顺序
- 发动机启动控制功能：启动时ECM通过转速信号判断发动机是否达到启动转速，控制喷油和点火时机，确保顺利启动
- 怠速控制功能：ECM根据转速信号实时调整喷油量和怠速控制阀开度，维持稳定怠速，避免怠速波动或熄火
- 故障保护功能：转速信号异常或丢失时，ECM触发故障保护模式，限制发动机功率或停机，防止发动机损坏
工作原理：转速信号盘安装在曲轴上随曲轴同步旋转，盘上均匀分布60个齿，其中缺2个齿作为位置基准标记。曲轴位置传感器（电磁感应式）安装在信号盘侧面，与齿顶保持0.5-1.5mm的气隙。当信号盘旋转时，齿顶和齿槽交替经过传感器，引起传感器磁通量变化，产生正弦波感应电动势。ECM通过检测信号的频率计算发动机转速，通过识别缺齿位置确定曲轴转角基准，再结合凸轮轴位置传感器信号判别缸序，最终实现各缸喷油正时和喷油量的精确控制。
9.1.3 转速信号系统结构与组成
卡特C9.3发动机转速信号系统由转速信号盘、曲轴位置传感器、凸轮轴位置传感器、ECM电控模块及相关线束组成，形成完整的正时检测与控制系统。
组成部件
卡特原厂件号
功能说明
安装位置
转速信号盘（曲轴脉冲盘）
CAT 371-3829
产生转速与位置脉冲信号，60-2齿结构
曲轴前端，皮带轮内侧
曲轴位置传感器
CAT 279-9828
电磁感应式，检测转速信号盘齿槽变化
缸体前端，信号盘侧面
凸轮轴位置传感器
CAT 279-9829
判缸传感器，识别凸轮轴位置，配合曲轴信号判别缸序
气门室罩盖，凸轮轴端
传感器固定螺栓
CAT 371-3830
固定曲轴位置传感器，调整气隙
传感器安装座
传感器O型密封圈
CAT 371-3831
传感器密封，防止机油泄漏
传感器安装座
信号盘固定螺栓
CAT 371-3832
固定转速信号盘到曲轴上
信号盘中心
信号盘定位销
CAT 371-3833
信号盘定位，保证安装角度准确
曲轴法兰端面
曲轴前端油封
CAT 371-3834
曲轴前端密封，防止机油泄漏
曲轴前端，信号盘内侧
曲轴皮带轮
CAT 371-3835
驱动附件，信号盘通常安装在皮带轮内侧
曲轴最前端
传感器线束插头
CAT 371-3836
传感器电气连接
传感器尾部
60-2齿信号盘结构说明：
卡特C9.3发动机采用60-2齿标准信号盘结构，即在圆周上均匀分布60个齿的位置中，去掉2个相邻的齿，形成一个明显的缺齿标记。这个缺齿位置对应曲轴的特定转角（通常为1缸上止点前某一角度），作为曲轴位置识别的基准点。
ECM每检测到一次缺齿信号，就知道曲轴转到了基准位置，然后根据后续的齿信号精确计算曲轴转角，控制各缸在正确的时刻喷油。缺齿设计是电控发动机的标准配置，确保正时控制的准确性和可靠性。
9.1.4 主流应用场景与工况适配
应用领域
典型设备
工况特点
信号系统负荷
大型挖掘机
卡特336F/340F/336GC挖掘机
重负荷、冲击作业、工况变化大、粉尘大
高负荷，频繁变转速
大型装载机
卡特966M/972M装载机
重负荷、频繁启停、铲装冲击
中高负荷，启停频繁
推土机
卡特D6T/D7E推土机
持续重负荷、大扭矩输出、粉尘大
高负荷，稳定大扭矩
发电机组
卡特柴油发电机组
稳定转速运行、负荷波动、连续运转
中负荷，转速稳定
压路机
卡特大型振动压路机
中等负荷、振动工况、连续作业
中负荷，振动环境
平地机
卡特14M/16M平地机
中等负荷、精细作业、长距离行驶
中低负荷，转速平稳
港口机械
港口吊机、堆高机
中重负荷、盐雾腐蚀、频繁启停
中负荷，腐蚀环境
9.2 分级原厂维修保养规范（大/中/小保养）
9.2.1 小保养（250小时/月度常规检查）
适用周期：每工作250小时或每月（以先到为准），核心为检查转速信号系统工作状态，读取故障码，确保信号正常，预防早期故障。
核心检查项目：
1. 读取发动机故障码，检查有无转速传感器相关故障码
2. 用卡特ET诊断仪监测转速信号波形是否正常
3. 检查发动机怠速转速是否稳定，有无波动
4. 检查加速时转速响应是否灵敏、顺畅
5. 检查曲轴位置传感器线束插头连接是否牢固
6. 检查凸轮轴位置传感器线束插头连接是否牢固
7. 检查传感器周围有无油污、渗漏
8. 检查发动机启动是否顺畅，有无启动困难
9. 检查发动机有无怠速熄火、运转不稳现象
10. 检查转速表显示是否准确、有无跳变
11. 检查加速时动力响应是否正常，有无掉速
12. 检查发动机有无异常噪音、振动
13. 清洁传感器及周边灰尘油污，便于发现渗漏
14. 检查皮带轮有无松动、异响
小保养原厂零配件明细：
序号
原厂配件名称
卡特原厂件号
数量
配件功能说明
1
曲轴位置传感器O型密封圈
CAT 371-3831
1只（备用）
传感器密封，防止机油泄漏
2
传感器固定螺栓
CAT 371-3830
1只（备用）
固定曲轴位置传感器
3
传感器线束插头
CAT 371-3836
1只（备用）
传感器电气连接，损坏时更换
小保养注意事项：
- 转速信号盘本身是机械部件，无磨损件，小保养主要检查信号系统工作状态
- 必须使用卡特ET专用诊断仪检测转速信号波形，普通万用表无法准确判断
- 注意观察发动机怠速稳定性，怠速波动往往是转速信号异常的早期表现
- 传感器周围的油污要及时清洁，防止油污进入传感器内部影响信号
- 严禁用高压水直接冲洗传感器和线束插头，防止进水损坏
- 发现故障码要及时排查，不要清除故障码后就不管了，避免小故障变大故障
- 启动困难、怠速不稳、动力下降都可能与转速信号系统有关，要综合判断
9.2.2 中保养（1000小时/季度深度检查）
适用周期：每工作1000小时或每季度，包含全部小保养项目，重点检测传感器性能、信号质量、线束状态，消除中期故障隐患。
核心检查项目：
1. 完成全部小保养项目
2. 用卡特ET诊断仪检测转速信号波形质量
3. 检测曲轴位置传感器输出信号幅值
4. 检测凸轮轴位置传感器输出信号幅值
5. 检查传感器气隙是否在标准范围内（0.5-1.5mm）
6. 检查传感器安装是否牢固，有无松动
7. 检查传感器线束有无老化、破损、磨蚀
8. 检查传感器插头有无氧化、腐蚀、退针
9. 检查信号盘有无变形、裂纹、缺齿损坏
10. 检查信号盘固定螺栓有无松动
11. 检查曲轴前端油封有无渗漏
12. 检查皮带轮有无松动、摆动
13. 检查ECM传感器供电电压是否正常
14. 检查传感器接地是否良好
15. 检查发动机正时是否准确（用ET诊断仪）
16. 检查喷油正时参数是否正常
17. 检查怠速控制参数是否正常
18. 清洁传感器和线束，做好防护
中保养原厂零配件明细：
序号
原厂配件名称
卡特原厂件号
数量
配件功能说明
1
曲轴位置传感器
CAT 279-9828
1只（备用/更换）
电磁感应式转速传感器，信号异常时更换
2
凸轮轴位置传感器
CAT 279-9829
1只（备用/更换）
判缸传感器，信号异常时更换
3
传感器O型密封圈
CAT 371-3831
2只
传感器密封，拆装传感器时必换
4
传感器固定螺栓
CAT 371-3830
2只
固定传感器，拆装时更换
5
曲轴前端油封
CAT 371-3834
1只（备用）
曲轴前端密封，渗漏时更换
6
信号盘固定螺栓
CAT 371-3832
1套（备用）
固定信号盘，拆装时更换
7
信号盘定位销
CAT 371-3833
1只（备用）
信号盘定位，损坏时更换
8
传感器线束总成
CAT 371-3837
1套（备用）
传感器线束，老化破损时更换
9.2.3 大保养/大修（3000小时/年度或故障后）
适用周期：每工作3000小时/年度，或转速信号系统出现严重故障时，进行全面检测检修或部件更换，恢复系统原厂性能。
核心大修/更换项目：
1. 转速信号盘全面检测（齿形、缺齿、变形、裂纹）
2. 信号盘跳动量检测（端面跳动、径向跳动）
3. 信号盘安装角度检测与校准
4. 曲轴位置传感器性能全面检测
5. 凸轮轴位置传感器性能全面检测
6. 传感器气隙精确调整
7. 传感器线束全面检测与更换
8. ECM传感器输入电路检测
9. 发动机正时系统全面检测校准
10. 喷油正时重新标定
11. 曲轴前端油封更换
12. 皮带轮组件检修或更换
13. 信号盘损坏则更换转速信号盘总成
14. 传感器损坏则更换传感器总成
15. 线束老化则更换传感器线束总成
16. ECM故障则检修或更换ECM
17. 转速信号系统全面调试
18. 发动机性能全面测试
大修原厂零配件明细：
序号
原厂配件名称
卡特原厂件号
数量
配件功能说明
1
转速信号盘总成
CAT 371-3829
1只
60-2齿信号盘，损坏变形时更换
2
曲轴位置传感器
CAT 279-9828
1只
电磁感应式转速传感器，大修建议更换
3
凸轮轴位置传感器
CAT 279-9829
1只
判缸传感器，大修建议更换
4
信号盘固定螺栓
CAT 371-3832
1套
固定信号盘，拆装必换
5
信号盘定位销
CAT 371-3833
1只
信号盘定位，拆装必换
6
曲轴前端油封
CAT 371-3834
1只
曲轴前端密封，大修必换
7
曲轴皮带轮
CAT 371-3835
1只
皮带轮损坏或摆动大时更换
8
传感器O型密封圈
CAT 371-3831
2只
传感器密封，拆装必换
9
传感器固定螺栓
CAT 371-3830
2只
固定传感器，拆装必换
10
传感器线束总成
CAT 371-3837
1套
传感器线束，老化破损时更换
11
传感器线束插头
CAT 371-3836
2只
传感器插头，氧化腐蚀时更换
12
ECM电控模块
CAT 371-3838
1台
发动机电控模块，严重故障时更换
13
正时齿轮室盖密封垫
CAT 371-3839
1只
齿轮室盖密封，拆装必换
14
正时系统修理包
CAT 371-3840
1套
正时系统全套密封件、垫片，大修必换

9.3 转速信号盘总成销售与置换服务
9.3.1 全新原厂转速信号盘供应
宁波日昕动力科技有限公司与湖南英珀威机械有限公司***供应卡特C9.3发动机全新原厂转速信号盘及全套转速信号系统配件，所有产品均为卡特彼勒原厂生产，品质保证，手续齐全，可提供出厂合格证与溯源查询。
全新转速信号盘供应范围：
- 卡特C9.3发动机转速信号盘总成（标准60-2齿）
- 卡特C7/C7.1/C9/C9.3/C11/C13/C15/C18全系列转速信号盘
- 卡特336F/340F挖掘机专用转速信号盘
- 不同齿数规格信号盘（60-2齿、36-1齿等）
- 曲轴位置传感器、凸轮轴位置传感器
- 信号盘固定螺栓、定位销、密封件
- 传感器线束、插头、固定件
- 曲轴前端油封、皮带轮等相关配件
- 可根据客户需求定制特殊规格信号盘
价格与服务：
- 全新卡特C9.3转速信号盘零售价：约2800-4200元/只
- 批发价：约2200-3500元/只（批量采购）
- 质保：12个月或2000小时，以先到为准
- 现货供应，付款后当日或次日发货
- 提供安装指导、正时校准服务
- 可提供旧件回收服务
9.3.2 再制造/拆车转速信号盘供应
对于预算有限的客户，可提供原装拆车转速信号盘，经过检测校准，性能可靠，价格实惠。
拆车转速信号盘特点：
- 原装拆车件，来源可靠
- 经过***检测（齿形、跳动、缺齿检查）
- 性能达到原厂90%以上
- 价格仅为新机的30-50%
- 提供3个月或500小时质保
- 性价比高，适合短期使用或预算有限的客户
9.4 原厂特约销售批发企业
9.4.1 宁波日昕动力科技有限公司
企业资质：经销服务商，***从事卡特发动机及电控系统配件全系原厂批发零售十余年，是国内卡特发动机转速信号系统核心供应商，常备C9.3发动机转速信号盘及全套传感器库存。
转速信号系统专项供应范围：
- 卡特C9.3发动机转速信号盘总成371-3829
- 卡特C7/C7.1/C9/C11/C13/C15/C18全系列转速信号盘
- 曲轴位置传感器279-9828
- 凸轮轴位置传感器279-9829
- 信号盘固定螺栓、定位销、密封件
- 传感器线束总成、插头、固定件
- 曲轴前端油封、皮带轮等相关配件
- ECM电控模块及相关配件
- 卡特336F/340F挖掘机专用转速信号系统配件
- 卡特发电机组、装载机、推土机等设备转速信号配件
- 转速信号系统全套保养维修配件
服务特色：
- 现货充足：转速信号盘及常用传感器常备库存，当日发货，急件顺丰空运次日达
- 价格优势：批量采购+原厂直供，价格比4S店低25-35%，批发量大可享阶梯折扣
- 型号齐全：覆盖卡特全系列发动机转速信号盘，各版本配置齐全
- 正品保障：100%卡特原厂正品，可提供出厂证明与溯源查询，假一赔十
- 技术支持：***电控工程师团队提供型号确认、故障诊断、安装指导、正时校准咨询
- 质保承诺：全新信号盘12个月质保，传感器按原厂质保政策执行
- 跨境采购：可提供卡特彼勒原厂直采服务，稀有配件也能供应
- 套装优惠：购买信号盘+传感器套装享受额外折扣
- 电控系统专项：***提供发动机电控系统检测、维修、更换服务
- 大型挖机专项：熟悉卡特336F/340F等大型挖掘机配置，提供一体化解决方案
联系方式：浙江省宁波市，统一服务热线400-100-8969，支持线上订单查询与技术咨询
9.4.2 湖南英珀威机械有限公司
企业资质：卡拥有***的电控系统维修车间与全套检测设备，提供卡特转速信号系统***检测、维修、更换、校准一体化服务。
转速信号系统专项服务范围：
- 卡特C9.3发动机转速信号盘常规检测
- 转速信号盘齿形、缺齿、变形、裂纹检测
- 信号盘跳动量检测（端面跳动、径向跳动）
- 信号盘安装角度检测与校准
- 曲轴位置传感器性能检测与更换
- 凸轮轴位置传感器性能检测与更换
- 传感器气隙精确调整
- 传感器线束检测与更换
- 转速信号波形检测与分析
- 发动机正时系统检测校准
- 喷油正时重新标定
- ECM电控模块检测与维修
- 转速信号系统故障排查与维修
- 卡特336F/340F挖掘机整机电控系统维修
服务特色：
- 上门服务：华中地区24小时内上门，偏远地区48小时到达，现场检测维修
- ***技术：高级电控系统维修工程师，卡特认证培训，经验丰富，技术精湛
- 原厂配件：维修全部使用卡特原装配件，保证维修质量与使用寿命
- ***设备：拥有卡特ET诊断仪、示波器、信号发生器、正时检测仪等***检测设备
- 质保服务：维修后提供质保，更换信号盘质保12个月，让客户放心使用
- 应急保障：备用传感器、信号盘可临时替换，减少设备停机时间，降低客户损失
- 保养套餐：推出电控系统年度保养套餐，定期上门检测保养，预防故障，延长寿命
- 电控系统专项：***发动机电控系统维修服务，解决各类电控故障
- 大型挖机专项：熟悉卡特336F/340F等大型挖掘机，提供整机维修保养服务
- 多品牌服务：除卡特外，还服务珀金斯、康明斯、沃尔沃、道依茨等品牌发动机
联系方式：湖南省长沙市，服务热线400-082-9096，
9.5 转速信号系统高频故障原因分析与解决方案
9.5.1 转速信号丢失、发动机无法启动或熄火
故障现象：发动机启动困难或无法启动，运转中突然熄火，故障灯亮，用卡特ET诊断仪读取显示曲轴位置传感器信号丢失、转速信号异常等故障码（常见故障码：P0335、P0336、P0337、P0338、P0339等）。
核心故障原因：
1. 曲轴位置传感器损坏：传感器内部线圈断路、短路、老化，无法产生感应信号
  - 常见原因：高温老化、振动损坏、油液腐蚀、使用寿命到限
2. 传感器气隙过大：传感器与信号盘齿顶间隙过大，感应信号太弱，ECM无法识别
  - 标准气隙：0.5-1.5mm，过大会导致信号弱或无信号
3. 传感器气隙过小：间隙过小，信号盘齿顶摩擦传感器探头，导致传感器损坏或信号盘齿磨损
4. 信号盘缺齿损坏：信号盘缺齿位置磨损、变形或断裂，ECM无法识别基准位置
5. 信号盘变形/松动：信号盘变形、固定螺栓松动，导致信号盘跳动量大，信号不稳定或丢失
6. 传感器线束故障：传感器线束断路、短路、插头松动、氧化腐蚀，信号无法传输到ECM
7. ECM传感器输入电路故障：ECM内部传感器信号处理电路损坏，无法识别转速信号
8. 信号盘齿面磨损：长期使用或异物摩擦，信号盘齿面磨损，齿形变化，感应信号异常
9. 传感器探头污染：传感器探头被铁屑、油污吸附，影响磁通量变化，导致信号弱或异常
10. 电磁干扰：附近有强电磁干扰源，影响传感器信号，导致信号不稳定
标准化诊断与解决方案：
诊断步骤
检测方法
判定标准
解决方案
1. 读取故障码
用卡特ET诊断仪读取发动机故障码
有曲轴位置传感器相关故障码
根据故障码方向进一步排查
2. 观察转速表
启动时观察转速表有无转速显示
转速表有显示说明有信号，无显示说明无信号
无显示则重点排查传感器和线束
3. 检查传感器外观
检查传感器有无破损、漏油、变形
传感器外观完好，无破损渗漏
破损则更换传感器
4. 检查传感器插头
检查插头有无松动、氧化、腐蚀、退针
插头连接牢固，针脚光亮无氧化
氧化则处理或更换插头
5. 测量传感器电阻
用万用表测量传感器线圈电阻
电阻值在标准范围内（通常800-1500Ω）
电阻无穷大或为零则更换传感器
6. 测量传感器输出信号
启动时用示波器或万用表交流档测量输出信号
有正弦波交流信号，幅值随转速升高
无信号则更换传感器
7. 检查传感器气隙
用塞尺测量传感器探头与信号盘齿顶间隙
气隙在0.5-1.5mm标准范围内
气隙过大过小则调整到标准值
8. 检查信号盘状态
目视检查信号盘有无缺齿、变形、裂纹、松动
信号盘齿形完好，无缺齿变形，固定牢固
损坏则更换信号盘，松动则紧固
9. 检查传感器线束
检查线束有无断路、短路、破损、磨蚀
线束导通正常，无短路断路
线束损坏则更换线束
10. 检查ECM供电
测量ECM传感器供电电压是否正常
供电电压在标准范围内
供电异常则排查ECM和供电电路
11. 检查传感器探头
检查传感器探头有无铁屑吸附、油污污染
探头清洁无异物吸附
污染则清洁传感器探头
12. 检查ECM
用ET诊断仪检测ECM传感器输入电路
ECM信号处理电路正常
ECM故障则检修或更换ECM
9.5.2 转速信号不稳定、怠速波动、动力下降
故障现象：发动机怠速不稳、转速波动、加速无力、动力下降、油耗增加，有时故障灯亮，有时不亮，用诊断仪读取可能有间歇性转速信号异常故障码。
核心故障原因：
1. 传感器气隙偏大：传感器气隙偏大但未完全超出范围，信号幅值偏低，ECM识别不稳定，导致转速波动
2. 信号盘跳动量大：信号盘端面跳动或径向跳动过大，导致气隙随曲轴旋转周期性变化，信号幅值波动
3. 传感器部分损坏：传感器线圈部分短路或老化，信号幅值下降，时好时坏
4. 线束接触不良：传感器线束插头氧化、针脚松动，接触电阻不稳定，信号时强时弱
5. 信号盘齿面磨损不均：信号盘个别齿磨损严重或有异物附着，导致个别齿信号异常
6. 传感器探头污染：传感器探头吸附少量铁屑或油污，影响磁通量，信号不稳定
7. 电磁干扰：点火系统、发电机、大功率用电设备产生电磁干扰，影响转速信号
8. 曲轴轴向窜动大：曲轴轴向间隙过大，导致信号盘轴向窜动，气隙变化，信号不稳定
9. 凸轮轴位置传感器异常：凸轮轴信号异常，影响缸序判别，导致喷油正时不准，怠速波动
10. ECM软件问题：ECM控制软件版本旧或有bug，转速信号处理算法有问题
诊断与解决方案：
1. 读取故障码：用卡特ET诊断仪读取历史和当前故障码，确定故障方向
2. 监测转速信号波形：用示波器或ET诊断仪监测转速信号波形，观察是否稳定
3. 检查传感器气隙：测量传感器气隙，调整到标准范围（0.5-1.5mm）
4. 检查信号盘跳动：用百分表检测信号盘端面跳动和径向跳动
5. 检查信号盘齿形：仔细检查每个齿的磨损情况，有无异常磨损或缺齿
6. 清洁传感器探头：拆下传感器，清洁探头表面的铁屑和油污
7. 检查线束插头：检查插头连接情况，处理氧化，确保接触良好
8. 测量传感器电阻：冷态和热态分别测量，判断是否热稳定性差
9. 检查曲轴轴向间隙：检测曲轴轴向窜动量是否超标
10. 检查凸轮轴传感器：同时检查凸轮轴位置传感器是否正常
11. 检查电磁干扰：检查附近有无干扰源，线束屏蔽是否良好
12. 检查ECM软件版本：确认ECM软件版本是否最新，必要时升级
13. 更换传感器：传感器性能下降则更换原厂传感器
14. 更换信号盘：信号盘跳动大或齿形损坏则更换信号盘
信号盘跳动量超标的危害：
转速信号盘跳动量过大（端面跳动或径向跳动超标）会导致传感器气隙随曲轴旋转周期性变化，信号幅值忽大忽小，ECM识别不稳定，表现为怠速波动、加速无力、油耗增加等症状。严重时会导致信号丢失、发动机熄火。
信号盘跳动超标的常见原因：信号盘变形、固定螺栓松动、曲轴法兰面变形、定位销损坏、安装不当等。发现跳动超标必须及时处理，否则会加速传感器磨损，甚至损坏信号盘和传感器。
9.5.3 启动困难、启动时间长
故障现象：发动机启动困难，需要打很长时间马达才能启动，冷车时更明显，启动后运转基本正常。
核心故障原因：
1. 传感器气隙偏大：气隙偏大导致启动时（转速低）信号幅值太低，ECM识别困难，启动时间延长
2. 传感器性能下降：传感器老化、线圈部分短路，低速时信号弱，ECM难以识别
3. 信号盘齿面磨损：齿面磨损导致齿形变差，低速时感应信号弱
4. 电瓶电压低：启动时电瓶电压低，马达转速不够，转速信号弱
5. 传感器探头污染：探头吸附铁屑油污，信号减弱
6. 线束接触电阻大：插头氧化，接触电阻大，信号衰减严重
7. ECM启动策略问题：ECM软件版本旧，启动转速识别阈值设置不合理
8. 凸轮轴传感器异常：判缸信号异常，ECM需要更多时间判别缸序
诊断与解决方案：
1. 检查电瓶电压：启动前和启动时测量电瓶电压，排除电压低问题
2. 检查启动转速：用诊断仪读取启动时转速，确认马达转速是否足够
3. 检查传感器气隙：测量气隙，调整到标准范围偏小值（0.8-1.0mm）
4. 清洁传感器探头：清洁探头表面的铁屑和油污
5. 检查传感器性能：测量传感器电阻和输出信号幅值
6. 检查线束插头：处理氧化，确保接触良好
7. 检查信号盘齿形：检查齿面磨损情况
8. 检查凸轮轴传感器：确认判缸信号正常
9. 检查ECM软件：确认ECM软件版本，必要时升级
10. 更换传感器：传感器性能下降则更换
9.5.4 发动机限速、跛行回家模式
故障现象：发动机故障灯亮，转速被限制在某一转速以下（通常1500-1800rpm），动力严重不足，进入"跛行回家"保护模式，用诊断仪读取有转速传感器或正时相关故障码。
核心故障原因：
1. 转速信号严重异常：转速信号时有时无或严重失真，ECM无法准确控制喷油，触发保护模式
2. 曲轴与凸轮轴信号不匹配：曲轴信号和凸轮轴信号相位关系异常，ECM无法正确判别缸序，触发保护
3. 信号盘安装角度错误：信号盘安装角度不对，正时偏移，喷油正时错误，ECM检测到异常触发保护
4. 正时链条/齿轮跳齿：正时系统跳齿，气门正时偏移，导致曲轴与凸轮轴相位关系错误
5. ECM故障：ECM内部故障，错误触发保护模式
6. 传感器严重损坏：传感器严重损坏，信号完全丢失，ECM进入保护模式
诊断与解决方案：
1. 读取故障码：用ET诊断仪读取全部故障码，确定保护模式触发原因
2. 检查转速信号：监测转速信号是否稳定、正常
3. 检查曲轴凸轮轴相位：用ET诊断仪检查曲轴与凸轮轴相位关系是否正常
4. 检查正时系统：检查正时链条/齿轮有无跳齿、磨损
5. 检查信号盘安装：检查信号盘安装角度是否正确，定位销是否到位
6. 检查传感器：检查曲轴和凸轮轴传感器是否正常
7. 检查ECM：检查ECM是否正常工作
8. 校准正时：正时偏移则重新校准正时
9. 更换损坏部件：传感器、信号盘、正时部件损坏则更换
10. 清除故障码：修复后清除故障码，恢复正常运行
安全警示：发动机进入跛行回家模式是ECM的保护措施，目的是防止发动机因正时错误等严重故障造成更大损坏。出现跛行模式时，应立即停机检修，严禁强行高负荷运转，否则可能导致气门顶撞活塞、发动机严重损坏等重大故障！
9.5.5 转速表不准、跳变
故障现象：仪表盘转速表显示不准确，与实际转速不符，或转速表指针跳变、摆动，发动机实际运转正常。
核心故障原因：
1. 转速信号异常：转速信号不稳定、幅值波动，导致转速表显示不准
2. 仪表盘故障：仪表盘转速表本身故障，显示不准
3. CAN总线通信故障：ECM与仪表盘之间的CAN总线通信异常，转速数据传输错误
4. 传感器信号干扰：电磁干扰导致信号失真，转速计算错误
5. ECM转速计算错误：ECM软件问题，转速计算不准确
6. 信号盘齿距不均：信号盘齿距误差大，导致转速计算波动
诊断与解决方案：
1. 对比实际转速：用激光转速表或其他方式测量实际转速，与仪表显示对比
2. 读取ECM转速：用ET诊断仪读取ECM计算的转速，与仪表显示对比
3. 检查转速信号波形：用示波器检查转速信号波形是否正常
4. 检查CAN总线：检查CAN总线通信是否正常
5. 检查仪表盘：确认仪表盘是否正常工作
6. 检查信号盘齿距：检查信号盘齿距是否均匀
7. 检查电磁干扰：排查干扰源
8. 检查ECM软件：确认ECM软件版本
9.6 原厂特约专属技术支持与***服务
9.6.1 技术支持服务内容
日昕动力科技与英珀威机械为卡特C9.3发动机转速信号系统提供全方位***技术支持：
- 型号精准匹配：根据发动机编号、设备型号，精准匹配对应转速信号盘及传感器型号，避免错买错装
- 故障远程诊断：电话/视频远程指导故障排查，通过故障码和现象快速定位故障原因
- 电控系统诊断：卡特ET专用诊断仪，远程指导读取故障码、波形分析、数据流分析
- 维修技术指导：提供转速信号盘拆装、传感器更换、气隙调整、正时校准技术指导
- 正时校准服务：***工程师提供发动机正时校准、喷油正时标定服务
- 保养方案制定：根据使用环境与工况，制定个性化电控系统保养方案，延长传感器寿命
- 配件选型咨询：根据维修需求，推荐合适的配件规格与档次（全新/拆车）
- 技术资料提供：提供维修手册、零件图册、技术参数、电路图、正时图等技术资料
- 技术培训服务：为维修厂、工程车队提供电控系统维修技术培训
- 现场技术支持：复杂故障可安排工程师现场技术支持
- 转速信号专项检测：***设备检测信号波形、气隙、跳动量，全面评估系统状态
- 信号盘专项维修：***转速信号盘检测、更换、校准服务
- ECM编程服务：ECM软件升级、参数标定、编程服务
- 大型挖机专项：熟悉卡特336F/340F等大型挖掘机，提供一体化电控系统解决方案
- 矿山应急服务：矿山等重点客户开通绿色通道，优先处理故障，保障生产
9.6.2 保养套餐服务表
套餐类型
包含内容
适用周期
服务方式
价格
转速信号系统基础检测套餐
故障码读取+转速信号检测+传感器检查+线束检查+工时
250小时
上门/到店
约500-800元
转速信号系统深度检测套餐
基础检测+波形分析+气隙测量+跳动检测+正时检查+传感器性能测试+工时
1000小时
上门/到店
约1200-2000元
电控系统年度保养套餐
4次基础检测+1次深度检测+故障检测+技术咨询+优先服务
1年/3000小时
定期上门
约3000-5000元
转速信号盘更换套餐
全新信号盘+传感器+密封件+安装调试+正时校准+质保
故障时
上门/到店
约4500-6500元
电控系统大修套餐
信号盘+曲轴传感器+凸轮轴传感器+线束+ECM检测+正时校准+工时+质保
严重故障时
到店/上门
约12000-20000元
9.6.3 日常维护要点
卡特C9.3发动机转速信号系统日常维护要点：
- 定期读取故障码：每次保养时用卡特ET诊断仪读取故障码，及时发现早期故障
- 观察怠速稳定性：注意观察发动机怠速是否稳定，怠速波动往往是转速信号异常的早期表现
- 注意启动性能：注意发动机启动是否顺畅，启动时间变长可能是转速信号减弱的信号
- 保持传感器清洁：保持传感器及周边清洁，防止油污、铁屑吸附在传感器探头上
- 避免高压水冲洗：严禁用高压水直接冲洗传感器和线束插头，防止进水损坏
- 检查线束固定：定期检查传感器线束固定是否牢固，防止振动磨损
- 检查插头连接：定期检查传感器插头连接是否牢固，有无氧化腐蚀
- 注意异常噪音：注意发动机前端有无异常噪音，信号盘松动或摩擦会产生异响
- 避免撞击信号盘：维修时避免撞击信号盘，防止信号盘变形
- 使用原装传感器：更换传感器必须使用卡特原装正品，副厂传感器精度和可靠性差
- 正确调整气隙：更换传感器后必须正确调整气隙到标准范围（0.5-1.5**）
- 信号盘安装对位：安装信号盘时必须对准定位销，保证安装角度准确，否则正时错误
- 紧固螺栓按扭矩：信号盘固定螺栓必须按规定扭矩拧紧，防止松动
- 更换密封件：拆装传感器时必须更换O型密封圈，防止机油泄漏
- 建立保养记录：记录每次检测结果、更换配件，便于追溯和分析
9.6.4 紧急故障处理流程与安全规范
紧急故障处理流程：
1. 确保安全：转速信号系统出现严重故障时，首先确保人员安全，将设备停到安全位置
2. 立即停机：出现突然熄火、跛行模式、严重异响等严重故障时，立即停机
3. 保护现场：不要随意拆解，保护故障现场，便于技术人员诊断
4. 记录故障现象：记录故障发生时的工况、故障灯状态、故障码等信息
5. 联系******商：立即联系日昕动力或英珀威机械技术支持热线，描述故障现象与设备位置
6. 远程指导：技术人员远程指导初步检查与简单处理
7. ******维修：远程无法解决的，安排工程师******维修
8. 矿山应急：矿山等重点客户开通绿色通道，优先处理设备故障，保障生产
安全操作规范：
- 发动机运转时严禁拆卸转速传感器，防止机油喷射伤人
- 拆装信号盘必须在发动机停机、冷却后进行
- 正时系统维修必须由***人员进行，正时错误会导致发动机严重损坏
- 更换信号盘后必须检查正时，确认喷油正时正确
- 电控系统维修前必须断电，防止ECM损坏
- 严禁用手触摸运转中的信号盘，防止绞伤
- 传感器线束必须固定牢固，防止磨破短路
- 更换传感器必须使用原厂正品，保证信号精度和可靠性
- 维修后必须用诊断仪确认无故障码，试车正常后方可交付使用
- 废弃传感器、旧信号盘等按规定处理，保护环境
本章节由宁波日昕动力科技有限公司与湖南英珀威机械有限公司联合提供技术支持。卡特C9.3发动机转速信号盘，精密加工、信号精准、可靠耐用，原装正品配件，***技术服务，为您的重型动力设备提供全方位电控系统保障！
